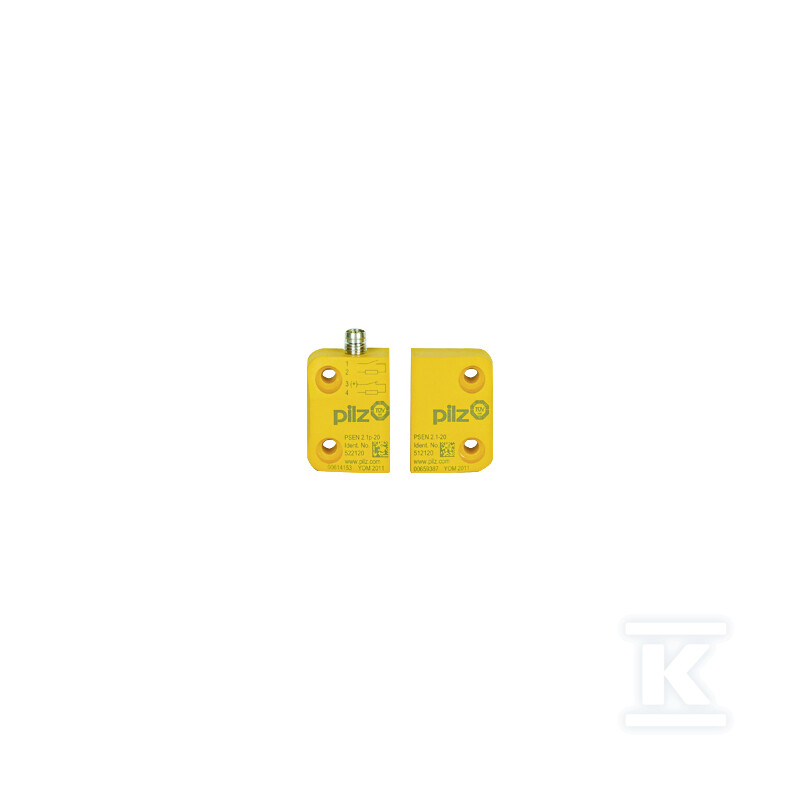

Magnetyczny wyłącznik bezpieczeństwa 1 n/o 1 n/z, 4-stykowe złącze zewnętrzne M8, konstrukcja kwadratowa, LED, IP67, odległość przełączania 6 mm, wysokość13 mm, opakowanie jednostkowe = 1 czujnik z aktuatorem. 506408

Bezdotykowy czujnik bezpieczeństwa z kodowanym aktuatorem do monitorowania osłon

Magnetyczny wyłącznik bezpieczeństwa z serii PSENmag przeznaczony jest do bezkontaktowej kontroli położenia bocznie przesuwanych, obrotowych lub zdejmowanych osłon maszyn. Wersja 506408 łączy w sobie czujnik z kodowanym aktuatorem w jednym opakowaniu jednostkowym, co pozwala na szybki montaż bez konieczności doboru dodatkowych elementów. Kwadratowa obudowa z 4-stykowym złączem zewnętrznym M8 i wbudowaną diodą LED stanu ułatwia instalację w ciasnych przestrzeniach obrabiarek i linii produkcyjnych.

Budowa i materiały

Obudowa ma formę prostopadłościanu o wymiarach 26 mm szerokości, 45 mm wysokości i 13 mm głębokości, przy konstrukcyjnej wysokości 13 mm, co umożliwia montaż w miejscach o ograniczonej przestrzeni. Korpus wykonano z polibutylenu tereftalanu PBT, materiału odpornego na typowe oddziaływania przemysłowe. Złącze to 4-polowy wtyk M8, a sygnalizacja pracy realizowana jest przez diodę LED. Dostawa obejmuje czujnik wraz z aktuatorem, co eliminuje ryzyko niezgodności pary czujnik-aktuator. Stopień ochrony deklarowany przez producenta to IP67, w danych ETIM wskazywany jest również poziom IP65, co zapewnia odporność na pył i zachlapanie w warunkach hali produkcyjnej.

Parametry pracy i sygnalizacja

Urządzenie pracuje z napięciem DC 24 V i jest przeznaczone do pracy w temperaturze otoczenia od -25 °C do 70 °C. Odległość przełączania wynosi 6 mm, a strefa działania to 0,5 mm, co daje powtarzalne załączanie przy niewielkim wychyleniu aktuatora. Czas reakcji to 2 ms, a kontakty bezpieczeństwa to 1 NO i 1 NC, z czego styk zwierny pełni funkcję bezpieczeństwa, a rozwierny jest stykiem pomocniczym. Kodowanie magnetyczne ogranicza możliwość przypadkowego zadziałania przez nieautoryzowane elementy, a LED pozwala odczytać stan czujnika bez dodatkowych narzędzi.

Zastosowanie i certyfikacja

Czujnik nadaje się do podłączenia do powszechnie stosowanych sterowników i przekaźników bezpieczeństwa. Przeznaczony jest do monitorowania ruchomych osłon, drzwi serwisowych i przegród zabezpieczających, gdzie wymagana jest bezdotykowa detekcja położenia bez mechanicznego zużycia. Zgodność potwierdzają certyfikaty TÜV, EAC, cULus Listed, CE i UKCA. Kraj pochodzenia to CH.
