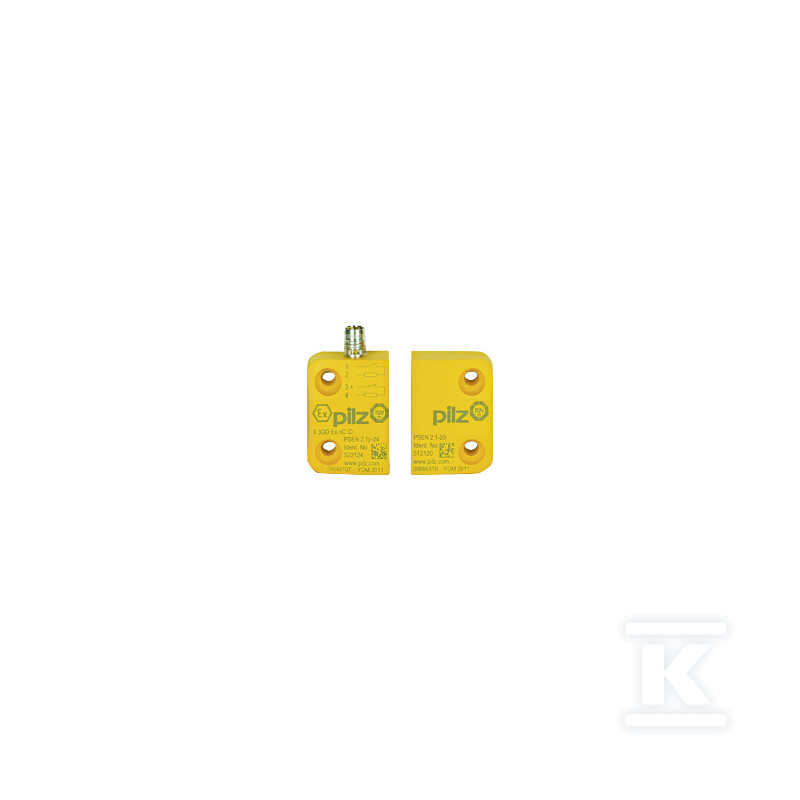

Magnetyczny wyłącznik bezpieczeństwa 1 n/o, 1 n/z, 4-stykowe złącze zewnętrzne M8, obudowa kwadratowa, LED, IP67, odległość przełączania 6 mm, wysokość 13mm, opakowanie jednostkowe = 1 czujnik bez aktuatora, certyfikat ATEX. 506404

Bezstykowy wyłącznik bezpieczeństwa z dopuszczeniem ATEX

Magnetyczny wyłącznik bezpieczeństwa 506404 to bezdotykowy czujnik do monitorowania położenia odłączanych osłon i elementów zabezpieczających. Działa na zasadzie detekcji pola magnetycznego, bez mechanicznego styku z aktywatorem, co ogranicza zużycie i eliminuje konieczność precyzyjnego prowadzenia mechanicznego. Wersja z diodą LED sygnalizuje stan przełączenia, a 4-stykowe złącze męskie M8 umożliwia szybkie podłączenie do elektroniki sterującej. Obudowa prostopadłościenna o kompaktowych gabarytach ułatwia montaż w ciasnych przestrzeniach maszyn.

Budowa i montaż

Konstrukcja kwadratowa z wysokością obudowy 13 mm i szerokością czujnika 26 mm pozwala na instalację w miejscach o ograniczonej przestrzeni. Długość czujnika 13 mm i wysokość całkowita 45 mm wynikają z formy prostopadłościanu, która sprawdza się przy montażu w różnych orientacjach. Złącze M8 4-pinowe jest dostępne od zewnątrz, co upraszcza okablowanie bez konieczności demontażu czujnika. Kompaktowa forma czujnika oszczędza miejsce na maszynie i umożliwia elastyczny układ przewodów w zależności od kierunku jazdy i montażu.

Dostawa obejmuje 1 czujnik bez aktywatora. Bezstykowa zasada działania oznacza brak elementów ruchomych po stronie czujnika, a przełączanie odbywa się na odległość działania 6 mm. W praktyce daje to tolerancję na niewielkie przesunięcia mechaniczne osłony bez utraty sygnału.

Zastosowanie w monitorowaniu pozycji

Urządzenie jest przeznaczone do nadzorowania położenia odłączanych urządzeń zabezpieczających zgodnie z EN 60947-5-3 oraz do monitorowania położenia w instalacjach przemysłowych. Jeden styk zwierny 1 n/o i jeden rozwierny 1 n/c pozwalają na realizację obwodów bezpieczeństwa z bezpośrednim sygnałem stanu. Dzięki temu czujnik współpracuje z przekaźnikami bezpieczeństwa i systemami sterowania Pilz w ramach rodziny magnetycznych wyłączników bezpieczeństwa.

Certyfikat ATEX kategorii 3 Zone 2/22 kwalifikuje wyłącznik do pracy w strefach zagrożonych wybuchem, gdzie mogą występować łatwopalne gazy lub pyły. Wersja z LED ułatwia instalatorowi szybką weryfikację stanu przełączenia podczas uruchomienia i diagnostyki.

Warunki pracy i odporność

Czujnik pracuje w zasilaniu DC i jest przystosowany do temperatury otoczenia od -25 °C do 55 °C, co obejmuje typowe warunki hali produkcyjnej oraz chłodniejsze środowiska montażowe. Stopień ochrony IP67 zapewnia szczelność na pył i zachlapanie, a w praktyce pozwala na montaż w miejscach narażonych na zabrudzenia i czyszczenie maszyn.

Odległość przełączania 6 mm jest stabilna i powtarzalna, a strefa działania 0,5 mm opisana w danych ETIM wskazuje na precyzję detekcji pola magnetycznego. Brak kontaktu mechanicznego ogranicza awarie wynikające z drgań i zanieczyszczeń, a prosta forma złącza M8 przyspiesza serwis i wymianę.
