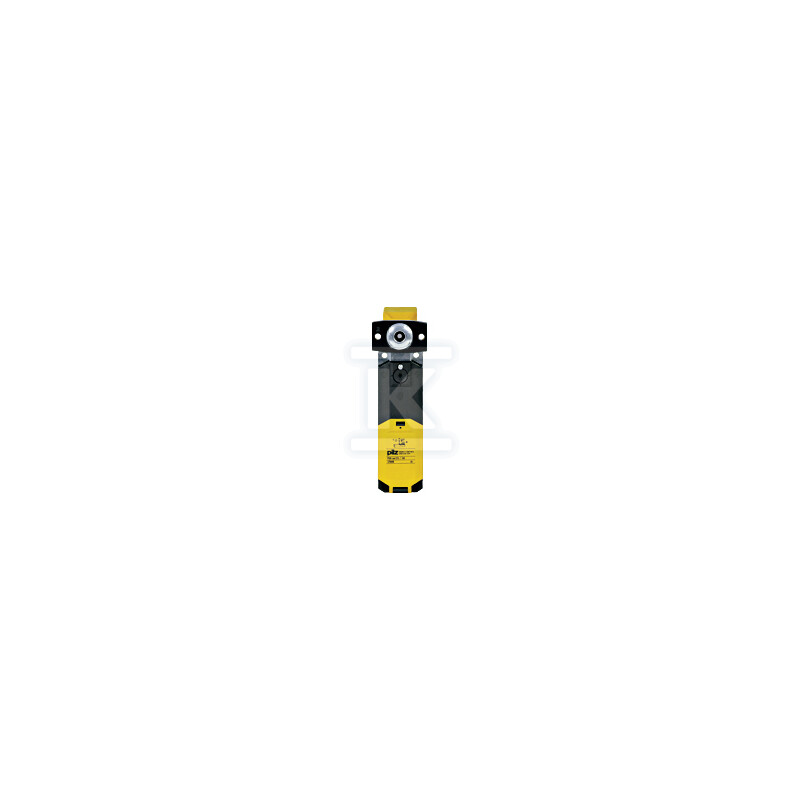

Mechaniczna blokada bezpieczeństwa, z aktuatorem promieniowym, zasada blokowania: Siła sprężyny 1500 N, styki: 2 N/O, 2 N/C, napięcie zasilania 110–230 VAC. 570008

Mechaniczna blokada bezpieczeństwa z promieniowym aktuatorem i siłą sprężyny 1500 N

Mechaniczna blokada bezpieczeństwa z promieniowym aktuatorem przeznaczona jest do zabezpieczania dostępu do stref niebezpiecznych maszyn i urządzeń. Zasada blokowania oparta na sile sprężyny 1500 N zapewnia pewne utrzymanie aktuatora w pozycji zamkniętej i uniemożliwia otwarcie osłony bez uprzedniego odblokowania. Urządzenie pracuje w napięciu zasilania 110-230 VAC i jest przeznaczone do układów bezpieczeństwa, co pozwala na integrację z systemami sterowania wymagającymi potwierdzonej funkcji blokady.

Kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni, a wysoka klasa szczelności pozwala na pracę w warunkach przemysłowych. Rozwiązanie sprawdza się tam, gdzie wymagana jest niezawodna blokada mechaniczna z sygnalizacją stanu.

Budowa i zasada blokowania

Konstrukcja opiera się na mechanicznym ryglowaniu z aktuatorem promieniowym. Siła zastawki 1500 N, wynikająca z zasady blokowania siłą sprężyny, zapewnia odporność na przypadkowe lub celowe próby otwarcia pod obciążeniem. Blokada pozostaje zamknięta do momentu prawidłowego wprowadzenia aktuatora i spełnienia warunków odblokowania.

Wymiary czujnika to szerokość 42,5 mm, wysokość 184 mm i długość 51 mm. Taki gabaryt umożliwia montaż na drzwiach, osłonach przesuwnych i obrotowych bez konieczności dużych przeróbek konstrukcyjnych. Promieniowy kształt aktuatora pozwala na wprowadzenie z tolerancją kątową, co upraszcza instalację w miejscach o ograniczonym dostępie.

• mechaniczne ryglowanie z siłą sprężyny 1500 N
• aktuator promieniowy ułatwiający wprowadzenie
• kompaktowe gabaryty 42,5 mm × 184 mm × 51 mm

Parametry elektryczne i środowiskowe

Urządzenie zasilane jest napięciem 110-230 VAC i wyposażone jest w 3 styki rozwierne i 1 styk zwierny do sygnalizacji stanu zablokowania i obecności aktuatora. Przystosowanie do układów bezpieczeństwa potwierdza przeznaczenie do funkcji związanych z ochroną osób.

Praca w szerokim zakresie temperatur otoczenia od -25 ... 70 °C pozwala na zastosowanie w halach produkcyjnych, na zewnątrz osłon i w pomieszczeniach o zmiennych warunkach klimatycznych. Stopień ochrony IP67 zapewnia szczelność na pył i działanie wody, co ogranicza ryzyko uszkodzenia styków i mechaniki w środowisku z opiłkami, kurzem lub myciem.

• napięcie zasilania 110-230 VAC
• 3 styki rozwierne, 1 styk zwierny
• stopień ochrony IP67
• temperatura pracy -25 ... 70 °C

Zastosowanie w ochronie maszyn

Blokada znajduje zastosowanie w zabezpieczaniu osłon ruchomych, drzwi dostępowych do stref z elementami napędzanymi. Siła blokowania 1500 N jest wystarczająca do utrzymania osłony w pozycji zamkniętej przy typowych obciążeniach dynamicznych i drganiach maszynowych.

Dzięki klasie szczelności IP67 i zakresowi temperatur -25 ... 70 °C urządzenie nadaje się do montażu w warunkach, gdzie występują zabrudzenia i wahania temperatury. Sygnalizacja stanu przez styki bezpieczeństwa umożliwia podłączenie do sterowników bezpieczeństwa i realizację kategorii bezpieczeństwa wymaganych przez normy maszynowe.
