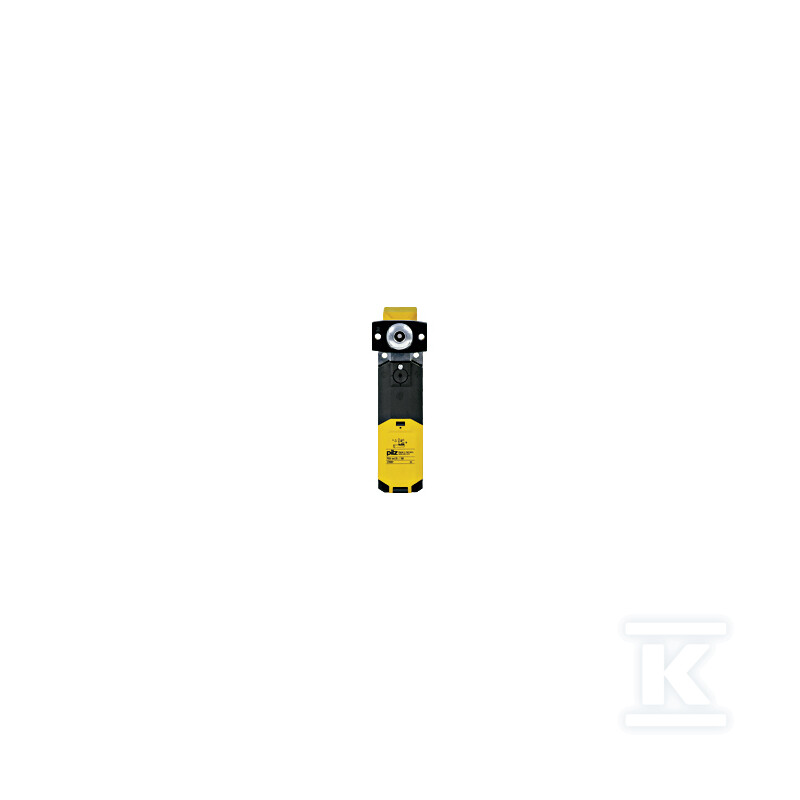

Mechaniczna blokada bezpieczeństwa, z aktuatorem promieniowym, zasada blokowania: Siła sprężyny 1500 N, styki: 2 N/O, 2 N/C, napięcie zasilania 110–230 VAC. 570007

Mechaniczna blokada bezpieczeństwa z promieniowym aktuatorem do zabezpieczeń maszyn

Mechaniczna blokada bezpieczeństwa z promieniowym aktuatorem opiera się na zasadzie blokowania siłą sprężyny. Rozwiązanie przeznaczone jest do unieruchomienia osłon i drzwi maszyn w pozycji zamkniętej oraz do sygnalizacji stanu zamknięcia w układach bezpieczeństwa. Promieniowy kształt aktuatora ułatwia montaż w miejscach o ograniczonej przestrzeni.

Budowa i zasada działania

Zasada blokowania oparta jest na sile sprężyny 1500 N, co przekłada się na siłę zastawki 1500 N utrzymującą osłonę w pozycji zamkniętej nawet przy oddziaływaniu zewnętrznym. Konstrukcja ma wymiary pozwalające na dyskretny montaż: szerokość czujnika 42,5 mm, wysokość 184 mm i długość 51 mm. Kompaktowy obrys ułatwia integrację z bramami, osłonami przesuwnymi i obudowami maszyn, gdzie liczy się oszczędność miejsca przy zachowaniu skutecznego zatrzymania.

Integracja elektryczna i sygnalizacja bezpieczeństwa

Urządzenie jest przeznaczone do układów bezpieczeństwa i wyposażone w zestykowy sygnalizator stanu. Dostępne są 2 styki N/O oraz 2 styki N/C, co umożliwia realizację redundanckich obwodów bezpieczeństwa i podłączenie do sterowników oraz przekaźników bezpieczeństwa. Zasilanie 110-230 VAC pozwala na bezpośrednie zastosowanie w standardowych instalacjach przemysłowych bez dodatkowych przetwornic. Sygnalizacja stanu blokady jest niezależna od zasilania mechanicznego, a konfiguracja styków wspiera realizację kategorii bezpieczeństwa wymaganych w maszynach.

Odporność i warunki pracy

Obudowa zapewnia stopień ochrony IP67, czyli pełną ochronę przed pyłem oraz odporność na zanurzenie w wodzie. Parametr ten pozwala na montaż w środowiskach produkcyjnych z myciem, zapyleniem lub wilgocią. Zakres temperatury otoczenia w warunkach pracy od -25 °C do 70 °C umożliwia eksploatację zarówno w chłodnych halach, jak i w pobliżu źródeł ciepła. Mechaniczna blokada zachowuje powtarzalność działania w tym zakresie bez utraty siły trzymania.
