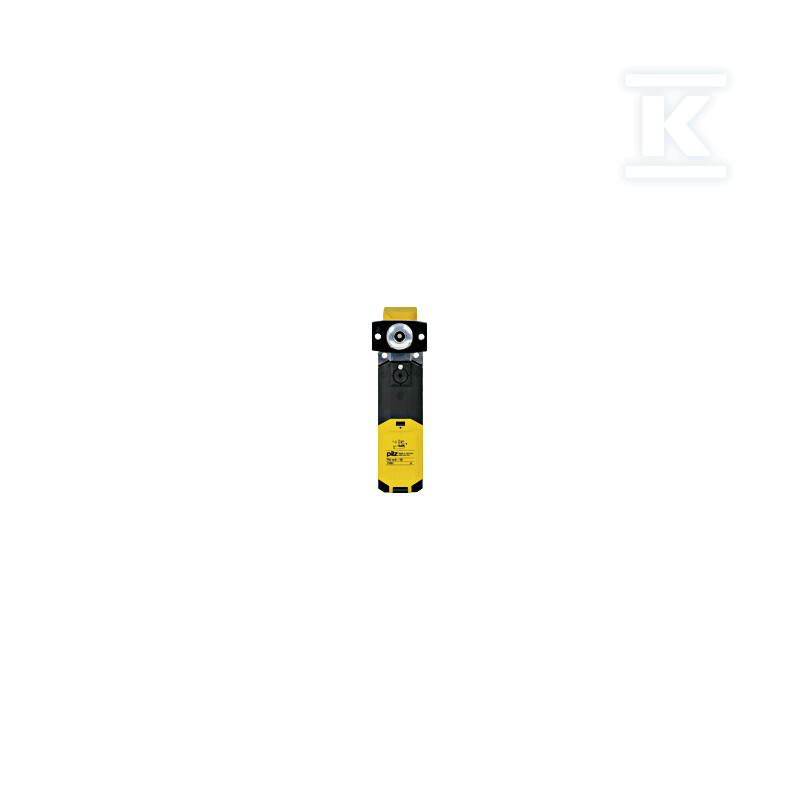

System ryglowania z blokadą, z aktuatorem promieniowym, blokowanie magnetyczne, styki 2 n/o, 2 n/z, napięcie zasilania 24 VAC/DC. 570005

Profesjonalne zabezpieczenie bram maszyn z blokadą magnetyczną i promieniowym aktuatorem

System ryglowania przeznaczony do bezpiecznego monitorowania ruchomych osłon maszyn. Blokada magnetyczna utrzymuje bramę zamkniętą do momentu zakończenia procesu technologicznego i uniemożliwia dostęp do strefy zagrożenia. Po otwarciu osłony następuje zadziałanie styków bezpieczeństwa i zatrzymanie ruchu przez urządzenie ewaluacyjne. Mechanicznie kodowany promieniowy aktuator ogranicza możliwość obejścia zabezpieczenia.

Budowa i zasada działania

Zasada blokowania opiera się na sile magnetycznej z możliwością regulacji położenia głowicy aktuatora. Siła trzymania wynosi 1500 N, co zapewnia stabilne zamknięcie bramy nawet przy obciążeniach dynamicznych. Siła wyciągania aktuatora to 27 N, co utrudnia przypadkowe lub nieautoryzowane otwarcie.

Urządzenie ma styki bezpieczeństwa 2 n/o i 2 n/z, przystosowane do pracy w układach bezpieczeństwa. Połączenia wykonane są na zaciskach sprężynowych w wersji stałej, co przyspiesza montaż i zapewnia pewny styk. Wymiary obudowy to wysokość 184 mm, szerokość 42,5 mm i głębokość 51 mm.

Parametry pracy i bezpieczeństwo

Zasilanie 24 V AC/DC z poborem mocy 4,4 VA w AC i 4,4 W w DC. Styki bezpieczeństwa spełniają kategorie użytkowania AC15/DC13 wg EN 60947-5-1 oraz AC1 wg EN 60947-4-1. Napięcie AC15 dla styków bezpieczeństwa to 230 V przy maksymalnym prądzie 2,5 A, a napięcie AC1 dla styków bezpieczeństwa to 240 V przy maksymalnym prądzie 2,5 A. Prąd termiczny wynosi 2,5 A.

Obudowa zapewnia stopień ochrony IP67, a zakres temperatury pracy to -25 ... 70 °C. Urządzenie jest przeznaczone do układów bezpieczeństwa i współpracuje z promieniowym aktuatorem. Typ blokowania to blokada prądowa w obwodzie otwartym.

Montaż i warunki eksploatacji

Kompaktowa forma z regulowaną głowicą aktuatora ułatwia dopasowanie do różnych konstrukcji bram. Zaciski sprężynowe pozwalają na szybkie podłączenie przewodów bez dodatkowych narzędzi.

Urządzenie spełnia dyrektywę RoHS 2011/65/EU 2015/863/EU. Zgodność REACH: zawiera substancję SVHC fenol, CAS 84852-15-3, udział > 0,1 %. Aprobacje obejmują CCC, CE, UKCA, BG, cCSAus, EAC.
