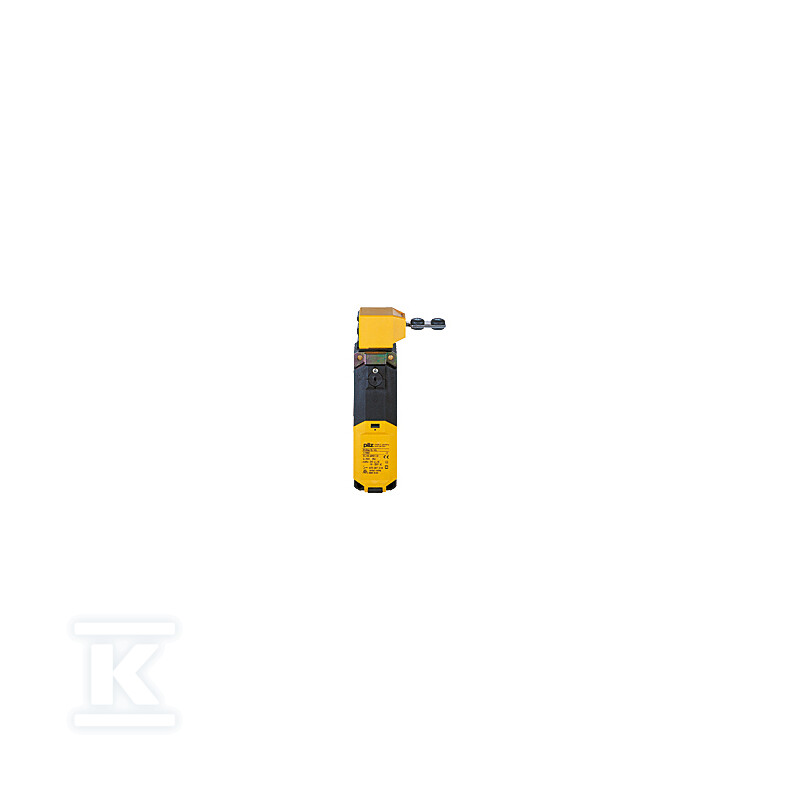

System ryglowania z blokadą, ze standardowym aktuatorem, blokowanie magnetyczne, styki 2 n/o, 2 n/z, napięcie zasilania 24 V AC/DC. 570004

Magnetyczne zabezpieczenie bram i osłon maszyn z blokadą

System ryglowania z blokadą i standardowym aktuatorem przeznaczony jest do zabezpieczeń osłon ruchomych w układach bezpieczeństwa maszyn. Magnetyczna zasada blokowania zapewnia pewne trzymanie bramy bez mechanicznego nacisku na zamek, a cztery styki bezpieczeństwa - dwa normalnie otwarte i dwa normalnie zamknięte - pozwalają na bezpośrednie sterowanie obwodem zatrzymania i sygnalizacją. Zasilanie 24 V AC/DC ułatwia integrację z typowymi sterownikami bezpieczeństwa i zasilaczami przemysłowymi.

Budowa i montaż

Obudowa o klasie szczelności IP67 chroni elektronikę i styki przed pyłem i zachlapaniem, co pozwala na montaż w środowisku produkcyjnym bez dodatkowej osłony. Wymiary 184 mm wysokości, 42,5 mm szerokości i 51 mm głębokości umożliwiają zabudowę w wąskich profilach bramowych. Połączenia wykonane są na zaciskach sprężynowych w wersji stałej, co przyspiesza okablowanie i ogranicza ryzyko poluzowania przewodów pod wpływem drgań. Masa netto 341 g i masa brutto 421 g sprawiają, że urządzenie jest lekkie przy zachowaniu stabilności montażu.

Zastosowanie i parametry elektryczne

Urządzenie pracuje z napięciem zasilania 24 V AC/DC przy poborze 4,4 VA w wersji AC i 4,4 W w wersji DC. Styki bezpieczeństwa spełniają kategorie użytkowania EN 60947-4-1 AC/DC1 oraz EN 60947-5-1 AC15/DC13. Napięcie AC1 dla styków bezpieczeństwa wynosi 240 V przy maksymalnym prądzie 2,5 A, a napięcie AC15 dla styków bezpieczeństwa to 230 V przy maksymalnym prądzie 2,5 A. Cztery styki 2 n/o i 2 n/z dają możliwość redundantnego sygnalizowania stanu zablokowania i otwarcia bramy w jednym module.

• magnetyczne blokowanie bez zużywających się elementów mechanicznych
• cztery styki bezpieczeństwa w jednej obudowie
• zasilanie 24 V AC/DC kompatybilne z powszechnymi układami sterowania
• zaciski sprężynowe ułatwiające szybki montaż

Warunki pracy i zgodność

Zakres temperatury pracy od -25 °C do 70 °C pozwala na zastosowanie w chłodnych halach i miejscach o podwyższonej temperaturze otoczenia. Siła trzymania 1500 N zapewnia pewne zablokowanie bramy nawet przy obciążeniach dynamicznych. Urządzenie jest przeznaczone do układów bezpieczeństwa i posiada aprobaty CCC, CE, BG, cCSAus oraz EAC Eurasian. Parametry mechaniczne i elektryczne utrzymują stabilność działania w typowych warunkach przemysłowych, a kompaktowe gabaryty ułatwiają integrację z istniejącymi konstrukcjami osłon.
