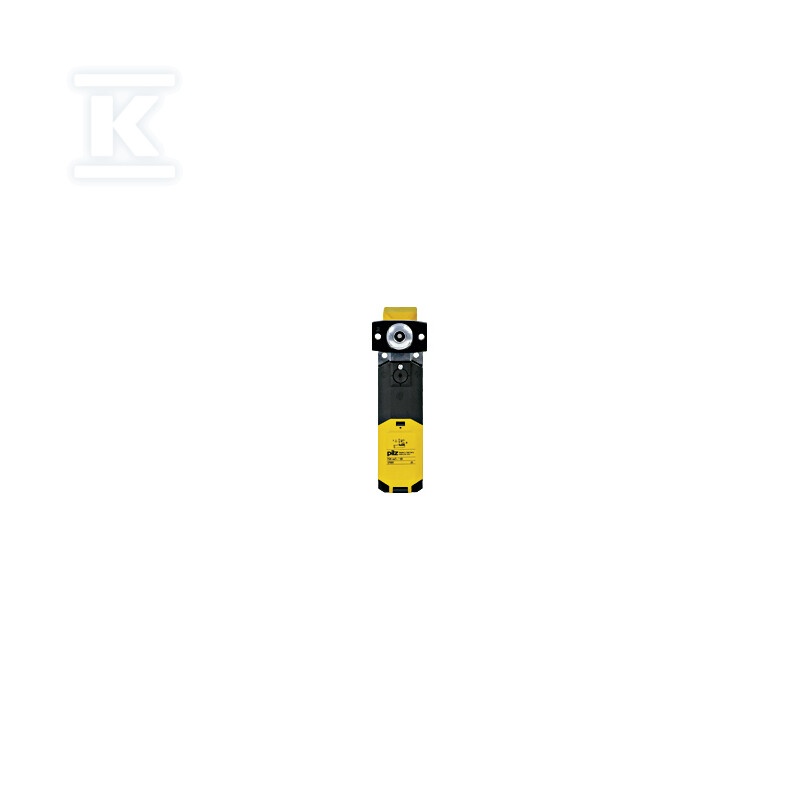

System ryglowania z blokadą, z aktuatorem promieniowym, blokowanie siłą sprężyny, styki 2 n/o, 2 n/z, napięcie zasilania 24 VAC/DC. 570001

Mechaniczny system ryglowania z blokadą sprężynową i aktuatorem promieniowym

Urządzenie do zabezpieczania ruchomych osłon maszyn z mechaniczną blokadą działającą siłą sprężyny. Przeznaczone do monitorowania drzwi bezpieczeństwa i innych elementów osłonowych, które muszą pozostać zamknięte podczas pracy maszyny. Aktuator promieniowy umożliwia montaż w ośmiu kierunkach działania, co ułatwia dopasowanie do konstrukcji obudowy. Zastosowanie sprężynowego ryglowania zapewnia pewną blokadę bez zasilania, a obecność ręcznego zwolnienia awaryjnego pozwala na bezpieczne otwarcie w sytuacjach serwisowych.

Budowa i montaż

Obudowa o klasie szczelności IP67 chroni wnętrze przed pyłem i zachlapaniem, co pozwala na pracę w środowiskach przemysłowych. Wymiary 42,5 mm szerokości, 184 mm wysokości i 51 mm głębokości pozwalają na montaż w ograniczonej przestrzeni. Połączenia elektryczne realizowane są za pomocą sprężynowych zacisków, co przyspiesza okablowanie i ułatwia serwis. Siła zaryglowania wynosi 1500 N, a siła wyciągnięcia aktuatora 27 N, co zapewnia stabilne trzymanie osłony przy jednoczesnej możliwości kontrolowanego odblokowania. Waga netto 335 g, brutto 513 g.

Parametry elektryczne i warunki pracy

Zasilanie 24 V AC/DC z poborem mocy 4,4 VA w wersji AC i 4,4 W w wersji DC. Styki bezpieczeństwa to dwa zwierne i dwa rozwierne, przystosowane do pracy w obwodach bezpieczeństwa. Kontakty wytrzymują napięcie do 240 V AC1 przy prądzie maksymalnym 2,5 A oraz 230 V AC15 przy prądzie maksymalnym 2,5 A. Zakres temperatur pracy od -25 °C do 70 °C obejmuje typowe warunki hali produkcyjnej i chłodniejsze pomieszczenia. Urządzenie jest przeznaczone do układów bezpieczeństwa i współpracuje z wypróbującymi urządzeniami sterującymi.

Zastosowanie i zgodność

Rozwiązanie nadaje się do aplikacji wymagających kategorii bezpieczeństwa PL e wg EN ISO 13849-1 oraz SIL CL 3 wg EN/IEC 62061. Spełnia wymagania EN 60947-5-3 dla przełączników pozycyjnych z blokadą. Certyfikaty CE, BG, EAC, CCC i cCSAus potwierdzają zgodność z wymogami rynkowymi. Dzięki promieniowemu aktuatorowi i blokadzie sprężynowej sprawdza się w systemach bramowych, osłonach pras, robotów i linii z ruchomymi elementami, gdzie wymagane jest pewne zablokowanie osłony do czasu zatrzymania maszyny.
