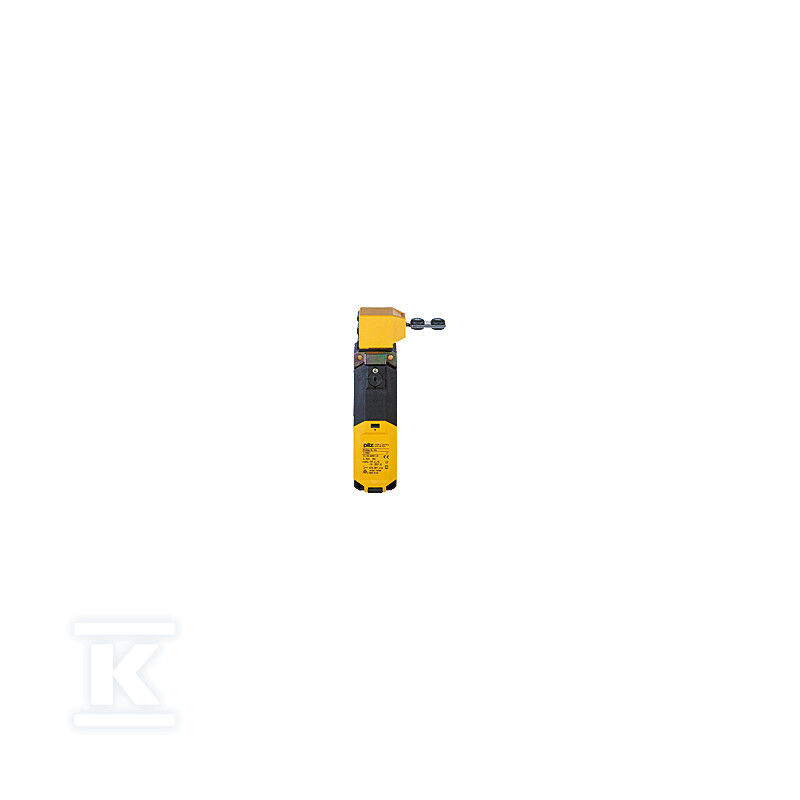

System ryglowania z blokadą, ze standardowym aktuatorem, blokowanie siłą sprężyny, styki 2 n/o, 2 n/z, napięcie zasilania 24 V AC/DC. 570000

Mechaniczny system ryglowania bramy bezpieczeństwa z blokadą sprężynową

System ryglowania PSEN me1S/1AS zapewnia zamknięcie ruchomej osłony do czasu zakończenia niebezpiecznego procesu. Mechaniczna blokada utrzymuje bramę w pozycji zamkniętej i uniemożliwia jej przypadkowe otwarcie, a w momencie otwarcia osłony następuje zadziałanie styków i zatrzymanie ruchu maszyny przez urządzenie ewaluacyjne. Rozwiązanie jest przeznaczone do bezpiecznej kontroli dostępu do stref zagrożenia w maszynach przemysłowych i zapobiega przerwom produkcji spowodowanym nieautoryzowanym wejściem.

Budowa i zasada działania

Zasada blokowania opiera się na sile sprężyny. Standardowy aktuator jest mechanicznie kodowany, co daje ochronę przed próbą obejścia. Siła trzymania wynosi 1500 N, a siła wyciągnięcia aktuatora to 27 N, dzięki czemu brama nie otworzy się przypadkowo. Wbudowana jest pomocnicza zwalnianie awaryjne.

Obudowa z tworzywa zapewnia stopień ochrony IP67, co oznacza pełną szczelność na pył i działanie strumienia wody. Zakres pracy temperaturowy to -25 ... 70 °C. Wymiary pozwalają na montaż w ograniczonej przestrzeni: wysokość 184 mm, szerokość 42,5 mm, głębokość 51 mm. Masa netto to 337 g, masa brutto 416 g. Przyłącze kablowe M20 i zaciski sprężynowe ułatwiają szybkie podłączenie bez użycia narzędzi.

Parametry elektryczne i bezpieczeństwo

Zasilanie to 24 V AC/DC, pobór mocy 4,4 VA w AC i 4,4 W w DC. Układ styków to 2 styki zwierne i 2 styki rozwierne, przystosowane do obwodów bezpieczeństwa. Maksymalny prąd styków to 2,5 A przy napięciu AC1 do 240 V oraz AC15 do 230 V zgodnie z EN 60947-4-1 i EN 60947-5-1.

Urządzenie jest przeznaczone do układów bezpieczeństwa. Spełnia wymagania norm i posiada aprobaty CCC, CE, UKCA, BG, cCSAus, EAC. W dokumentacji producenta wskazywana jest zgodność z EN IEC 62061 SIL 3. Brak substancji SVHC w deklaracji z 21 stycznia 2025.

Montaż i zastosowanie w praktyce

System montuje się na ruchomej bramie lub osłonie maszyny. Standardowy aktuator współpracuje z mechanizmem ryglującym bez konieczności dodatkowych adapterów. Zaciski sprężynowe typu fixed pozwalają na pewne i powtarzalne połączenia, a kompaktowe gabaryty ułatwiają integrację w obudowach sterowniczych.

W praktyce instalatorzy wykorzystują go do zabezpieczania pras, robotów, linii pakujących i innych maszyn z dostępem operatora. Po otwarciu osłony następuje natychmiastowe rozwarcie styków bezpieczeństwa i zatrzymanie napędu. Rozwiązanie sprawdza się tam, gdzie wymagana jest niezawodna blokada mechaniczna połączona z sygnalizacją elektryczną.
