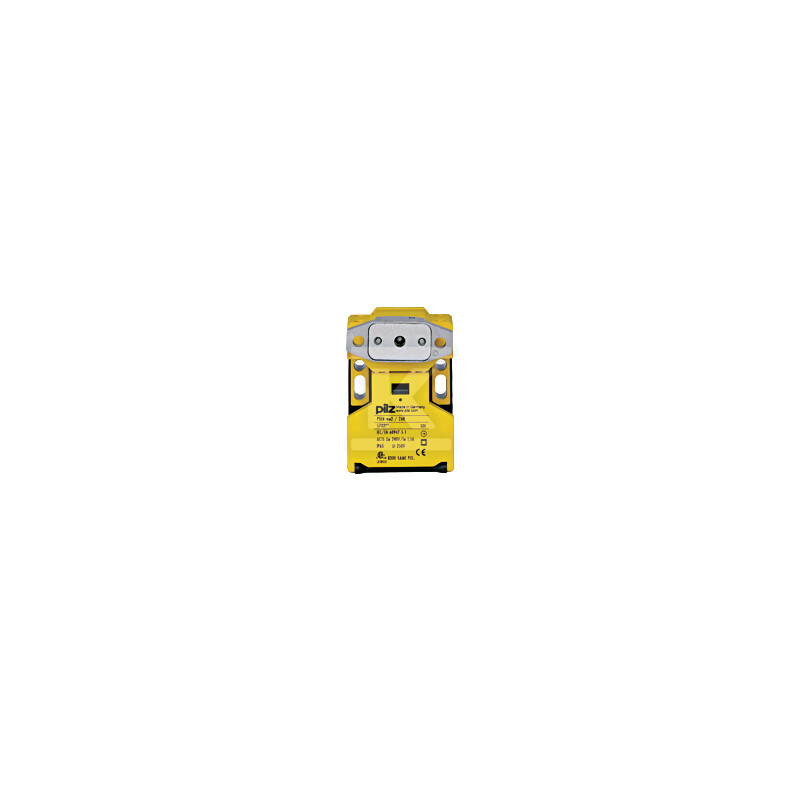

Mechaniczny wyłącznik bezpieczeństwa, z aktuatorem promieniowym, styki:1 N/C. 570201

Mechaniczny wyłącznik bezpieczeństwa z promieniowym aktuatorem do zabezpieczania maszyn

Wyłącznik przeznaczony do układów bezpieczeństwa z jednym stykiem rozwiernym N/C i promieniowym aktuatorem. Przeznaczony jest do monitorowania położenia osłon i elementów ruchomych, gdzie wymagane jest pewne i powtarzalne rozwarcie obwodu przy otwarciu zabezpieczenia. Konstrukcja do układów bezpieczeństwa pozwala na zastosowanie w łańcuchach bezpieczeństwa maszyn zgodnie z wymaganiami norm dla urządzeń kategorii AC/DC1 i AC15/DC13.

Budowa i montaż

Urządzenie ma kompaktowe gabaryty: wysokość 75 mm, szerokość 52 mm, głębokość 33 mm, przy masie netto 146 g. Małe wymiary ułatwiają montaż w ograniczonej przestrzeni obudowy maszyny. Złącze wykonane jest jako zacisk śrubowy z nieruchomą stylizacją zacisku, co zapewnia stabilne połączenie przewodów podczas instalacji i serwisowania. Masa brutto opakowania to 209 g, a jednostka pakowana jest pojedynczo.

Wydajność elektryczna i warunki pracy

Styk bezpieczeństwa pracuje przy napięciu 240 V. W kategorii użytkowania AC/DC1 zgodnie z EN 60947-4-1 maksymalny prąd bezpieczeństwa wynosi 5 A, natomiast w kategorii AC15/DC13 zgodnie z EN 60947-5-1 maksymalny prąd bezpieczeństwa to 1,5 A przy napięciu 240 V. Parametry te pozwalają na bezpośrednie sterowanie stycznikami i przekaźnikami w obwodach zatrzymania awaryjnego.

Obudowa zapewnia stopień ochrony IP65, co oznacza odporność na pył i strumienie wody z węża. Zakres temperatury pracy od -30 °C do 80 °C umożliwia montaż w chłodnych halach produkcyjnych i w miejscach o podwyższonej temperaturze otoczenia.

Urządzenie posiada oznaczenia CE, cCSAus, TÜV oraz EAC Eurasian, co potwierdza zgodność z wymaganiami rynkowymi dla sprzętu bezpieczeństwa.

Zastosowanie w systemach zabezpieczających

Promieniowy aktuator pozwala na współpracę z osłonami otwieranymi w łuku, gdzie ruch nie jest liniowy. Rozwarcie styku N/C następuje w momencie odsunięcia aktuatora, co daje sygnał do natychmiastowego wyłączenia napędu. Jednostka nadaje się do montażu na drzwiach szaf, osłonach ochronnych i przegrodach maszyn, gdzie wymagana jest funkcja bezpieczeństwa z jednym kanałem rozwiernym.

Klasyfikacja WEEE 5 devices feed size < 50 cm ułatwia identyfikację w procesie utylizacji.
