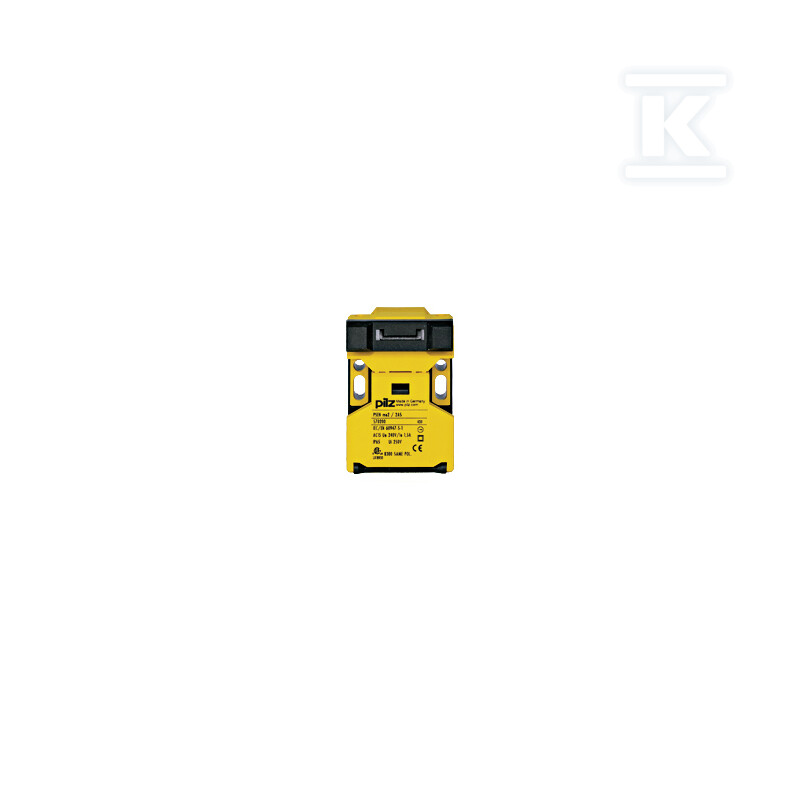

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, styki:1 N/C. 570200

Mechaniczny wyłącznik bezpieczeństwa do monitorowania osłon

Wyłącznik przeznaczony do zabezpieczania maszyn poprzez kontrolę położenia osłon i elementów trennących. Rozwiązanie z jednym stykiem rozwiernym NC współpracuje z oddzielnym aktuatorem standardowym, co ułatwia montaż w miejscach o ograniczonej przestrzeni i pozwala na szybką wymianę bez demontażu całego zespołu. Konstrukcja przeznaczona jest do układów bezpieczeństwa i spełnia wymagania dla przełączników pozycyjnych typu 2.

Budowa i parametry mechaniczne

Obudowa czujnika ma kompaktowe wymiary: wysokość 75 mm, szerokość 52 mm i długość 33 mm. Taki rozmiar ułatwia instalację w szafach sterowniczych i bezpośrednio na obudowach maszyn. Stopień ochrony IP65 zapewnia odporność na pył i strumienie wody, co przekłada się na stabilną pracę w środowisku przemysłowym.

Aktuator standardowy wykonany jako odlew precyzyjny / prasowo-giący zapewnia powtarzalne działanie mechanizmu wyzwalania. Wersja z jednym stykiem rozwiernym NC daje sygnał bezpieczeństwa w stanie załączenia osłony i otwiera obwód przy jej otwarciu. Przeznaczenie do układów bezpieczeństwa oznacza, że styk jest dobrany do funkcji bezpieczeństwa i może być wykorzystany w łańcuchach zatrzymania awaryjnego.

• kompaktowa budowa ułatwiająca montaż w ciasnych miejscach
• oddzielny aktuator standardowy, wymienny bez demontażu czujnika
• jeden styk rozwierny NC do sygnalizacji stanu osłony

Zastosowanie w układach bezpieczeństwa

Urządzenie klasyfikowane jest jako przełącznik pozycyjny typu 2 według EN ISO 14119, przeznaczony do monitorowania trennących osłon zabezpieczających. Dzięki temu nadaje się do kontroli drzwi, klap i pokryw maszyn, gdzie wymagane jest niezawodne wykrywanie otwarcia i zatrzymanie ruchu.

Jeden styk rozwierny pozwala na proste włączenie w obwód bezpieczeństwa, np. w serii z innymi elementami zabezpieczającymi. Konstrukcja z oddzielnym aktuatorem umożliwia dopasowanie geometrii wyzwalania do konkretnego punktu montażowego, a standardowy aktuator zapewnia kompatybilność z typowymi rozwiązaniami montażowymi.

• monitorowanie osłon ruchomych i stałych w obrabiarkach i automatach
• zabezpieczenie dostępu do stref niebezpiecznych
• integracja z systemami sterowania bezpieczeństwem

Warunki pracy i zgodność

Praca w zakresie temperatury otoczenia od -30 °C do 80 °C pozwala na zastosowanie zarówno w chłodnych halach produkcyjnych, jak i w miejscach o podwyższonej temperaturze pracy maszyn. Zakres ten wspiera stabilność działania styku i mechaniki wyzwalania.

Zgodność potwierdzona jest badaniami według EN 60947-5-1:2017 + AC:2020 oraz EN ISO 14119:2013. Certyfikacja obejmuje zastosowanie jako przełącznik pozycyjny typu 2 do nadzoru osłon trennących. W dokumentacji producenta podkreślono konieczność stosowania się do instrukcji instalacji i eksploatacji dostarczonej z urządzeniem.
