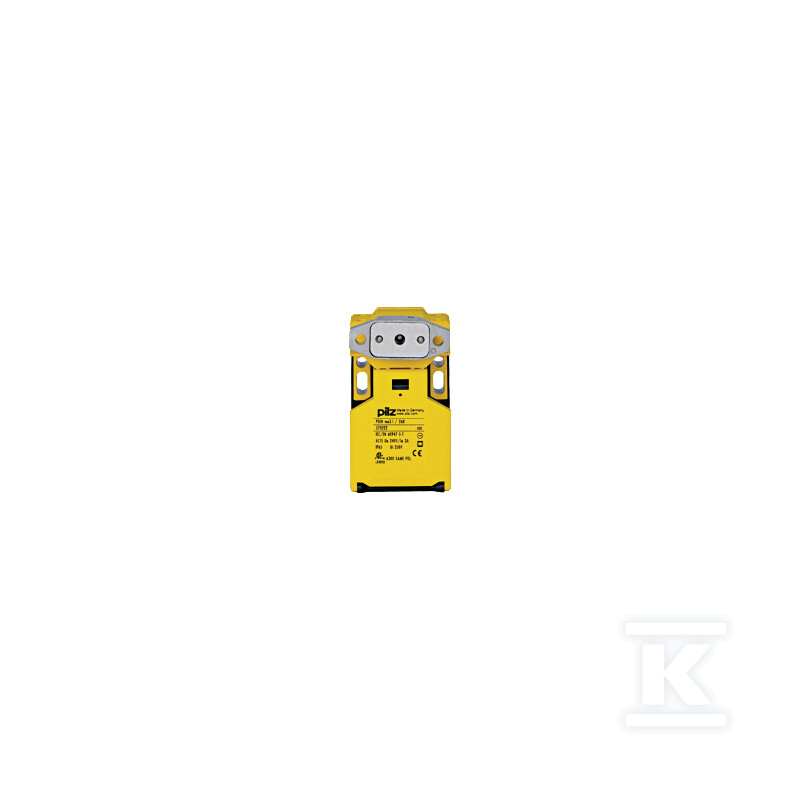

Mechaniczny wyłącznik bezpieczeństwa, z aktuatorem promieniowym, styki:2 N/C. 570222

Mechaniczny wyłącznik bezpieczeństwa z promieniowym aktuatorem do zabezpieczeń maszyn

PSENmech to mechaniczny wyłącznik blokady z oddzielnym aktuatorem promieniowym, przeznaczony do montażu na osłonach ruchomych elementów maszyn. Po otwarciu zabezpieczenia styk bezpieczeństwa zostaje zwolniony i sygnał jest przekazywany do urządzenia oceny Pilz, co pozwala na zatrzymanie niebezpiecznego ruchu. Rozwiązanie jest przeznaczone do pracy w obwodach bezpieczeństwa i współpracuje z całą rodziną urządzeń oceny Pilz.

Aktuator jest dostarczany w komplecie, a konstrukcja z blokadą na klucz zapewnia, że osłona nie może zostać otwarta, dopóki maszyna jest w ruchu. Dzięki temu instalator zyskuje pewny punkt blokady, a operator ma gwarancję, że dostęp do strefy zagrożenia jest możliwy dopiero po spełnieniu warunków bezpieczeństwa.

Budowa i materiał obudowy

Obudowa wykonana jest z termoplastu wzmocnionego włóknem szklanym. Materiał zapewnia sztywność mechaniczną przy niewielkiej masie i odporność na typowe oddziaływania w hali produkcyjnej. Stopień ochrony IP65 chroni wnętrze przed pyłem i strugami wody, co pozwala na montaż w warunkach z zachlapaniem i zapyleniem.

Wymiary czujnika to wysokość 90 mm, szerokość 52 mm i głębokość 33 mm. Kompaktowy kształt ułatwia zabudowę w ograniczonej przestrzeni przy drzwiach, klapach lub przesuwnych osłonach. Złącza przyłączeniowe to gwintowane otwory M20, co upraszcza prowadzenie przewodów i uszczelnienie przepustów.

Montaż, parametry pracy i połączenia

Wyłącznik jest przeznaczony do pracy w temperaturze otoczenia od -30 °C do 80 °C, co obejmuje zarówno chłodne hale, jak i stanowiska o podwyższonej temperaturze pracy. Styki bezpieczeństwa to 2 NC, przystosowane do napięcia stykowego 250 V AC i prądu stykowego 5 A.

Konstrukcja umożliwia aż cztery kierunki poziomego i cztery kierunki pionowego zbliżenia aktuatora, co daje instalatorowi elastyczność w doborze orientacji głowicy względem osłony. Promieniowy typ aktuatora sprawdza się przy drzwiach wahadłowych i przesuwnych, gdzie ruch odbywa się pod kątem do osi czujnika.

Zastosowanie w układach bezpieczeństwa i zgodność z normami

Urządzenie jest przeznaczone do układów bezpieczeństwa i spełnia wymagania norm IEC, DIN, VDE. W dokumentacji producenta wymienione są EN 60947-1, EN 60947-5-1, VDE 0660 T100, VDE 0660 T200, IEC 60947-5-1 oraz GS-ET-19. Aprobaty obejmują EC, BG, CCC, cCSAus.

W praktyce oznacza to możliwość zastosowania w obwodach kategorii bezpieczeństwa z oceną SIL 3 wg EN IEC 62061. Wyłącznik zatrzymuje ruch po otwarciu osłony i nie pozwala na ponowne uruchomienie maszyny bez zamknięcia i zablokowania zabezpieczenia. Dla instalatora to gotowy element do budowy funkcji blokady z kluczem, dla użytkownika końcowego to przewidywalne i powtarzalne działanie zabezpieczenia bez konieczności serwisowania elementów elektronicznych.
