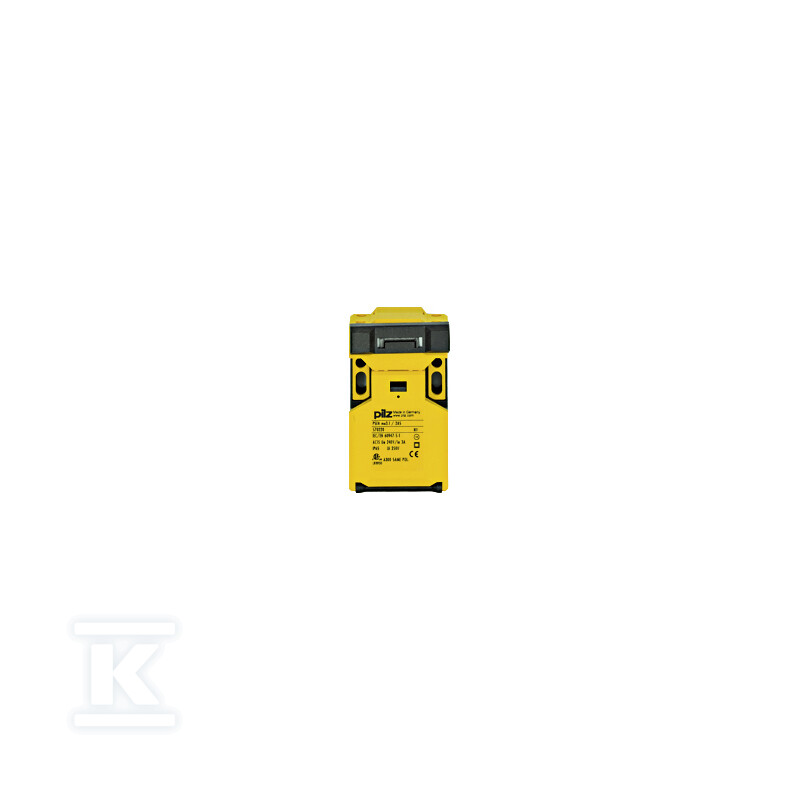

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, styki:2 N/C. 570220

Bezpieczne blokowanie osłon maszyn z wyłącznikiem PSENmech

Mechaniczny wyłącznik bezpieczeństwa z oddzielnym, standardowym aktuatorem kluczykowym przeznaczony jest do montażu na osłonach maszyn. Po otwarciu osłony następuje zadziałanie styku i zatrzymanie niebezpiecznego ruchu, współpracując z urządzeniami oceny Pilz. Konstrukcja z serii PSENmech zapewnia dwa styki bezpieczeństwa typu rozwiernego, co pozwala na zastosowanie w obwodach bezpieczeństwa wymagających potwierdzonego rozwarcia.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa wzmocnionego włóknem szklanym, co daje sztywność przy zachowaniu odporności na warunki przemysłowe. Wyłącznik ma kompaktowe wymiary: szerokość 52 mm, wysokość 90 mm i głębokość 33 mm, co ułatwia montaż w ograniczonej przestrzeni. Stopień ochrony IP65 zabezpiecza wnętrze przed pyłem i strugami wody. Zakres pracy temperaturowy od -30 °C do +80 °C pozwala na instalację w chłodnych halach i miejscach o podwyższonej temperaturze otoczenia.

Montaż i kierunki działania

W zestawie znajduje się aktuator kluczykowy, gotowy do połączenia z głowicą wyłącznika. Urządzenie umożliwia montaż w czterech kierunkach podejścia, z możliwością pracy w układach poziomych i pionowych. Przyłącze kablowe typu M20 zapewnia szczelne wprowadzenie przewodów. Mechanizm blokady reaguje na otwarcie osłony i współpracuje ze wszystkimi urządzeniami oceny Pilz, co upraszcza budowę obwodu bezpieczeństwa.

Parametry elektryczne i zgodność z normami

Wyłącznik posiada dwa styki rozwierne NC przeznaczone do układów bezpieczeństwa. Maksymalne napięcie AC wynosi 240 V, a maksymalny prąd 10 A. Zastosowanie w obwodach bezpieczeństwa potwierdzają aprobaty i normy: EN 60947-1, EN 60947-5-1, IEC 60947-5-1, VDE 0660 T100, VDE 0660 T200 oraz GS-ET-19.
