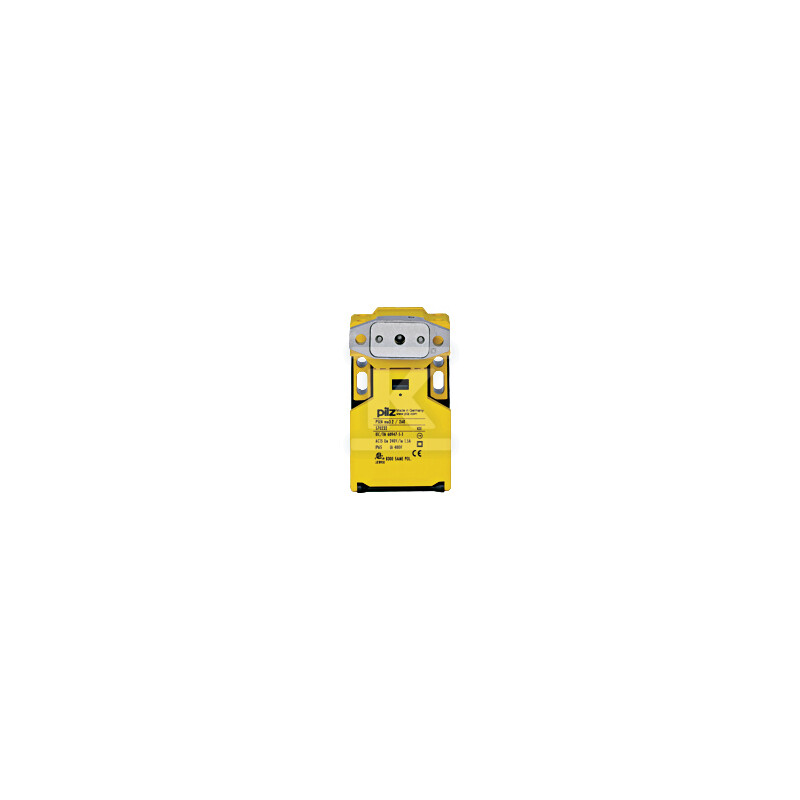

Mechaniczny wyłącznik bezpieczeństwa, z aktuatorem promieniowym, styki:1 N/O, 2N/C. 570232

Mechaniczny wyłącznik bezpieczeństwa z promieniowym aktuatorem do zabezpieczeń maszyn

Mechaniczny wyłącznik bezpieczeństwa z promieniowym aktuatorem przeznaczony jest do stosowania w układach bezpieczeństwa maszyn. Wykonanie z jednym stykiem zwiernym i dwoma stykami rozwiernymi pozwala na realizację sygnalizacji stanu zamkniętego i dwóch niezależnych kanałów bezpieczeństwa w jednej obudowie. Budowa mechaniczna zapewnia bezpośrednie, niezawodne działanie bez udziału elektroniki, co upraszcza diagnostykę i montaż w obwodach kategorii bezpieczeństwa.

Konstrukcja i wymiary montażowe

Obudowa ma kompaktowe gabaryty: szerokość 52 mm, wysokość 90 mm, długość 33 mm. Taki rozmiar ułatwia zabudowę w ograniczonej przestrzeni obudów sterowniczych i na bramach osłonowych. Aktuator promieniowy umożliwia wyzwalanie wyłącznika ruchem po łuku. Mechaniczna konstrukcja zapewnia wyraźny punkt zadziałania i powtarzalność przełączania styków.

• montaż w pozycjach typowych dla wyłączników krańcowych bezpieczeństwa
• promieniowy tor zadziałania dopasowany do ruchu osłon po łuku
• kompaktowa obudowa ułatwiająca integrację z ramami maszyn

Zastosowanie w układach bezpieczeństwa i sygnalizacja stykowa

Wyłącznik jest dedykowany do układów bezpieczeństwa. Dwa styki rozwierne mogą być wykorzystane jako dwa niezależne kanały bezpieczeństwa, a styk zwierny do sygnalizacji stanu lub obwodów pomocniczych. Rozwiązanie nadaje się do zabezpieczania dostępu do stref zagrożenia, bram, osłon ruchomych i interfejsów operatora, gdzie wymagane jest pewne rozwarcie obwodu przy otwarciu osłony.

• dwa styki rozwierne do realizacji funkcji bezpieczeństwa
• jeden styk zwierny do sygnalizacji lub sterowania pomocniczego
• przeznaczenie do układów bezpieczeństwa potwierdzone parametrami konstrukcyjnymi

Warunki pracy i odporność

Stopień ochrony IP65 zapewnia szczelność na pył i strumienie wody, co pozwala na pracę w środowisku przemysłowym z zabrudzeniami i wilgocią. Zakres temperatury pracy od -30 °C do 80 °C umożliwia montaż w chłodnych halach oraz w miejscach o podwyższonej temperaturze otoczenia. Odporność mechaniczna i szeroki zakres temperaturowy wspierają stabilną pracę bez konieczności dodatkowych osłon klimatycznych.
