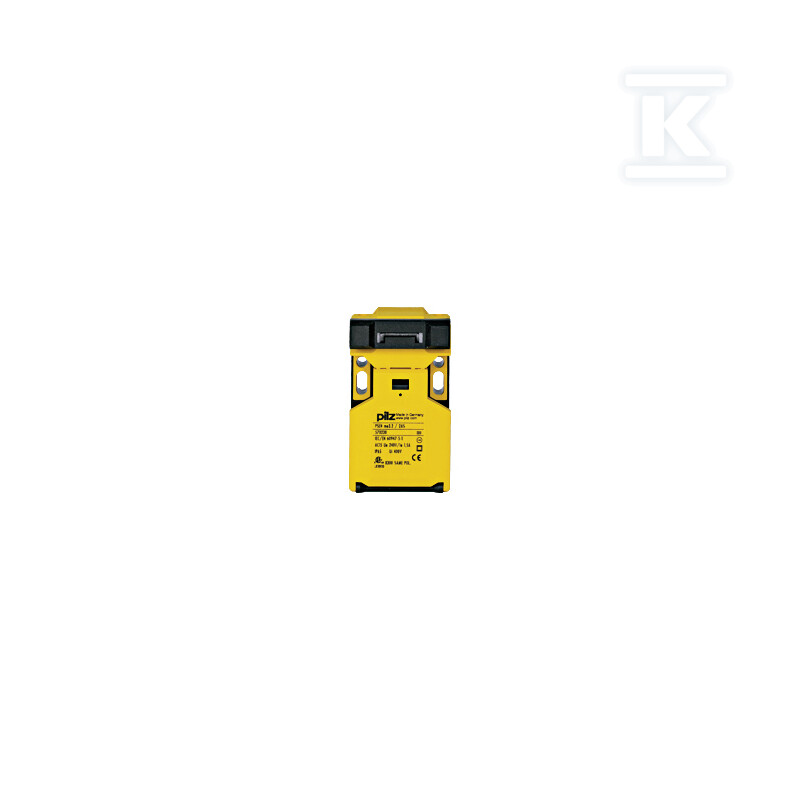

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, styki:1 N/O, 2 N/C. 570230

Zabezpieczenie osłon maszyn w układach bezpieczeństwa

Mechaniczny wyłącznik bezpieczeństwa z oddzielnym standardowym aktuatorem, przeznaczony do montażu na osłonach maszyn. Sygnalizuje otwarcie osłony i umożliwia zatrzymanie niebezpiecznego ruchu poprzez urządzenie oceny PILZ. Wykonanie z tworzywa wzmocnionego włóknem szklanym zapewnia odporność mechaniczną, a konfiguracja styków 1 NO / 2 NC pozwala na realizację obwodów bezpieczeństwa z wymaganą redundancją. Urządzenie jest przeznaczone do układów bezpieczeństwa i pracuje w szerokim zakresie temperatur.

Budowa i montaż

Obudowa z tworzywa wzmocnionego włóknem szklanym ma wymiary 52 mm szerokości, 90 mm wysokości i 33 mm głębokości, przy masie netto 151 g. Połączenia realizowane są poprzez stałe zaciski śrubowe, przystosowane do przewodów z przyłączem M20. Standardowy aktuator jest dostarczany z urządzeniem, a konstrukcja umożliwia do czterech kierunków podejścia poziomego i czterech pionowego, co zwiększa elastyczność montażu na różnych typach osłon. Kompaktowe gabaryty ułatwiają instalację w ograniczonej przestrzeni.

Parametry elektryczne i warunki pracy

Wyłącznik posiada 1 styk rozwierny i 2 styki zwierne. W kategorii użytkowania AC15/DC13 według EN 60947-5-1 napięcie bezpieczeństwa wynosi 240 V AC, a maksymalny prąd bezpieczeństwa 1,5 A. W kategorii AC1 według EN 60947-4-1 napięcie bezpieczeństwa to 240 V AC przy maksymalnym prądzie bezpieczeństwa 5 A. Stopień ochrony IP65 zapewnia odporność na pył i zachlapanie, a zakres temperatury pracy od -30 °C do 80 °C pozwala na zastosowanie w chłodnych i ciepłych środowiskach przemysłowych. Zaciski śrubowe są typu stałego.

Zgodność i certyfikaty

Urządzenie posiada aprobaty CE, cCSAus, TÜV oraz EAC. Spełnia wymagania norm EN 60947-1, EN 60947-5-1, EN 60947-4-1, IEC 60947-5-1, VDE 0660 T100, VDE 0660 T200 oraz GS-ET-19. Deklarowana zgodność RoHS obejmuje także ftalany, a producent wskazuje brak substancji SVHC w dacie oceny.
