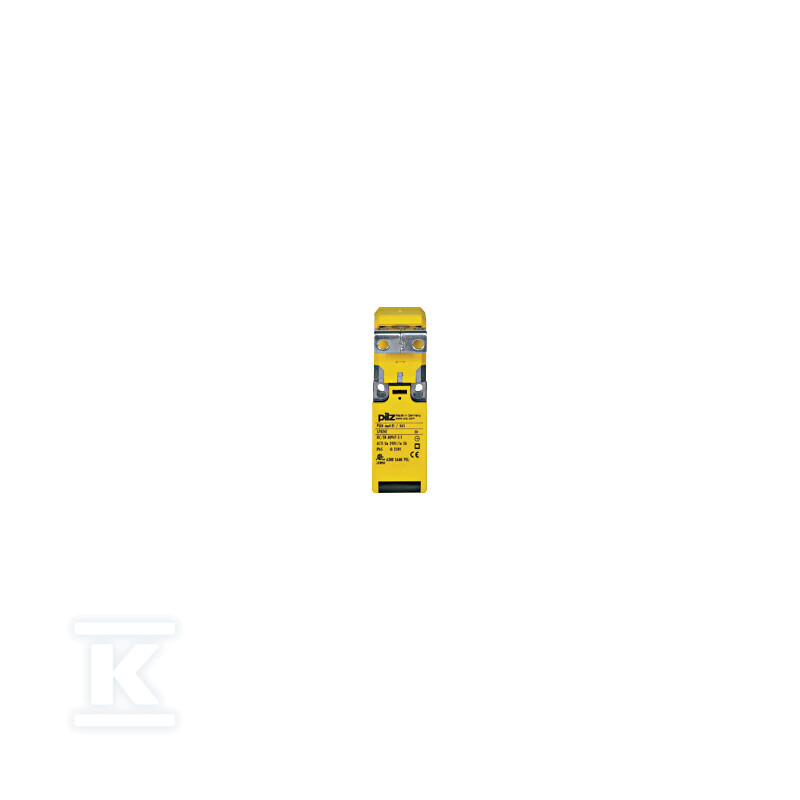

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, siła rozłączania 50 N, styki: 1 N/O, 1 N/C. 570241

Mechaniczny wyłącznik bezpieczeństwa z siłownikiem standardowym do zabezpieczeń maszyn

Wyłącznik 570241 to mechaniczny wyłącznik bezpieczeństwa przeznaczony do niezawodnego monitorowania drzwi, obudów i barier ochronnych w urządzeniach przemysłowych. Zintegrowany standardowy siłownik zapewnia precyzyjne wyzwalanie przy sile wyciągania 50 N, co pozwala na stabilną pracę nawet przy intensywnym użytkowaniu i ogranicza ryzyko przypadkowego rozłączenia. Urządzenie jest dedykowane do układów bezpieczeństwa i zostało zaprojektowane z myślą o integracji z obwodami sterowania wymagającymi pewnego sygnału otwarcia/zamknięcia.

Budowa i parametry mechaniczne

Konstrukcja przemysłowa opiera się na mechanicznym sposobie blokowania napędu. Wyłącznik realizuje funkcję przełączną z jednym stykiem normalnie otwartym i jednym normalnie zamkniętym, co umożliwia podłączenie zarówno obwodu sygnalizacyjnego, jak i obwodu bezpieczeństwa w jednym module.

Wymiary czujnika ułatwiają montaż w ograniczonej przestrzeni:

• wysokość 100 mm
• długość 30,5 mm
• szerokość 30 mm

Standardowy aktuator zapewnia powtarzalne działanie przy sile rozłączania 50 N. Taki poziom siły jest wystarczający do pewnego zadziałania przy otwieraniu osłon, a jednocześnie nie utrudnia obsługi przez personel.

Zastosowanie w układach bezpieczeństwa

Urządzenie spełnia wymagania kategorii 4 zgodnie z normą EN ISO 13849-1 i nadaje się do stosowania w systemach wysokiego poziomu bezpieczeństwa. Dzięki obecności styku zwiernego i rozwiernego w jednej obudowie można realizować redundantne obwody monitorujące stan zamknięcia osłony.

Typowe zastosowania to:

• zabezpieczanie dostępu do stref niebezpiecznych maszyn poprzez drzwi i klapy
• monitorowanie barier ochronnych i osłon ruchomych elementów
• integracja z systemami sterowania wymagającymi sygnału potwierdzającego zamknięcie

Mechaniczny typ przełącznika zapewnia bezpośrednią, bez elementów elektronicznych, informację o pozycji osłony, co jest cenione przez instalatorów przy budowie obwodów bezpieczeństwa.

Warunki pracy i ochrona

Obudowa zapewnia stopień ochrony IP65, co oznacza odporność na zapylenie oraz strugi wody z węża, przydatną w środowisku produkcyjnym. Zakres temperatury pracy od -30 °C do 80 °C pozwala na montaż w chłodnych halach oraz w miejscach o podwyższonej temperaturze otoczenia.

Urządzenie jest produkowane w Niemczech i przeznaczone do długotrwałej eksploatacji w warunkach przemysłowych. Mechaniczna realizacja styku ogranicza wpływ zakłóceń elektromagnetycznych i upraszcza diagnostykę w porównaniu z rozwiązaniami półprzewodnikowymi.
