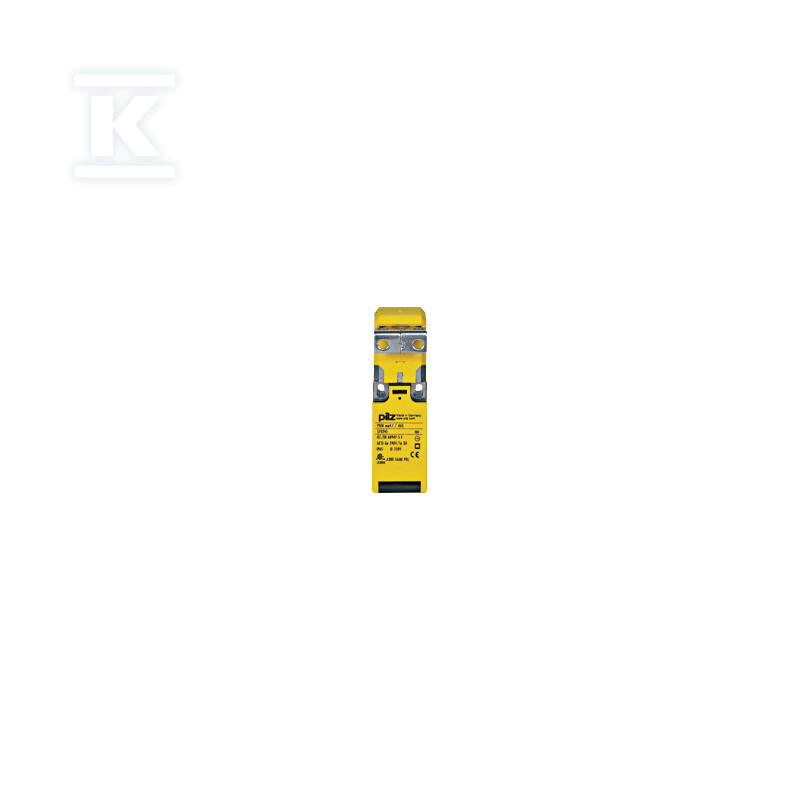

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, styki2 n/z. 570245

Mechaniczny wyłącznik bezpieczeństwa do układów zabezpieczających z dwoma stykami rozwiernymi

Wyłącznik mechaniczny z klasycznym aktuatorem przeznaczony jest do realizacji funkcji bezpieczeństwa w maszynach i instalacjach przemysłowych. Dwa styki rozwierne NC zapewniają sygnalizację stanu zamknięcia osłony lub drzwi i współpracują z układami sterowania kategorii bezpieczeństwa. Obudowa o stopniu ochrony IP65 pozwala na montaż w warunkach zapylonych i narażonych na zachlapanie, a zakres pracy w temperaturze od -30 ... 80 °C obejmuje typowe środowiska produkcyjne.

Konstrukcja oparta jest na stałym zacisku śrubowym, co ułatwia trwałe podłączenie przewodów w rozdzielnicy lub bezpośrednio przy maszynie. Wymiary wysokość 100 mm, szerokość 30 mm, głębokość 30,5 mm pozwalają na montaż w ograniczonej przestrzeni, a masa netto ok. 101 g nie obciąża konstrukcji drzwiowej. Szerokość czujnika 30 mm i długość 30,5 mm ułatwiają dopasowanie do standardowych prowadnic i uchwytów.

Budowa i parametry mechaniczne

• Obudowa z klasą szczelności IP65 - odporność na pył i strumienie wody z każdej strony.
• Zaciski śrubowe o stylu fixed - stabilne połączenie przewodów bez ryzyka samoistnego poluzowania.
• Wymiary montażowe: wysokość 100 mm, szerokość 30 mm, głębokość 30,5 mm.
• Masa netto ok. 101 g.
• Temperatura pracy -30 ... 80 °C - stabilna praca w chłodnych halach i w podwyższonej temperaturze otoczenia.

Kompaktowe gabaryty i standardowy aktuator ułatwiają wymianę w istniejących instalacjach bezpieczeństwa. Rozwiązanie jest przeznaczone do układów bezpieczeństwa, co potwierdza deklaracja przeznaczenia do systemów zabezpieczających.

Zastosowanie w układach bezpieczeństwa i parametry elektryczne

• Dwa styki rozwierne 2 NC - sygnalizacja otwarcia drogi dostępu.
• Napięcie bezpieczeństwa 240 V AC w kategorii AC1 i AC15.
• Prąd znamionowy bezpieczeństwa 10 A AC1 oraz 3 A AC15/DC13.
• Kategorie użytkowania zgodne z EN 60947-4-1 dla AC/DC1 stand. oraz EN 60947-5-1 dla AC15/DC13 sta.
• Przeznaczenie do układów bezpieczeństwa - tak.

Parametry elektryczne pozwalają na bezpośrednie sterowanie stycznikami i przekaźnikami bezpieczeństwa bez dodatkowych przekaźników pośredniczących w typowych obwodach maszynowych.

Zgodność i oznaczenia

• Aprobacje: CE, cCSAus, TÜV, EAC - potwierdzenie zgodności z wymaganiami rynkowymi.
• Dyrektywa RoHS 2011/65/EU 2015/863/EU.
• Zgodność REACH - produkt zawiera min. 1 substancję SVHC, ołów ETU, udział > 0,1 %, CAS 7439-92-1 96-45-7.
• Klasyfikacja WEEE 08/2018 - kategoria 5, urządzenia o wielkości < 50 cm.
