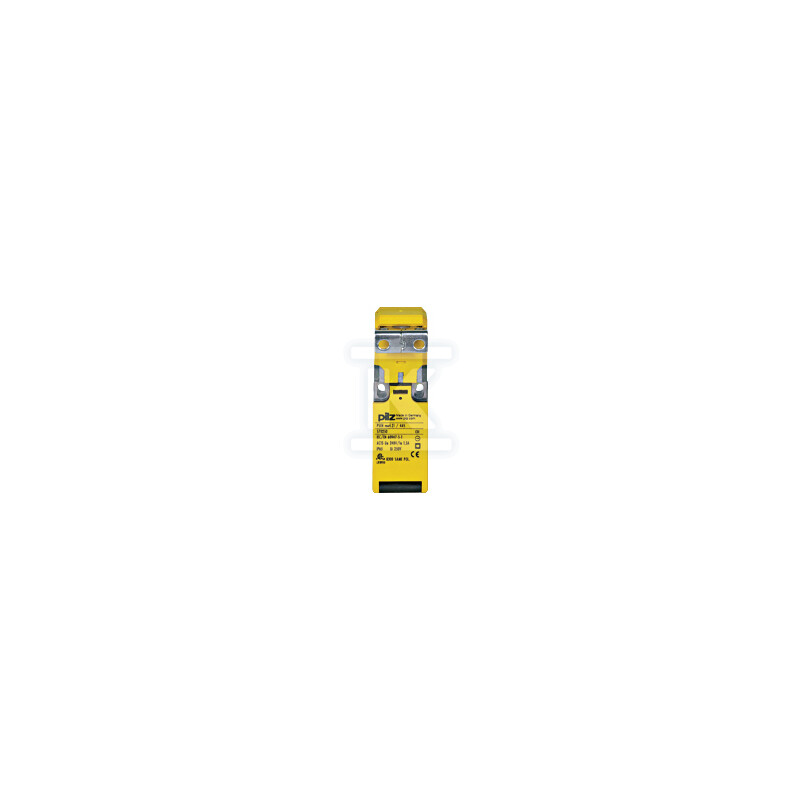

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, siła rozłączania 50 N, styki: 1 N/O, 2 N/C. 570250

Rozwiązanie do bezpiecznego zatrzymywania maszyn

Mechaniczny wyłącznik bezpieczeństwa z standardowym aktuatorem przeznaczony jest do sygnalizacji otwarcia osłon i zatrzymywania maszyn w układach bezpieczeństwa. Konstrukcja oznaczona katalogowo 570250 zapewnia wyraźne rozłączenie przy zadziałaniu mechanicznego aktuatora i współpracuje z logiką bezpieczeństwa wymagającą pewnego sygnału stykowego.

Konstrukcja i parametry mechaniczne

Urządzenie ma kompaktowe gabaryty ułatwiające montaż w ograniczonej przestrzeni: szerokość 30 mm, wysokość 100 mm i długość 30,5 mm. Standardowy aktuator pozwala na szybkie i powtarzalne zadziałanie bez konieczności indywidualnego dostrajania. Siła rozłączania wynosi 50 N, co oznacza stabilne działanie przy typowych ruchach osłony i ogranicza ryzyko przypadkowego niezadziałania.

Schemat stykowy to 1 styk rozwierny N/O oraz 2 styki zwierne N/C. Taki układ umożliwia realizację sygnału potwierdzającego zamknięcie oraz dwóch niezależnych kanałów bezpieczeństwa wymaganych w kategoriach bezpieczeństwa maszyn. Liczba styków rozwiernych 2 i zwiernych 1 jest zgodna z przeznaczeniem do układów bezpieczeństwa.

• sygnał stanu osłony na styku zwiernym N/O

Zastosowanie w układach bezpieczeństwa

Wyłącznik jest dedykowany do stosowania w obwodach bezpieczeństwa maszyn i urządzeń przemysłowych. Przeznaczenie do układów bezpieczeństwa potwierdzone jest parametrem producenta, co oznacza, że element może być częścią łańcucha bezpieczeństwa odpowiedzialnego za zatrzymanie napędu po otwarciu osłony, drzwi serwisowych lub bariery.

W praktyce instalator wykorzystuje go tam, gdzie potrzebne jest mechaniczne, bezpośrednie potwierdzenie pozycji osłony. Końcowy użytkownik zyskuje rozwiązanie, które reaguje na fizyczne otwarcie bez opóźnień związanych z elektroniką. Styki N/C zapewniają sygnalizację awaryjnego otwarcia, a styk N/O może służyć do informacji o stanie zamknięcia w sterowaniu.

Odporność i warunki pracy

Obudowa zapewnia stopień ochrony IP65, czyli odporność na pył oraz strumienie wody z węża. Parametr ten pozwala na montaż w środowiskach produkcyjnych z obecnością pyłu i zachlapania, bez dodatkowych osłon.

Zakres temperatury pracy od -30 °C do 80 °C umożliwia zastosowanie zarówno w chłodnych halach, jak i w miejscach o podwyższonej temperaturze otoczenia. Szeroki zakres temperaturowy ogranicza ryzyko utraty funkcjonalności w skrajnych warunkach sezonowych i procesowych.
