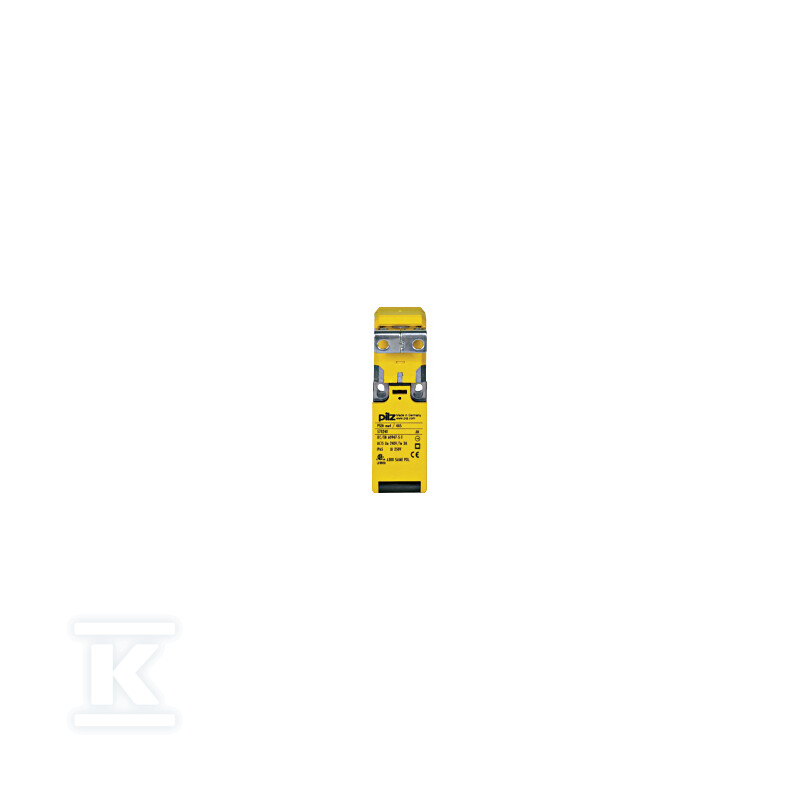

Mechaniczny wyłącznik bezpieczeństwa, ze standardowym aktuatorem, styki:1 N/O, 1 N/C. 570240

Mechaniczny wyłącznik bezpieczeństwa do monitorowania osłon maszyn

Wyłącznik mechaniczny 570240 z napędem standardowym przeznaczony jest do zabezpieczania dostępu do stref niebezpiecznych w maszynach przemysłowych. Urządzenie aktywowane jest mechanicznie i reaguje na otwarcie chronionej sekcji, przerywając obwód zasilania lub sygnalizując stan awaryjny. Kombinacja jednego styku normalnie otwartego i jednego normalnie zamkniętego umożliwia podłączenie zarówno do obwodów sterujących, jak i do systemów awaryjnego wyłączania.

Budowa i działanie z mechanicznym napędem standardowym

Konstrukcja oparta jest na standardowym aktuatorze mechanicznym, co upraszcza montaż przy drzwiach, pokrywach i ogrodzeniach. Wymiary czujnika to wysokość 100 mm, długość 30,5 mm i szerokość 30 mm, co pozwala na dyskretne osadzenie w obudowach maszyn bez konieczności dużych przeróbek.

• 1 N/O + 1 N/C - dwa niezależne styki pozwalają na realizację redundancji w obwodzie bezpieczeństwa i jednoczesne sterowanie sygnałem statusu.
• Mechaniczne wyzwalanie zapewnia bezpośrednią reakcję na pozycję osłony, bez elementów elektronicznych podatnych na zakłócenia.
• Przeznaczenie do układów bezpieczeństwa potwierdzone jest w danych ETIM, co ułatwia projektantom dobór komponentów do kategorii bezpieczeństwa.

Zastosowanie w systemach bezpieczeństwa i integracja z obwodami sterowania

Urządzenie sprawdza się w monitorowaniu położenia drzwi, pokryw i barier ochronnych. Po otwarciu zabezpieczonej części następuje zmiana stanu styków, co może spowodować zatrzymanie napędu lub wyłączenie zasilania sekcji roboczej.

• Integracja z różnymi obwodami sterowania dzięki uniwersalnej parze styków NO/NC.
• Kompatybilne z systemami awaryjnego wyłączania i nadzoru położenia osłon.

Warunki pracy i odporność środowiskowa

Wyłącznik pracuje w szerokim zakresie temperatur od -30 °C do 80 °C, co pozwala na montaż w chłodniach, halach produkcyjnych i pomieszczeniach o podwyższonej temperaturze. Stopień ochrony IP65 zapewnia szczelność na pył i strumienie wody, utrzymując niezawodność działania w warunkach przemysłowych.

• Zakres temperaturowy -30 ... 80 °C wspiera stabilną pracę przez cały rok.
• Klasa IP65 ogranicza wpływ zabrudzeń i wilgoci na mechanizm stykowy.
• Mechaniczna budowa zwiększa odporność na wibracje typowe dla maszyn.
