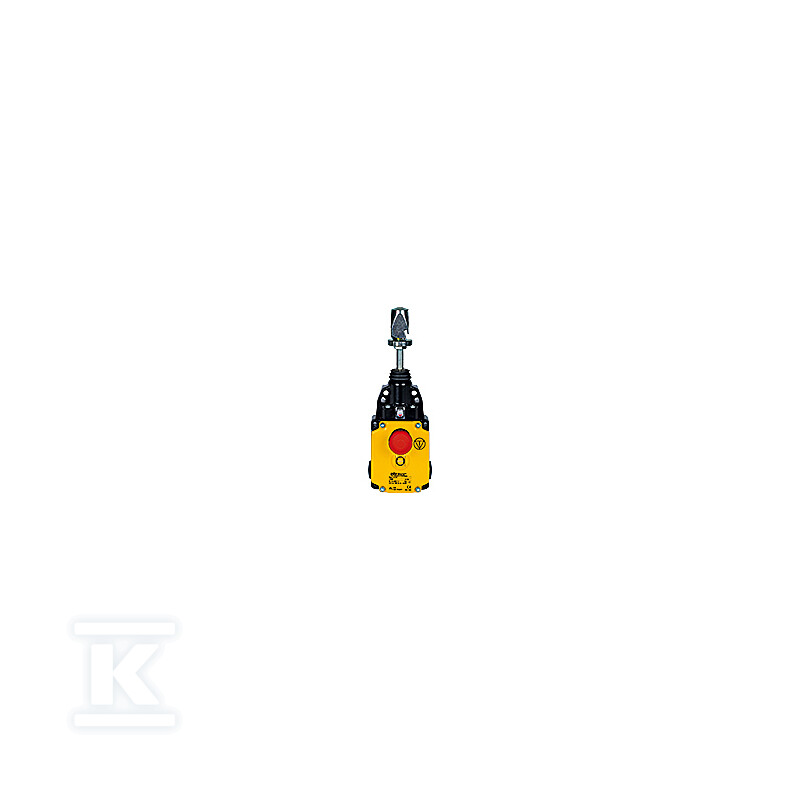

Wyłącznik linkowy z przyciskowym wyłącznikiem bezpieczeństwa, metalowa obudowa, styki 2xNZ + 2xNO, maks. siła sprężyny 175 N. 570301

Bezpieczne zatrzymanie maszyny przy użyciu linki i przycisku awaryjnego

Wyłącznik linkowy z wbudowanym przyciskowym wyłącznikiem bezpieczeństwa przeznaczony jest do natychmiastowego odcięcia napędu w sytuacjach zagrożenia. Metalowa obudowa i konfiguracja styków 2 x NZ + 2 x NO pozwalają na podłączenie zarówno obwodów sygnalizacyjnych, jak i wykonawczych w układach bezpieczeństwa. Czerwone wykonanie ułatwia szybką identyfikację urządzenia na maszynie.

Budowa i materiały

Obudowa wykonana jest z aluminium odlewanego ciśnieniowo, a element napędu z cynku odlewanego ciśnieniowo. Taki dobór materiałów zapewnia odporność mechaniczną w warunkach przemysłowych i stabilność pracy przy częstym uruchamianiu. Stopień ochrony IP67 gwarantuje szczelność na pył i zanurzenie, a zakres temperatur pracy od -30 °C do 80 °C pozwala na montaż w chłodnych halach i w miejscach o podwyższonej temperaturze otoczenia. Kolor czerwony jest standardem dla urządzeń bezpieczeństwa.

Wymiary pozwalają na montaż na słupie lub ramie maszyny:

• szerokość ok. 282 mm
• głębokość ok. 90,1 mm

Wbudowany przycisk zatrzymania awaryjnego umożliwia ręczne zadziałanie bez użycia linki.

Styki, siła sprężyny i parametry elektryczne

Urządzenie ma 2 styki rozwierne NZ i 2 styki zwierne NO. Maksymalna siła sprężyny wynosi 175 N, co określa próg zadziałania linki przy zerwaniu lub przesunięciu poza dopuszczalny zakres.

Parametry elektryczne kontaktu:

• napięcie kontaktu AC 240 V AC
• napięcie kontaktu DC 250 V DC
• prąd kontaktu 3 A

Konfiguracja 2 NA / 2 NC umożliwia realizację kategorii bezpieczeństwa z redundancją i monitorowaniem stanu.

Zastosowanie i zgodność

Wyłącznik linkowy sprawdza się w aplikacjach, gdzie wymagana jest ochrona strefy roboczej przed dostępem operatora. Maksymalna długość cięgna to 37 m, co pozwala na zabezpieczenie długich odcinków maszyny jednym urządzeniem.

Urządzenie jest oznaczone CE i posiada certyfikaty UKCA, EAC. Zgodność z wymaganiami RoHS jest deklarowana przez producenta.
