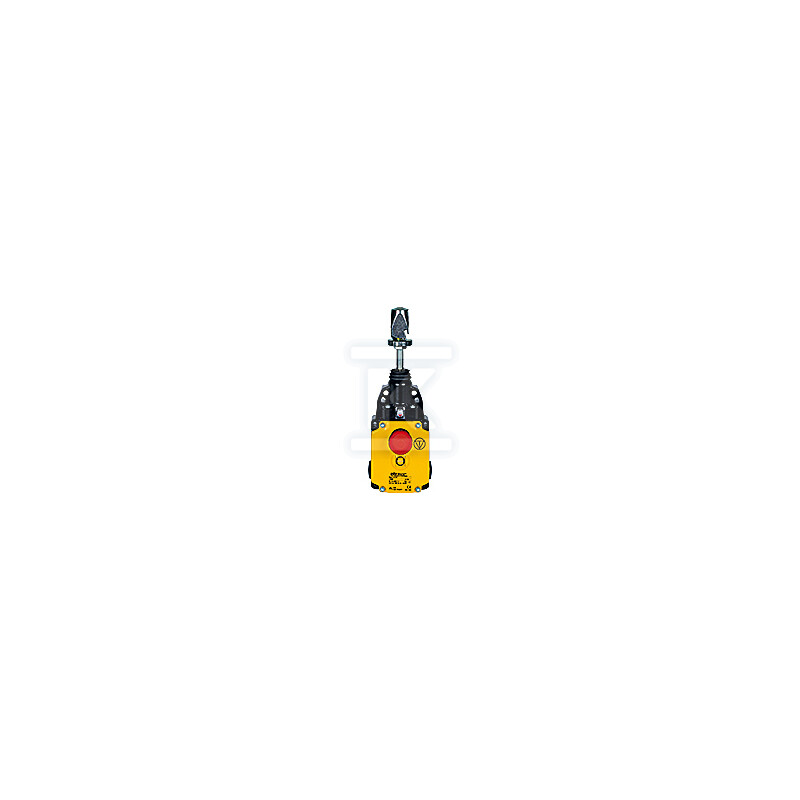

Wyłącznik linkowy z przyciskowym wyłącznikiem bezpieczeństwa, metalowa obudowa, styki 2xNZ + 2xNO, maks. siła sprężyny 300 N. 570300

Ręczne wyłączanie awaryjne na całej długości cięgna

Wyłącznik linkowy z przyciskowym wyłącznikiem bezpieczeństwa w metalowej obudowie pozwala na ręczne zatrzymanie procesów rozciągniętych w przestrzeni, takich jak przenośniki, linie technologiczne czy strefy pracy maszyn. Funkcja awaryjnego zatrzymania może być uruchomiona w dowolnym punkcie cięgna, co daje operatorowi realny wpływ na bezpieczeństwo na całej długości zabezpieczanego odcinka. Seria jest przeznaczona do montażu prostego i pracuje z maksymalną długością cięgna 75 m.

Budowa metalowa i montaż

Obudowa metalowa w kolorze czerwonym zapewnia odporność mechaniczną w warunkach przemysłowych. Wymiary 88 mm x 90,1 mm x 237 mm pozwalają na montaż w ograniczonej przestrzeni, a trzy wejścia kablowe M20 x 1,5 ułatwiają doprowadzenie okablowania. Przy prawidłowo zamkniętej pokrywie i zastosowaniu dławika o równoważnej specyfikacji uzyskiwana jest klasa szczelności IP67. Orientacja montażowa prosta upraszcza instalację na konstrukcjach nośnych.

Zastosowanie i sposób działania

Urządzenie działa jako ręcznie uruchamiany wyłącznik linkowy z dodatkowym przyciskowym wyłącznikiem bezpieczeństwa. Naciągnięcie linki w dowolnym miejscu powoduje zadziałanie styków, a maksymalna siła sprężyny 300 N zapewnia pewny powrót do pozycji wyjściowej po usunięciu przyczyny zadziałania. Konfiguracja styków 2 x NZ + 2 x NO, czyli 4 bieguny NO/NC, umożliwia bezpośrednie sterowanie obwodem zatrzymania oraz sygnalizację stanu. Rozwiązanie sprawdza się tam, gdzie potrzebna jest szybka reakcja operatora na całej długości strefy zagrożenia.

Warunki pracy i parametry elektryczne

Praca w zakresie temperatury otoczenia od -30 °C do 80 °C pozwala na zastosowanie zarówno wewnątrz, jak i na zewnątrz w typowych warunkach przemysłowych. Maksymalne napięcie AC 240 V i DC 250 V pokrywają standardowe obwody sterownicze. Stopień ochrony IP67 chroni przed pyłem i zachlapaniem wodą przy prawidłowym montażu. Jest oferowany w konfiguracji z cięgnem 75 m.
