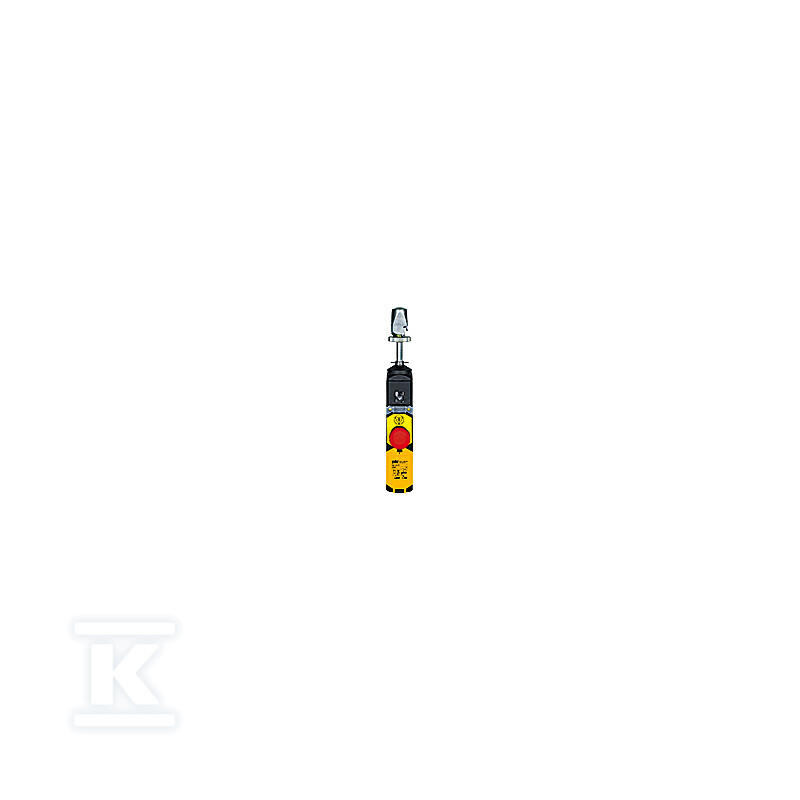

Wyłącznik linkowy z przyciskowym wyłącznikiem bezpieczeństwa, obudowa z tworzywa, styki 2xNZ + 2xNO, maks. siła sprężyny 175 N. 570303

Bezpieczeństwo maszyn z linkowym wyłącznikiem awaryjnym i przyciskowym E-STOP

Linkowy wyłącznik bezpieczeństwa zintegrowany z przyciskowym E-STOP pozwala na szybkie zatrzymanie maszyny zarówno przez pociągnięcie linki, jak i ręczne naciśnięcie przycisku. Rozwiązanie o numerze katalogowym 570303 łączy funkcję zabezpieczenia strefy cięgna z awaryjnym wyłącznikiem w jednej obudowie z tworzywa, co upraszcza montaż i ogranicza liczbę elementów na szafie sterowniczej. Czerwona obudowa sygnalizuje funkcję bezpieczeństwa, a układ styków 2xNC + 2xNO umożliwia podłączenie obwodów bezpieczeństwa i sygnalizacji jednocześnie.

Konstrukcja i materiały obudowy

Obudowa wykonana jest z poliamidu PA w dolnej i górnej części, co zapewnia lekkość przy zachowaniu sztywności mechanicznej. Aktuator linki wykonano z odlewu cynkowego, a zaciski przyłączeniowe to zaciski śrubowe typu cage clamp, ułatwiające szybkie i pewne podłączenie przewodów bez dodatkowych narzędzi. Wymiary urządzenia to wysokość 76,8 mm, szerokość 294 mm i głębokość 42,5 mm, a masa netto wynosi 680 g. Taki rozmiar pozwala na montaż w ograniczonej przestrzeni przy zachowaniu łatwego dostępu do przycisku E-STOP.

Parametry elektryczne i działanie styków

Układ styków to 2 styki rozwierne NC i 2 styki zwierne NO, przystosowane do pracy w kategorii użytkowania AC15/DC13 wg EN 60947-5-1. Napięcie AC15 w obwodzie bezpieczeństwa to 240 V, a maksymalny prąd AC15 w obwodzie bezpieczeństwa to 3 A. Maksymalna siła sprężyny wynosi 175 N, co definiuje próg zadziałania linki. Maksymalna długość cięgna to 37 m, co pozwala na zabezpieczenie długich stref peryferyjnych bez konieczności stosowania dodatkowych rozpraszaczy sygnału.

Warunki pracy i montaż

Urządzenie pracuje w temperaturze otoczenia od -25 °C do 70 °C i posiada stopień ochrony IP67, co oznacza pełną ochronę przed pyłem oraz odporność na zanurzenie. Dzięki temu nadaje się do montażu w środowiskach przemysłowych z zabrudzeniami i wilgocią. Obudowa z tworzywa i zaciski cage clamp ułatwiają instalację, a kompaktowe gabaryty pozwalają na umieszczenie wyłącznika w pobliżu chronionej strefy.

Zgodność i certyfikaty

Wyłącznik spełnia wymagania aprobat CE, UKCA, BG, cCSAus oraz EAC Eurasian. Zastosowanie normy EN 60947-5-1 dla kategorii AC15/DC13 potwierdza przydatność do obwodów sterowania i bezpieczeństwa.
