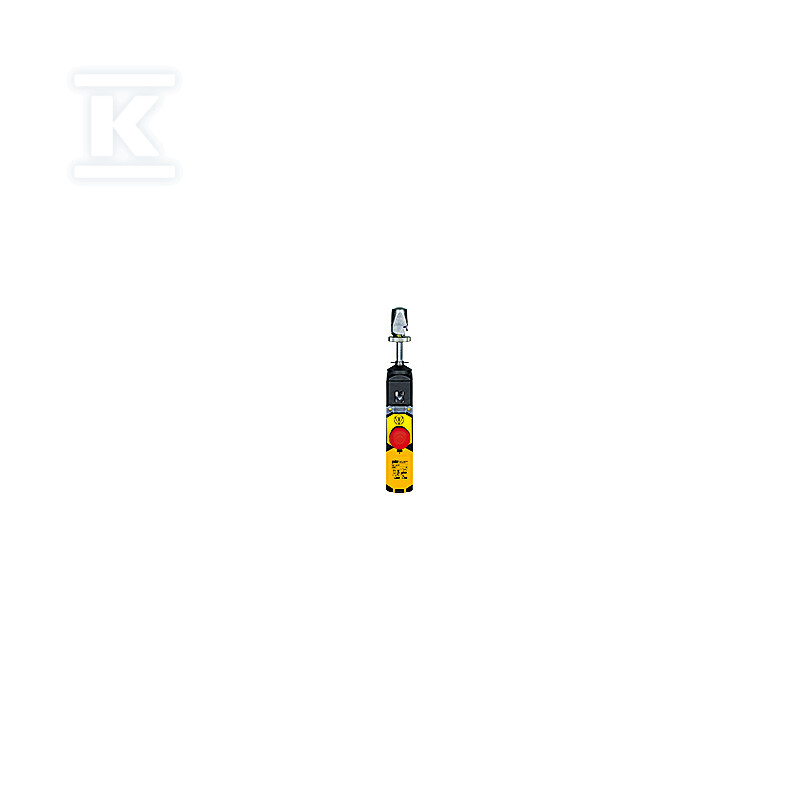

Wyłącznik linkowy z przyciskowym wyłącznikiem bezpieczeństwa, obudowa z tworzywa, styki 2xNZ + 2xNO, maks. siła sprężyny 300 N. 570302

Wyłącznik linkowy z przyciskowym wyłącznikiem bezpieczeństwa do ochrony szerokich stref roboczych

Wyłącznik linkowy 570302 to ręcznie uruchamiane urządzenie bezpieczeństwa zintegrowane z przyciskowym wyłącznikiem awaryjnym typu grzybkowego. Pozwala na natychmiastowe zatrzymanie maszyn i linii technologicznych z dowolnego punktu rozciągniętego cięgna, co jest szczególnie istotne przy przenośnikach, maszynach o rozległym polu pracy i strefach, w których operator musi mieć szybki dostęp do funkcji E-STOP. Konstrukcja z dwoma stykami rozwiernymi i dwoma zwiernymi zapewnia sygnalizację bezpieczeństwa i możliwość podłączenia obwodów pomocniczych w jednej obudowie. Maksymalna siła sprężyny 300 N gwarantuje pewny powrót cięgna do pozycji wyjściowej i stabilną pracę mechanizmu nawet przy długich liniach.

Konstrukcja i wykonanie

Obudowa wykonana jest z tworzywa, w kolorze czerwonym, z myślą o czytelnej identyfikacji funkcji bezpieczeństwa w hali produkcyjnej. Stopień ochrony IP67 jest osiągany przy prawidłowo zamkniętej pokrywie i zastosowaniu dławików kablowych zgodnych ze specyfikacją. Urządzenie ma trzy wloty kablowe M20 x 1,5, co ułatwia prowadzenie przewodów sterowniczych i sygnałowych w różnych konfiguracjach montażowych. Połączenia elektryczne realizowane są na zaciskach typu cage clamp, co przyspiesza montaż i zapewnia pewny styk bez konieczności stosowania dodatkowych narzędzi. Dwufunkcyjny przycisk grzybkowy łączy funkcję zatrzymania awaryjnego z mechanizmem pociągowym do zwolnienia, bez przycisku reset. Orientacja montażu boczna pozwala na dyskretne umieszczenie wyłącznika wzdłuż krawędzi maszyny.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje w zakresie temperatur od -25 °C do 70 °C, co umożliwia instalację zarówno wewnątrz, jak i na zewnątrz budynków w typowych warunkach przemysłowych. Maksymalna długość cięgna wynosi 75 m, dzięki czemu zasięg działania ogranicza się wyłącznie do długości liny. Styki bezpieczeństwa w układzie 2 x NZ + 2 x NO są przystosowane do pracy AC15 przy napięciu 240 V i prądzie 3 A. Mechanizm sprężynowy o maksymalnej sile 300 N zapewnia szybką reakcję na pociągnięcie liny i niezawodne zadziałanie funkcji zatrzymania. Zabezpieczenie IP67 chroni wnętrze przed pyłem i zachlapaniem, a solidna budowa jest przeznaczona do użytku w wymagających środowiskach produkcyjnych. Wyłącznik posiada aprobaty CE, UKCA, BG, cCSAus i EAC.

Zastosowanie w automatyce przemysłowej

Rozwiązanie sprawdza się w aplikacjach, gdzie konieczne jest bezpieczne zamknięcie procesu na rozległym obszarze, np. przy przenośnikach taśmowych, liniach pakujących i maszynach z długim frontem roboczym. Pociągnięcie cięgna w dowolnym miejscu powoduje natychmiastowe zadziałanie styku bezpieczeństwa i uruchomienie funkcji E-STOP, co zwiększa ochronę operatorów pracujących wzdłuż całej strefy. Elastyczność montażu i odporność na warunki środowiskowe pozwalają na stałą pracę w halach produkcyjnych oraz w instalacjach narażonych na zabrudzenia i zmiany temperatury.
