Przekaźnik bezpieczeństwa PSEN sg auxiliary release pin 570871

Akcesorium do systemu blokad bezpieczeństwa PSEN sg

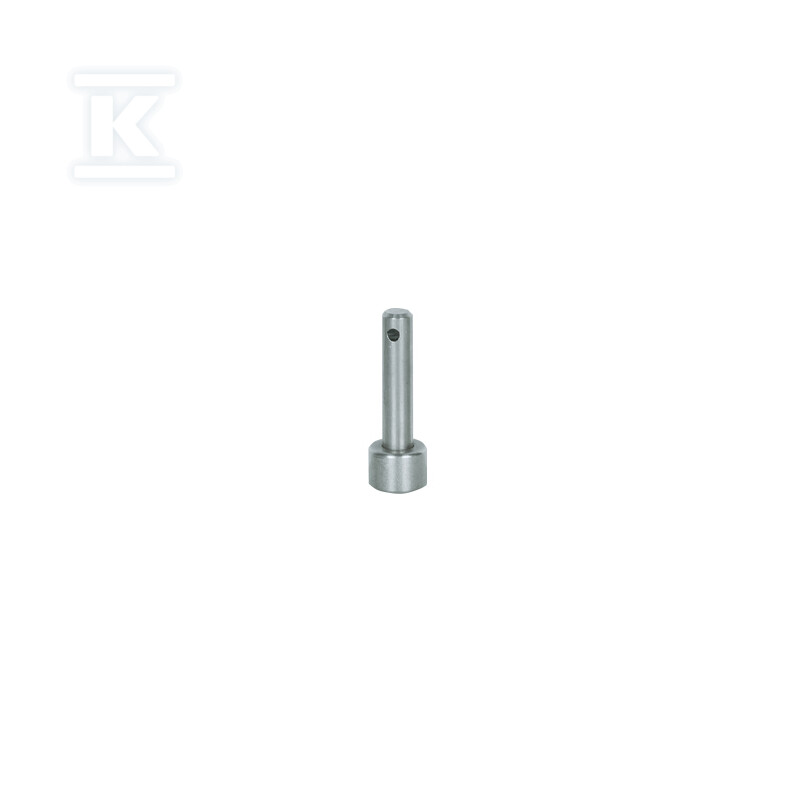

Pin zwalniający pomocniczy 570871 to element dodatkowy przeznaczony do systemu bezpiecznych bram PSEN sg. W klasyfikacji ETIM występuje jako krzywka, czyli akcesorium montażowe współpracujące z mechanizmem blokady osłony. Rozwiązanie jest projektowane z myślą o instalatorach, którzy potrzebują pewnego i powtarzalnego sposobu na ręczne odblokowanie zabezpieczonej osłony oraz o operatorach oczekujących szybkiego i bezpiecznego dostępu w sytuacjach serwisowych.

W praktyce pin stanowi uzupełnienie interfejsu awaryjnego. W systemach PSEN sg dostępny jest mechanizm escape release, co oznacza możliwość uwolnienia zablokowanej osłony od wewnątrz. Typowe wykonanie przewiduje turn release, czyli zwalnianie poprzez obrót, co ogranicza ryzyko przypadkowego użycia i pozwala na jednoznaczną obsługę bez narzędzi.

Kompatybilność i zastosowanie w zabezpieczeniach maszyn

Akcesorium współpracuje z aktorem PSEN sg2, stosowanym w bezpiecznych blokadach z funkcją safe guard locking. System drugiej generacji realizuje bezpieczne sprzężenie z osłoną zgodnie z EN 60947-5-3 i jest deklarowany do zastosowań do poziomu PL e. Dzięki temu instalator może budować obwody bezpieczeństwa spełniające wymagania maszyn z kategorią ryzyka wymagającą bardzo wysokiej niezawodności.

Dwa wejścia sygnałowe w układzie sterującym pozwalają na podłączenie dodatkowych czujników lub sygnałów stanu osłony. Zasilanie układu bazowego realizowane jest napięciem 24 V DC, co upraszcza integrację z powszechnie stosowaną automatyką przemysłową 24 V. Połączenie przewidziane jest w formie wtykowych zacisków sprężynowych, a zalecane prowadzenie to przewody LiYY 24 x 0,5 mm2, co ułatwia szybki montaż i serwis bez konieczności użycia narzędzi zaciskowych.

Montaż i warunki pracy

Obudowa systemu PSEN sg zapewnia klasę ochrony IP54, czyli odporność na pył oraz zachlapanie, co przekłada się na stabilną pracę w typowych warunkach hali produkcyjnej. Aktor wykonany jest ze stali nierdzewnej, co ogranicza korozję i zachowuje powtarzalność siły trzymania w środowisku z wilgocią i zabrudzeniami.

W dokumentacji systemowej podawane są wymiary charakterystyczne dla zespołu: wysokość 465 mm, szerokość 46,5 mm, głębokość 74,5 mm, przy masie netto ok. 1080 g i masie brutto ok. 1170 g. Takie gabaryty pozwalają na montaż na standardowych profilach maszynowych bez konieczności dodatkowych wzmocnień.

Dla instalatora pin zwalniający oznacza mniej czynności serwisowych i brak konieczności demontażu całej blokady w celu uzyskania dostępu awaryjnego. Dla użytkownika końcowego to gwarancja, że w sytuacji awaryjnej osłonę można bezpiecznie otworzyć zgodnie z zasadami ergonomii i bezpieczeństwa pracy.
