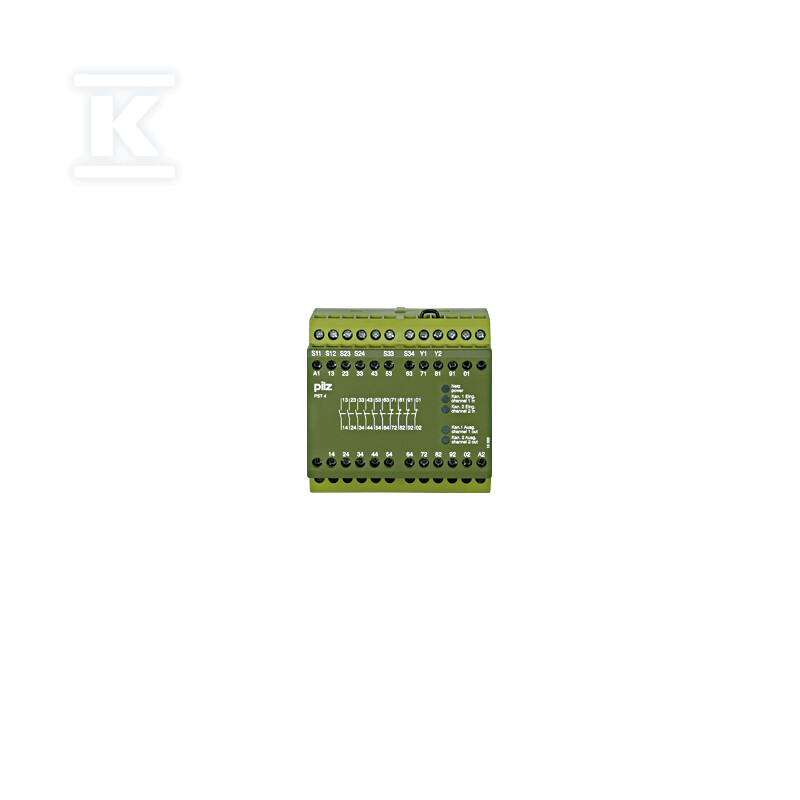

Przekaźnik bezpieczeństwa, bramka, okablowanie 2-kan. z detekcją zwarć, 6 N/O + 4 N/Z, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 720300

Przekaźnik bezpieczeństwa do monitorowania bramek z dwukanałowym okablowaniem i detekcją zwarć

Samodzielny przekaźnik bezpieczeństwa przeznaczony do kontroli bram bezpieczeństwa z dwukanałowym okablowaniem i detekcją zwarć między stykami. Zapewnia 6 bezzwłocznych wyjść bezpieczeństwa typu N/O oraz 4 wyjścia sygnalizacyjne N/C, zasilanie 24 V DC i wbudowaną pętlę sprzężenia zwrotnego. Szerokość 90 mm pozwala na montaż w standardowych rozdzielnicach, a zintegrowane zaciski śrubowe upraszczają podłączenie na etapie instalacji.

Konstrukcja i montaż

Urządzenie ma wymiary 90 mm szerokości, 87 mm wysokości i 121 mm głębokości, przy masie netto ok. 530 g. Obudowa z frontem z PMMA i klasą ochrony IP40 jest przeznaczona do montażu na szynie montażowej w dowolnej pozycji. Złącza śrubowe są stałe, przystosowane do przewodów 24 - 10 AWG. Materiał styków to AgSnO2 z dodatkową warstwą Au 0,2 µm, co wspiera trwałość przełączeń w obwodach bezpieczeństwa. Montaż jest możliwy w temperaturze otoczenia od -10 °C do 55 °C, przy wilgotności do 93 % r.h. przy 40 °C, bez kondensacji.

• montaż na szynie, dowolna pozycja
• zintegrowane zaciski śrubowe
• kompaktowa obudowa 90 mm szerokości
• pętla sprzężenia zwrotnego i wejście startowe w standardzie

Funkcje bezpieczeństwa i monitorowanie

Przekaźnik realizuje monitorowanie bramki bezpieczeństwa z kontrolą jednoczesności ok. 4 s. Dwukanałowe wejścia wykrywają zwarcia między stykami, a wbudowana pętla sprzężenia zwrotnego pozwala na nadzorowanie obwodu wykonawczego. Jest odpowiedni do kontroli przełączników magnetycznych i wspiera kategorię zatrzymania 0 według IEC 60204.

Poziom bezpieczeństwa to PL e wg EN ISO 13849-1 oraz SIL 3 wg IEC 61508. Wyjścia bezpieczeństwa są bezzwłoczne, 6 styku N/O, a sygnalizacyjne 4 styku N/C. Brak funkcji wyciszenia. Aprobata TÜV oraz certyfikat UL potwierdzają zgodność z wymaganiami dla urządzeń bezpieczeństwa.

• detekcja zwarć między stykami w okablowaniu 2-kanałowym
• monitorowanie jednoczesności ok. 4 s
• pętla sprzężenia zwrotnego i wejście startowe
• 6 wyjść bezpieczeństwa N/O + 4 wyjścia sygnalizacyjne N/C

Parametry pracy i zgodność

Zasilanie DC 24 V, pobór mocy 5,5 W. Styki bezpieczeństwa dopuszczają 240 V AC przy 8 A w kategorii AC1 oraz 24 V DC przy 8 A. W kategorii AC15/DC13 znamionowe napięcie to 230 V AC przy 5 A i 24 V DC. Dane pilot duty B300, R300 oraz oznaczenie UL 240 VAC GP wspierają zastosowanie w sterowaniu stycznikami i sygnalizacją.

Zgodność EMC wg EN 60947-5-1, EN 61000-6-2, EN 61326-3-1, odporność na wibracje wg EN 60068-2-6. Odstępy powietrzne i pełzania wg EN 60947-1, kategoria przepięciowa III/II, stopień zanieczyszczenia 2. Spełnia wymagania klimatyczne EN 60068-2-78.
