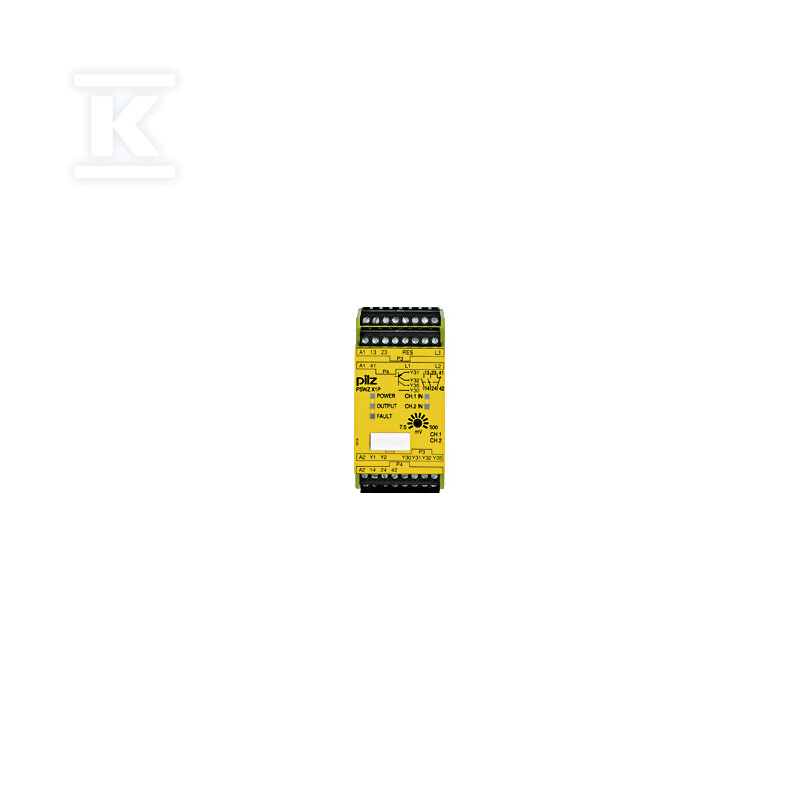

Przekaźnik bezpieczeństwa, monitor zatrzymania, 2 N/O + 1 N/Z + 2 SC, 24–240 V AC/DC, UM = 0, 0075–0, 5 V AC/DC, UMmax 690 V, szerokość 45 mm 777951
Monitor zatrzymania silnika dla układów bezpieczeństwa
Samodzielny przekaźnik bezpieczeństwa przeznaczony do nadzoru stanu zatrzymania maszyn z napędem silnikowym. Pracuje w układach 1- lub 2-kanałowych i monitoruje napięcie elektromotoryczne powstające podczas wybiegu silnika, co pozwala potwierdzić rzeczywiste zatrzymanie wirnika przed zezwoleniem na dostęp do strefy zagrożenia. Zasilanie 24-240 V AC/DC w jednym urządzeniu upraszcza dobór na obiekcie, a szeroki zakres mierzonego napięcia UM 0,0075-0,5 V AC/DC z maksymalnym napięciem UMmax 690 V pokrywa większość małych i średnich silników. Szerokość 45 mm umożliwia montaż w standardowej rozdzielnicy obok innych elementów serii.
Budowa, montaż i obsługa
Obudowa ma wymiary 94 mm wysokości, 45 mm szerokości i 121 mm głębokości, przy masie netto ok. 325 g. Dolna część obudowy wykonana jest z PPO UL 94 V1, przedni panel z ABS UL 94 V0, co zapewnia odporność mechaniczną i klasę palności wymaganą w szafach sterowniczych. Stopień ochrony obudowy IP40, a pozycja montażowa dowolna. Zaciski śrubowe w wersji wtykowej przyjmują przewody 24-14 AWG, co ułatwia szybkie okablowanie na płycie. Dwa styki bezpieczeństwa bezwłoczne N/O oraz jeden styk sygnalizacyjny N/Z w połączeniu z dwoma wyjściami półprzewodnikowymi SC dają elastyczność w sygnalizacji stanu i sterowaniu obwodów pomocniczych bez dodatkowych przekaźników.
Zasilanie, wyjścia i zakres pomiarowy
Urządzenie zasilane jest napięciem 24-240 V AC/DC, pobór mocy ok. 5 VA w AC i ok. 3 W w DC. Zakres częstotliwości obwodu pomiarowego 0-3000 Hz pozwala na współpracę z różnymi typami silników. Wartość zadziałania Uon ustawiana jest w zakresie ok. 7,5-500 mV, a wartość powrotu Uoff wynosi 2 × Uon, co zapewnia histerezę i stabilną pracę przy zmiennych warunkach. Tolerancja zewnętrznego napięcia DC -20 %/+20 %. Styki bezpieczeństwa wytrzymują 240 V AC przy 6 A AC1 oraz 24 V DC przy 6 A DC1, a styki sygnalizacyjne 230 V AC przy 3 A AC15 i 24 V DC w DC13. Materiał styków AgCuNi ogranicza zużycie przy częstych przełączeniach.
Warunki pracy, zgodność i certyfikaty
Przekaźnik pracuje w temperaturze otoczenia od -10 °C do 55 °C, w kategorii przepięciowej III/II i stopniu zanieczyszczenia 2. Spełnia wymagania EMC wg EN 60947-5-1, EN 61000-6-2, EN 61000-6-4, EN 61326-3-1 oraz EN 60947-1. Oznakowania: CCC, CE, UKCA, cULus Listed, EAC, TÜV. Konstrukcja jest zgodna z RoHS. Dzięki kompaktowej budowie, uniwersalnemu zasilaniu i wbudowanemu nadzorowi napięcia wybiegu urządzenie sprawdza się w maszynach z osłonami interlock, bramami i stanowiskami serwisowymi, gdzie potwierdzenie zatrzymania napędu jest warunkiem bezpieczeństwa.
