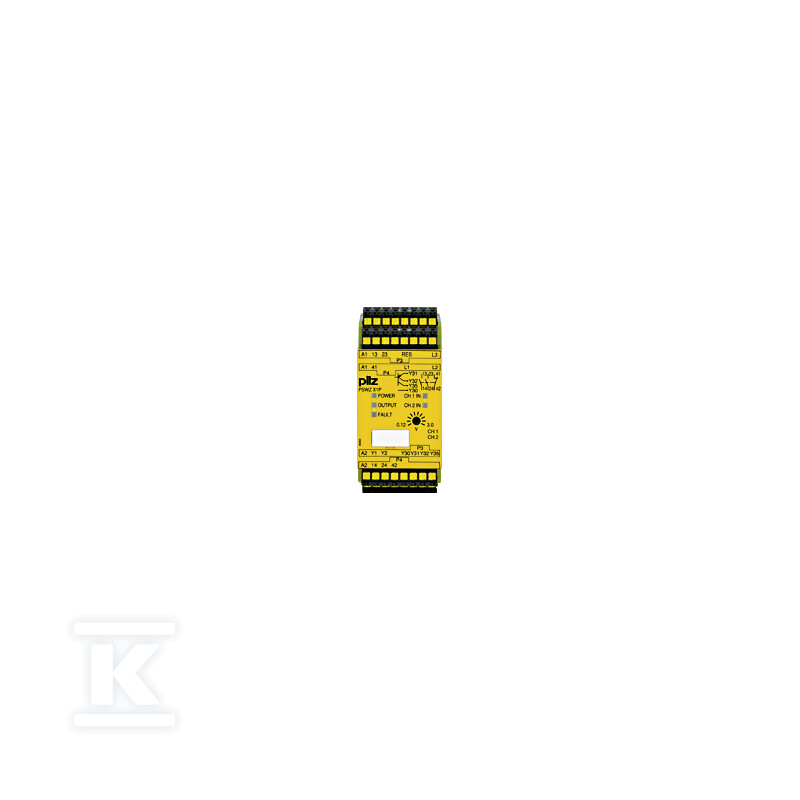

Przekaźnik bezpieczeństwa, monitor zatrzymania, wejścia 1/3-fazowe, 2 N/O + 1 N/Z + 2 SC, 24–240 V AC/DC, UMmax 690 V, próg 120–3000 mV, szerokość 45 mm, zaciski wtykowe sprężynowe 787950

Samodzielny monitor zatrzymania silnika z wyjściami bezpieczeństwa

Samodzielne urządzenie do kontroli zatrzymania silników jednofazowych i trójfazowych, przeznaczone do układów bezpieczeństwa. Monitoruje napięcie EMC powstające podczas wybiegu silnika.

Budowa i montaż

Urządzenie ma szerokość 45 mm i pasuje w standardowy moduł na szynę DIN. Wymiary gabarytowe to wysokość 101 mm i głębokość 121 mm, masa netto ok. 325 g. Obudowa zapewnia klasę ochrony IP40. Połączenia wykonano na zaciskach wtykowych sprężynowych. Styki są typu plug-in.

Wejścia pomiarowe i wyjścia

Wejścia pomiarowe obsługują silniki 1/3-fazowe w układzie 2-kanałowym. Przekaźnik monitoruje napięcie resztkowe w zakresie ok. 0,12-3 V, z progiem przełączania w przedziale 120-3000 mV, przy maksymalnym napięciu pomiarowym UMmax 690 V.

Wyjścia:

• 2 bezzwłoczne styki bezpieczeństwa typu N/O
• 1 styk sygnalizacyjny N/Z
• 2 półprzewodnikowe wyjścia sygnalizacyjne 24 V DC

Parametry styków mechanicznych to 24 V DC / 6 A oraz 240 V AC / 6 A. Rozwiązanie spełnia wymagania kategorii bezpieczeństwa 4 i jest przeznaczone do kontroli zatrzymania.

Zasilanie, warunki pracy i zgodność

Zasilanie sterujące obejmuje zakres 24-240 V AC/DC, przy typie napięcia AC/DC 50 Hz. Praca w temperaturze od -10 °C do 55 °C. Urządzenie jest przeznaczone do układów bezpieczeństwa.

Zgodności deklarowane dla tego typu wykonania to CE, UKCA, CCC, cULus Listed, EAC oraz TÜV.
