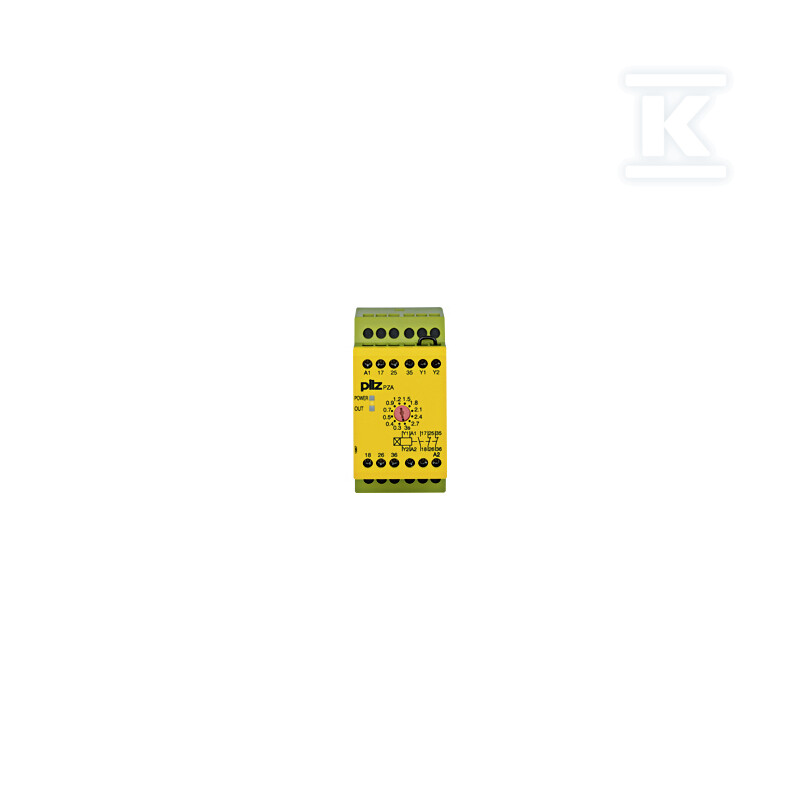

Przekaźnik czasowy, opóźnienie załączenia, 1 N/O + 2 N/Z, 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane, 12 poziomów 0, 3–3 s, pętla sprzężenia zwrotnego 774041

od 1 szt.1 098,27 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY286
Indeks producenta:774041
EAN:4046548012439
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Głębokość: 121 mm
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 1
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 2
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Stopień ochrony (IP): IP40
Szerokość: 45 mm
Wysokość: 87 mm
Zakres nastawy czasu: 0.3 ... 3 s
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,045 m / 0,121 m / 0,255 kg
Kod celny:85364190

Przekaźnik czasowy, opóźnienie załączenia, 1 N/O + 2 N/Z, 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane, 12 poziomów 0, 3–3 s, pętla sprzężenia zwrotnego 774041

Kompaktowy przekaźnik bezpieczeństwa z opóźnieniem załączenia

Autonomiczny przekaźnik bezpieczeństwa do obwodów zatrzymania awaryjnego z napięciem sterowania 24 V DC. Jednokanałowe okablowanie wejściowe i trzy styki wyjściowe - jeden normalnie otwarty oraz dwa normalnie zamknięte - dają elastyczność w budowie obwodów bezpieczeństwa maszyn. Wbudowana funkcja opóźnienia załączenia z monitorowaniem pętli sprzężenia zwrotnego zwiększa niezawodność sterowania i pozwala kontrolować integralność obwodu.

Budowa i montaż w rozdzielnicy

Urządzenie ma szerokość 45 mm, wysokość 87 mm i głębokość 121 mm, co pozwala na oszczędne zagospodarowanie miejsca w szafie sterowniczej. Połączenie elektryczne realizowane jest przez zintegrowane zaciski śrubowe, zapewniające pewne i trwałe przyłączenie przewodów. Stopień ochrony IP40 chroni wnętrze przed ciałami stałymi. Kompaktowa obudowa i standardowe wymiary montażowe ułatwiają instalację obok innych aparatów modułowych.

  • szerokość 45 mm umożliwia montaż w ciasnych rozdzielnicach
  • zaciski śrubowe zintegrowane z obudową bez dodatkowych listew
  • wymiary 87 mm wysokości i 121 mm głębokości pasują do typowych szyn DIN

Funkcja czasowa i pętla sprzężenia zwrotnego

Przekaźnik pracuje jako przekaźnik czasowy z opóźnieniem załączenia. Zakres nastawy czasu wynosi 0,3 ... 3 s, dostępny w 12 poziomach, co pozwala dobrać opóźnienie do konkretnego procesu startowego. Monitorowanie pętli sprzężenia zwrotnego kontroluje poprawność zamknięcia obwodu bezpieczeństwa i sygnalizuje nieprawidłowości w sekwencji załączania. Dzięki temu układ reaguje na przerwanie lub nieprawidłowe podłączenie zwrotne.

  • 12 nastaw czasu w zakresie 0,3 ... 3 s
  • opóźnienie załączenia chroni przed zbyt szybkim ponownym uruchomieniem
  • kontrola pętli sprzężenia zwrotnego podnosi bezpieczeństwo funkcjonalne

Zastosowanie w systemach przemysłowych

Przeznaczony do samodzielnej pracy w systemach wymagających bezpiecznego i szybkiego wyłączenia urządzeń w sytuacjach awaryjnych. Konfiguracja jednokanałowa umożliwia podłączenie zewnętrznych przycisków awaryjnych. Trzy styki wyjściowe - 1 N/O + 2 N/Z -. Zasilanie 24 V DC jest standardem w sterowaniach maszynowych.

  • obwody zatrzymania awaryjnego z jednym kanałem wejściowym
  • integracja z systemami wymagającymi monitorowania zwrotnego
