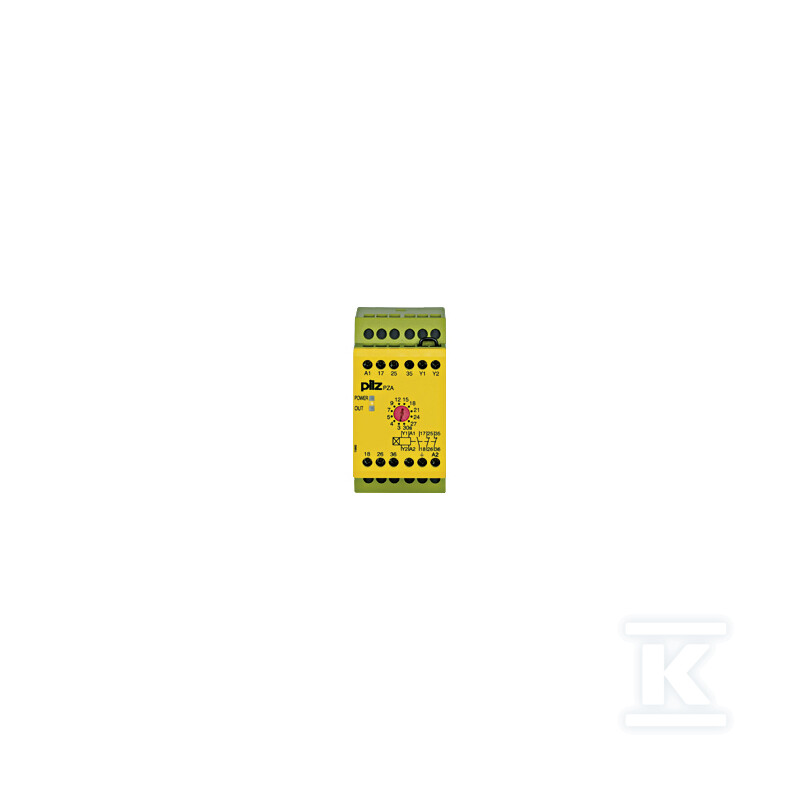

Przekaźnik czasowy, opóźnienie załączenia, 1 N/O + 2 N/Z, 230 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane, 12 poziomów 3–30 s, pętla sprzężenia zwrotnego 774040

od 1 szt.1 098,27 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY288
Indeks producenta:774040
EAN:4046548012446
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Głębokość: 121 mm
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 1
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 2
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Stopień ochrony (IP): IP40
Szerokość: 45 mm
Wysokość: 87 mm
Zakres nastawy czasu: 3 ... 30 s
Znamionowe napięcie sterowania Us dla AC 50 Hz: 230 ... 230 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,045 m / 0,121 m / 0,35 kg
Kod celny:85364900

Przekaźnik czasowy, opóźnienie załączenia, 1 N/O + 2 N/Z, 230 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane, 12 poziomów 3–30 s, pętla sprzężenia zwrotnego 774040

Samodzielny przekaźnik bezpieczeństwa z opóźnieniem załączenia 230 V AC

Samodzielny przekaźnik bezpieczeństwa z funkcją opóźnienia załączenia przeznaczony jest do zabezpieczania obwodów sterowniczych tam, gdzie potrzebne jest kontrolowane, opóźnione załączenie wyjść po pojawieniu się sygnału sterującego. Urządzenie pracuje z napięciem sterowania 230 V AC, ma wejście okablowane 1-kanałowo i trzy styki wyjściowe w układzie 1 N/O + 2 N/Z. Wbudowane monitorowanie pętli sprzężenia zwrotnego pozwala wykryć przerwę w obwodzie bezpieczeństwa i uniemożliwić nieautoryzowane załączenie. Szerokość 45 mm umożliwia montaż w standardowej rozdzielnicy modułowej, a zintegrowane zaciski śrubowe upraszczają okablowanie na etapie instalacji.

Budowa, montaż i połączenia

Obudowa o wymiarach 45 mm szerokości, 87 mm wysokości i 121 mm głębokości waży ok. 350 g i wykonana jest z tworzywa ABS UL 94 V0 na froncie. Stopień ochrony obudowy to IP40, a zaciski są typu stałego z połączeniem śrubowym przystosowanym do przewodów AWG 24-10. Montaż dopuszczalny jest w dowolnej pozycji, co ułatwia zabudowę w ograniczonej przestrzeni. Frontowa płyta z tworzywa samogasnącego zapewnia odporność mechaniczną, a konstrukcja bez kondensacji wspiera pracę w środowisku o wilgotności względnej do 93 % przy 40 °C w zakresie temperatur od -10 °C do 55 °C. Odporność na wibracje wg EN 60068-2-6 oraz zgodność klimatyczna wg EN 60068-2-78 przekładają się na stabilną pracę w typowych warunkach przemysłowych.

Parametry elektryczne i dokładność czasowa

Zasilanie 230 V AC przy poborze ok. 4,5 VA zapewnia prostą integrację z sieciami sterowniczymi 50 Hz. Styki wykonane są z AgSnO2 z dodatkową powłoką Au 0,2 µm, co ogranicza problemy z mikroprądami. W kategorii AC1 bezpieczne styki wytrzymują 240 V przy 6 A, w kategorii AC15 230 V przy 4 A, a w DC1 24 V przy 6 A. Dla obciążeń DC13 znamionowe napięcie wynosi 24 V. Zastosowanie zgodne z EN 60947-4-1 i EN 60947-5-1 oraz pilot duty B300, R300 i AC 240 V G.P. wg UL ułatwia dobór do obwodów sterowniczych i sygnalizacyjnych.

Funkcja czasowa to opóźnienie załączenia z 12 fabrycznie zdefiniowanymi poziomami: 3 s, 4 s, 5 s, 7 s, 9 s, 12 s, 15 s, 18 s, 21 s, 24 s, 27 s i 30 s. Tolerancja nastawy wynosi -15 % / +15 % +50 ms, a powtarzalność 2 %, co daje przewidywalne czasy załączenia przy wielokrotnych cyklach. Minimalny czas opóźnienia liczony jest jako tv -15 %. Dzięki temu przekaźnik sprawdza się przy sekwencjach startowych, synchronizacji napędów i zabezpieczeniach czasowych, gdzie krótki, powtarzalny odstęp jest wymagany.

Zastosowanie i zgodność normatywna

Urządzenie jest przeznaczone do obwodów bezpieczeństwa wymagających 1-kanałowego okablowania wejścia i dwóch niezależnych styków zwiernych plus jeden rozwierny na wyjściu. Monitorowanie pętli sprzężenia zwrotnego wspiera realizację funkcji zatrzymania awaryjnego i zabezpieczeń drzwiowych zgodnie z praktyką instalacyjną. Kategoria przepięciowa III / II oraz stopień zanieczyszczenia 2, określone wg EN 60947-1, a także zgodność EMC wg EN 61000-6-2 i EN 61326-3-1 pozwalają na montaż w rozdzielnicach przemysłowych.

Potwierdzeniem przydatności są aprobaty CE, CCC, UKCA, cULus Listed, EAC Eurasian i TÜV. Zgodność z EN 60947-5-1 dla styków pomocniczych oraz EN 60068-2-6 dla wibracji ułatwia akceptację przez instalatorów i audytorów.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
