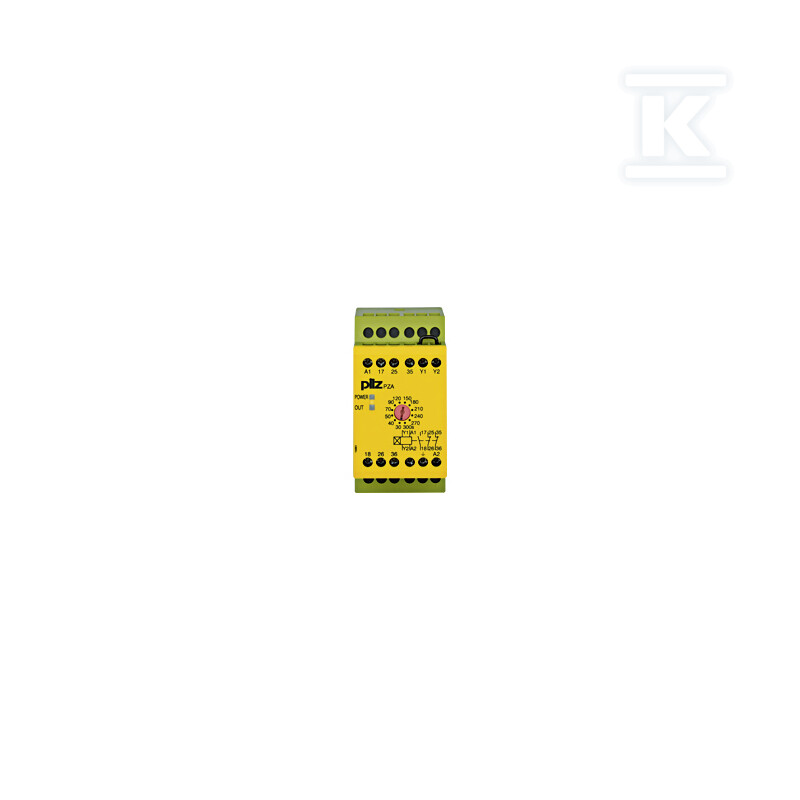

Przekaźnik czasowy, opóźnienie załączenia, 1 N/O + 2 N/Z, 230 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane, 12 poziomów 30–300 s, pętla sprzężenia zwrotnego 774026
Samodzielny przekaźnik czasowy z opóźnieniem załączenia do zabezpieczeń maszyn
Urządzenie realizuje funkcję opóźnionego załączenia w obwodach bezpieczeństwa, z pozytywnie sterowanymi wyjściami przekaźnikowymi. Posiada 1 bezpieczny styk zwierny N/O z opóźnieniem oraz 2 styki pomocnicze rozwierne N/C również z opóźnieniem. Zintegrowane zaciski śrubowe i szerokość 45 mm pozwalają na montaż na szynie DIN w rozdzielnicy sterowniczej bez dodatkowych adapterów. Sygnalizacja LED informuje o stanie zasilania oraz o stanie kanałów 1/2, co ułatwia szybką kontrolę podczas uruchomienia i diagnostyki.
Budowa i montaż na szynie DIN
Obudowa ma wymiary szerokość 45 mm, wysokość 87 mm i głębokość 121 mm. Połączenie elektryczne realizowane jest poprzez zintegrowane zaciski śrubowe, co daje pewny kontakt i możliwość szybkiego okablowania w warunkach warsztatowych. Stopień ochrony IP40 chroni wnętrze przed ciałami stałymi. Materiał styków AgSnO2 + 0,2 µm Au zapewnia stabilną pracę przy małych i dużych prądach. Opóźnienie wyłączenia wynosi ok. 40 ms, a czas odzyskiwania po zaniku zasilania przy maksymalnej częstotliwości łączenia 1/s to ok. 80 ms.
Zasada działania, pętla sprzężenia zwrotnego i sygnalizacja
Przekaźnik pracuje jako urządzenie czasowe z opóźnieniem załączenia. Czas startuje dopiero po zamknięciu pętli sprzężenia zwrotnego, co jest warunkiem rozpoczęcia odliczania. Przy przerwaniu napięcia zasilania w obwodzie wejściowym bezpieczny styk otwiera się, a styki pomocnicze zamykają się. Po przywróceniu napięcia bezpieczny styk zamyka się z opóźnieniem, a styki pomocnicze otwierają się. Nastawę czasu wykonuje się pokrętłem, dostępnych jest 12 wartości w zakresie od 30 s do 300 s. Monitorowanie pętli sprzężenia zwrotnego zwiększa bezpieczeństwo układu i uniemożliwia ominięcie zabezpieczenia.
Zastosowania w obwodach bezpieczeństwa i kompatybilność
Urządzenie jest przeznaczone do pracy w obwodach bezpieczeństwa zgodnie z VDE 0113-1 i EN 60204-1, m.in. przy ruchomych osłonach z odblokowaniem z opóźnieniem wg prEN 1088. Sprawdzi się jako element układów z przekaźnikami bezpieczeństwa serii PNOZ oraz monitorami bram bezpieczeństwa serii PST. Jednokanałowe okablowanie wejścia upraszcza instalację, a wyjścia z opóźnieniem pozwalają na kontrolowane zwolnienie blokady mechanicznej po spełnieniu warunków bezpieczeństwa.
Warunki pracy i parametry elektryczne
Napięcie sterowania AC wynosi 230 V przy tolerancji -15 %/+10 % i zakresie częstotliwości 50 - 60 Hz. Pobór mocy przy zasilaniu AC to ok. 4,5 VA. Pętla sprzężenia zwrotnego pracuje z napięciem DC 24,0 V i prądem 50,0 mA. Bezpieczne styki AC1 przy 240 V obsługują prąd od 0,01 A do 6,0 A przy mocy maksymalnej 1500 VA. Konstrukcja pozytywnie sterowana oraz parametry czasowe wspierają zastosowanie w kategoriach bezpieczeństwa wg EN 954-1 w zależności od nastawy czasu.
