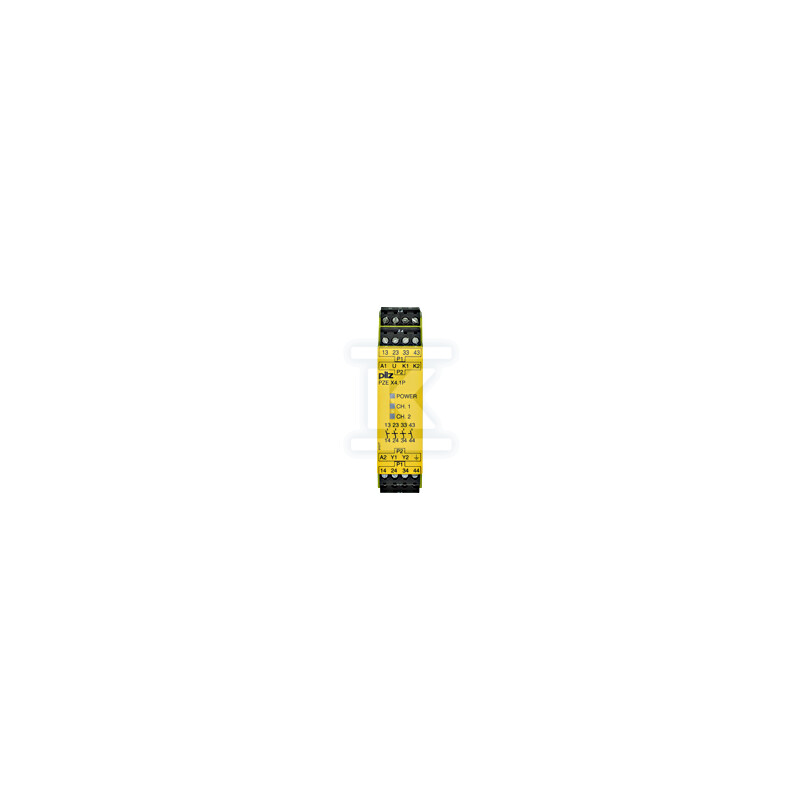

Rozszerzenie styków, okablowanie 1/2-kan. bez detekcji zwarć, 4 N/O, 24–240 V AC/DC, szerokość 45 mm, zaciski wtykowe śrubowe 777588

od 1 szt.825,88 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY307
Indeks producenta:777588
EAN:4046548009309
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 4
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Pobór mocy: 2 W
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC/DC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 22.5 mm
Wysokość: 94 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 ... 240 V
Znamionowe napięcie sterowania Us dla DC: 24 ... 240 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,094 m / 0,0225 m / 0,121 m / 0,215 kg
Kod celny:85364900

Rozszerzenie styków, okablowanie 1/2-kan. bez detekcji zwarć, 4 N/O, 24–240 V AC/DC, szerokość 45 mm, zaciski wtykowe śrubowe 777588

Rozszerzenie styków bezpieczeństwa do współpracy z elementami bezpieczeństwa

Blok rozszerzenia styków przeznaczony jest do współpracy z elementami bezpieczeństwa. Realizuje okablowanie 1/2-kanałowe bez detekcji zwarć między stykami i udostępnia cztery bezzwłoczne wyjścia bezpieczeństwa typu N/O. Zasilanie 24 - 240 V AC/DC pozwala na integrację w różnych obwodach sterowniczych, a wtykowe zaciski śrubowe ułatwiają szybki montaż i serwis. Pętla sprzężenia zwrotnego jest obecna, co wspiera monitoring stanu obwodu w układach bezpieczeństwa.

Budowa i montaż

Obudowa z frontem z ABS UL 94 V0 zapewnia stabilną zabudowę na szynie montażowej w dowolnej pozycji. Wymiary to wysokość 94 mm, szerokość 22,5 mm i głębokość 121 mm, przy masie netto ok. 215 g. Połączenie elektryczne realizowane jest poprzez wtykowe zaciski śrubowe przystosowane do przewodów elastycznych 24 - 12 AWG. Konstrukcja modułu umożliwia rozbudowę istniejących układów bezpieczeństwa bez konieczności wymiany całego bloku bazowego.

Parametry elektryczne i bezpieczeństwo

Zasilanie AC/DC w zakresie 24 - 240 V, pobór mocy ok. 2 W w DC i ok. 4 VA w AC. Cztery wyjścia bezpieczeństwa stykowe bezzwłoczne N/O, brak wyjść zwłocznych i półprzewodnikowych. Styki wykonane z AgCuNi z dodatkową warstwą Au + 0,2 µm. Wykorzystanie zgodne z EN 60947-4-1 i EN 60947-5-1: AC1 do 240 V / 6 A, DC1 24 V / 6 A, AC15 230 V / 3 A, DC13 24 V / 24 V. W normie UL safety contacts 250 VAC, pilot duty B300, R300. Poziom bezpieczeństwa PL e wg EN ISO 13849-1, SIL 3 wg IEC 61508, kategoria zatrzymania 0 wg IEC 60204. Certyfikat UL oraz aprobata TÜV potwierdzają przeznaczenie do obwodów bezpieczeństwa.

Warunki pracy i zgodność

Praca w temperaturze otoczenia od -10 °C do 55 °C, wilgotność do 93 % r. h. przy 40 °C, skroplenia niedozwolone. Stopień ochrony obudowy IP40. Spełnienie wymagań EMC wg EN 61000-6-2, EN 61000-6-4, EN 61326-3-1, odporność na wibracje wg EN 60068-2-6 oraz przydatność klimatyczna wg EN 60068-2-78. Odstępy izolacyjne wg EN 60947-1, kategoria przepięciowa III / II, stopień zanieczyszczenia 2. Aprobacje CE, UKCA, cULus Listed, EAC oraz TÜV. Zgodność RoHS 2011/65/EU i 2015/863 z wyjątkiem 7a. Produkt zawiera substancję SVHC ołowiu CAS 7439-92-1 > 0,1 %, wpis SCIP dostępny.
