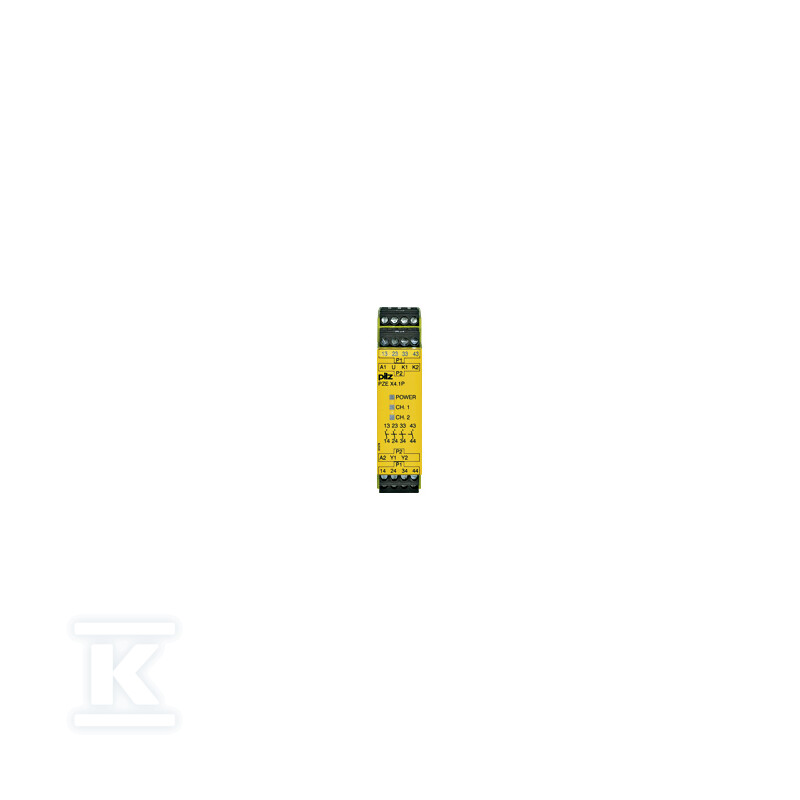

Rozszerzenie styków, okablowanie 1/2-kan. bez detekcji zwarć, 4 N/O, 24 V DC, szerokość 22,5 mm, zaciski wtykowe śrubowe 777587

od 1 szt.791,21 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY308
Indeks producenta:777587
EAN:4046548009316
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 4
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Pobór mocy: 2.5 W
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: DC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 22.5 mm
Wysokość: 94 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,094 m / 0,0225 m / 0,121 m / 0,185 kg
Kod celny:85364190

Rozszerzenie styków, okablowanie 1/2-kan. bez detekcji zwarć, 4 N/O, 24 V DC, szerokość 22,5 mm, zaciski wtykowe śrubowe 777587

Kompaktowe rozszerzenie styków bezpieczeństwa 24 V DC z czterema wyjściami N/O

Moduł przeznaczony do rozbudowy obwodów bezpieczeństwa w połączeniu z elementami sterującymi bezpieczeństwem. Pracuje z zasilaniem 24 V DC przy poborze mocy 2,5 W i oferuje cztery bezzwłoczne wyjścia bezpieczeństwa typu N/O. Wejścia obsługują okablowanie 1/2-kanałowe bez detekcji zwarć między stykami, co upraszcza instalację w miejscach, gdzie pełna redundancja nie jest wymagana. Wbudowana pętla sprzężenia zwrotnego umożliwia monitorowanie stanu obwodu wykonawczego.

Budowa i montaż

Obudowa ma wymiary 22,5 mm szerokości, 94 mm wysokości i 121 mm głębokości, co pozwala na gęste upakowanie na standardowej szynie montażowej 35 mm. Montaż na szynie jest bezpośredni, a elektryczne przyłączenie realizowane jest przez wtykowe zaciski śrubowe. Rozwiązanie ułatwia przygotowanie wiązek poza szafą i szybką wymianę modułu bez odłączania przewodów pojedynczo. Kompaktowa szerokość 22,5 mm ogranicza zajmowane miejsce w rozdzielnicy, a niski pobór mocy 2,5 W ogranicza obciążenie zasilacza.

  • cztery styki bezpieczeństwa N/O bezzwłoczne do bezpośredniego sterowania stycznikami, hamulcami lub wejściami safe torque off
  • pętla sprzężenia zwrotnego do kontroli obwodu wykonawczego
  • zaciski wtykowe śrubowe dla szybkiej obsługi serwisowej
  • możliwość montażu na szynie DIN w szafach sterowniczych

Bezpieczeństwo i zgodność

Urządzenie osiąga poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508. Posiada aprobatę TÜV i certyfikat UL, co potwierdza zgodność z wymaganiami dla elementów obwodów bezpieczeństwa. Kategoria stopu według IEC 60204 to 0. Zasilanie DC jest stabilne w zakresie 24 V DC. Moduł nie posiada funkcji wyciszenia i nie jest przeznaczony do kontroli czujników dotykowych ani zaworów.

  • PL e / SIL 3 dla aplikacji wymagających wysokiej integralności bezpieczeństwa
  • aprobaty TÜV i certyfikat UL
  • kategoria stopu 0 wg IEC 60204
  • zasilanie 24 V DC, pobór 2,5 W

Zastosowanie w praktyce

Blok rozszerzenia styków współpracuje z elementami monitorującymi takie jak przyciski awaryjne, wyłączniki krańcowe drzwi osłonowych i kurtyny świetlne. Cztery wyjścia bezpieczeństwa pozwalają na sterowanie kilkoma odbiornikami jednocześnie bez dodatkowych przekaźników pośrednich. Dzięki okablowaniu 1/2-kanałowemu bez detekcji zwarć między stykami moduł sprawdza się w rozbudowie istniejących obwodów, gdzie priorytetem jest szybkie zwiększenie liczby wyjść przy zachowaniu parametrów bezpieczeństwa.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
