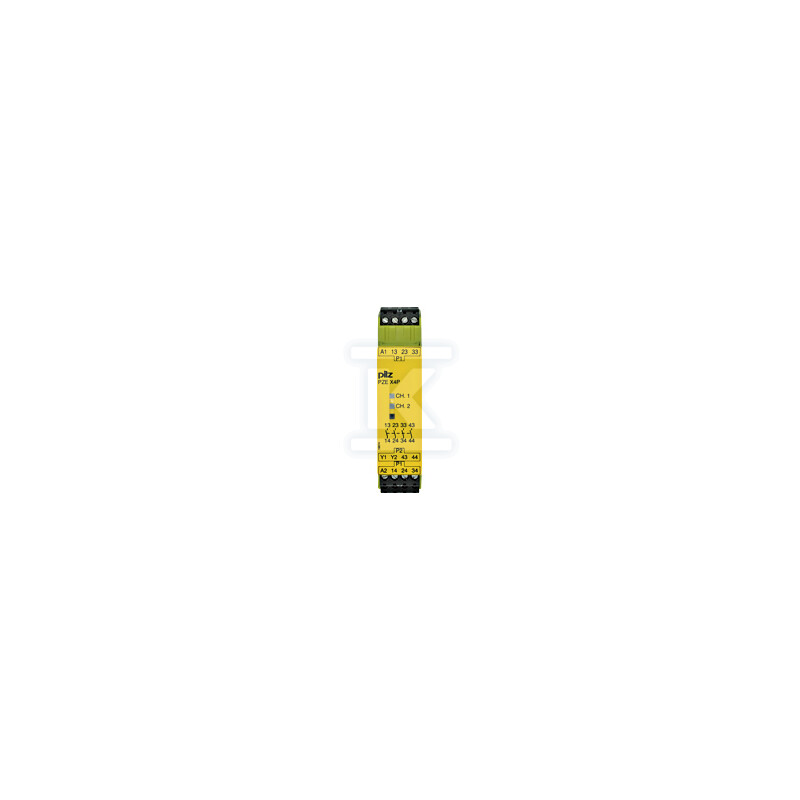

Rozszerzenie styków, okablowanie 1-kan., 4 N/O, 24 V DC, szerokość 25 mm, zaciski wtykowe śrubowe 777585

od 1 szt.794,05 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY311
Indeks producenta:777585
EAN:4046548009330
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 4
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Pobór mocy: 2.5 W
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: DC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 22.5 mm
Wysokość: 94 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,094 m / 0,0225 m / 0,121 m / 0,17 kg
Kod celny:85364190

Rozszerzenie styków, okablowanie 1-kan., 4 N/O, 24 V DC, szerokość 25 mm, zaciski wtykowe śrubowe 777585

Kompaktowy moduł rozszerzający styki bezpieczeństwa 24 V DC

Moduł rozszerzający styki przeznaczony jest do współpracy z elementami sterowania bezpieczeństwem. Oferuje wejście okablowane 1-kanałowo i cztery bezzwłoczne wyjścia bezpieczeństwa typu N/O zasilane z 24 V DC. Dzięki wtykowym zaciskom śrubowym i szerokości 22,5 mm łatwo zwiększa liczbę dostępnych styków w szafie sterowniczej bez konieczności wymiany całego bloku logicznego. Pętla sprzężenia zwrotnego jest obecna, co pozwala na monitorowanie obwodu bezpieczeństwa.

Budowa i montaż

Obudowa z tworzywa ABS UL 94 V0 zapewnia klasę ochrony IP40. Wymiary 94 mm wysokości, 22,5 mm szerokości i 121 mm głębokości oraz masa netto ok. 170 g pozwalają na montaż w ograniczonej przestrzeni. Urządzenie nadaje się do montażu na szynie montażowej w dowolnej pozycji. Połączenie elektryczne realizowane jest przez wtykowe zaciski śrubowe przystosowane do przewodów 24 - 12 AWG. Konstrukcja plug-in ułatwia szybką wymianę i serwis.

Parametry elektryczne i bezpieczeństwo

Zasilanie DC 24 V, pobór mocy 2,5 W. Cztery wyjścia bezpieczeństwa stykowe bezzwłoczne, brak wyjść zwłocznych i sygnalizacyjnych. Styki wykonane z AgCuNi z dodatkową warstwą Au 0,2 µm. Parametry użytkowe styków bezpieczeństwa: 240 V AC / 6 A, 24 V DC / 6 A, kategoria AC15 230 V / 5 A, DC13 24 V. Zgodność z EN 60947-4-1 i EN 60947-5-1. Pilot duty R300, UL 240 VAC.

Poziom bezpieczeństwa SIL 3 wg IEC 61508 oraz PL e wg EN ISO 13849-1, kategoria 4. Kategoria stopu 0 wg IEC 60204. Aprobata TÜV, certyfikat UL, oznaczenia CE, UKCA, CCC, cULus Listed, EAC. Brak funkcji wyciszenia.

Warunki pracy i zgodność

Praca w temperaturze od -10 °C do 55 °C, wilgotność do 93 % r.h. przy 40 °C, skroplenia niedozwolone. Odporność klimatyczna wg EN 60068-2-78, wibracje wg EN 60068-2-6, EMC wg EN 60947-5-1, EN 61000-6-2, EN 61326-3-1. Odstępy izolacyjne wg EN 60947-1, kategoria przepięć III / II, stopień zanieczyszczenia 2.

Produkt spełnia dyrektywę RoHS 2011/65/EU i 2015/863/EU. Klasyfikacja WEEE 5 devices.
