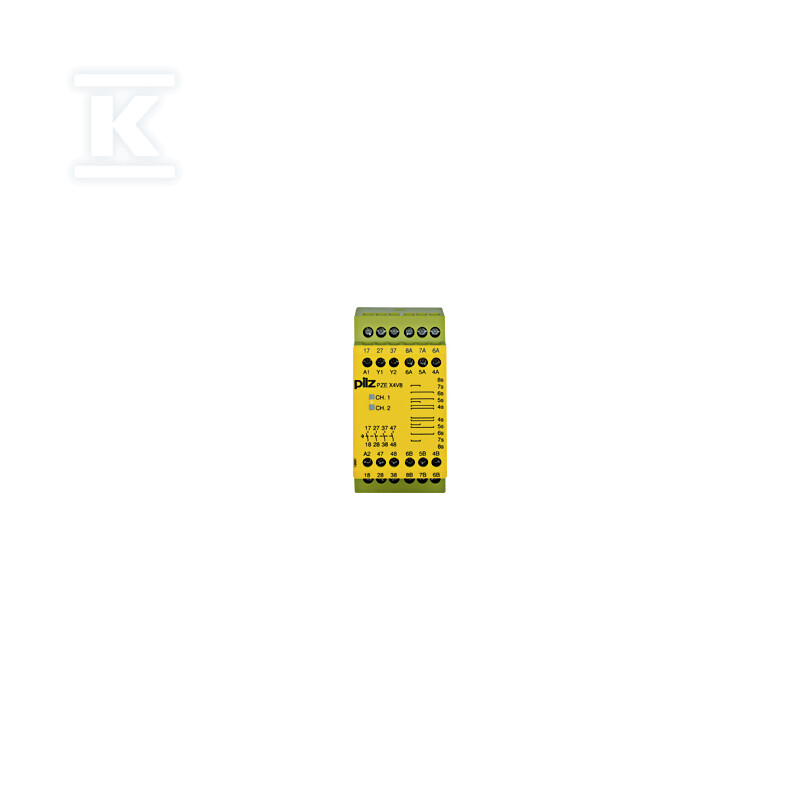

Rozszerzenie styków, okablowanie 1-kan., 4 N/O t-d (4–8 s), 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane 774584

od 1 szt.1 081,06 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY318
Indeks producenta:774584
EAN:4046548010787
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 1
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 0
Liczba wyjść bezpieczeństwa, styk zwłoczny: 4
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 1
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Pobór mocy: 2.5 W
Rodzaj napięcia zasilającego: DC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 45 mm
Wysokość: 87 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,045 m / 0,121 m / 0,345 kg
Kod celny:85364190

Rozszerzenie styków, okablowanie 1-kan., 4 N/O t-d (4–8 s), 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane 774584

Rozszerzenie styków z opóźnionym wyzwoleniem do sterowników bezpieczeństwa

Blok styków z opóźnionym wyzwoleniem przeznaczony do rozszerzania wyjść elementów sterujących bezpieczeństwem. Urządzenie pracuje z zasilaniem 24 V DC i realizuje okablowanie 1-kanałowe na cztery styki normalnie otwarte z opóźnieniem. Szerokość 45 mm pozwala na zabudowę w standardowych rozdzielnicach, a zintegrowane zaciski śrubowe upraszczają podłączenie bez dodatkowych listew.

Konstrukcja i montaż

Obudowa ma wymiary szerokość 45 mm, wysokość 87 mm i głębokość 121 mm. Moduł nadaje się do montażu na szynie montażowej, co przyspiesza instalację w szafie sterowniczej. Połączenie elektryczne realizowane jest poprzez zintegrowane zaciski śrubowe. Pobór mocy wynosi 2,5 W. Wbudowana pętla sprzężenia zwrotnego umożliwia monitorowanie poprawności obwodu. Konstrukcja nie posiada funkcji wyciszenia.

Parametry pracy i bezpieczeństwo

Zasilanie DC 24 V DC zapewnia stabilną pracę w typowych obwodach bezpieczeństwa. Na wyjściu dostępne są cztery wyjścia bezpieczeństwa w postaci styku zwłocznego oraz jedno wyjście sygnalizacyjne styk zwłoczny. Czas opóźnienia wyzwolenia można ustawić w pięciu poziomach w zakresie 4-8 s, co pozwala dopasować synchronizację z procesem zatrzymania maszyny. Kategoria stopu według IEC 60204 to 1. Urządzenie posiada aprobatę TÜV. Nie występują wyjścia półprzewodnikowe ani styki bezzwłoczne.

Zastosowanie i kompatybilność

Rozwiązanie służy do rozszerzania liczby styków wyjściowych sterowników bezpieczeństwa przy zachowaniu opóźnionego załączenia. Dzięki jednokanałowemu okablowaniu wejściowemu współpracuje z elementami sterującymi wymagającymi sygnału zwrotnego. Moduł nie jest przeznaczony do kontroli czujników dotykowych ani zaworów.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
