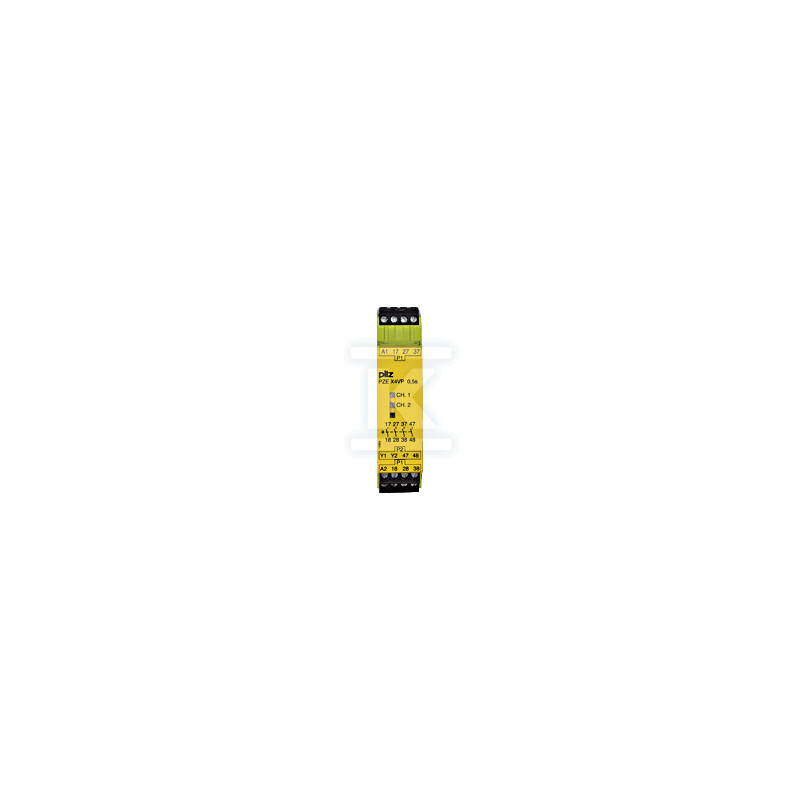

Rozszerzenie styków, okablowanie 1-kan., 4 N/O t-d (0,5 s stały), 24 V DC, szerokość 22,5 mm, zaciski wtykowe śrubowe 777580
Rozszerzenie styków bezpieczeństwa z czterema wyjściami zwłocznymi 0,5 s
Blok rozszerzeń styków przeznaczony do pracy z elementami bezpieczeństwa. Zapewnia cztery wyjścia bezpieczeństwa typu N/O z stałym opóźnieniem załączenia 0,5 s przy zasilaniu 24 V DC i okablowaniu wejściowym jednokanałowym. Szerokość 22,5 mm pozwala na zabudowę w gęstych rozdzielnicach, a konstrukcja z wtykowymi zaciskami śrubowymi ułatwia szybki montaż i serwis. Urządzenie współpracuje z pętlą sprzężenia zwrotnego i jest przeznaczone do montażu na szynie montażowej.
Budowa, montaż i połączenia
Obudowa ma wymiary 22,5 mm szerokości, 94 mm wysokości i 121 mm głębokości. Masa netto ok. 185 g, brutto ok. 195 g. Złącza są wtykowe w technologii śrubowej, co daje pewny styk i możliwość ponownego podłączenia bez demontażu całego bloku. Montaż na szynie DIN jest standardowy, a obecność pętli sprzężenia zwrotnego umożliwia kontrolę poprawności obwodu w systemach bezpieczeństwa.
Pobór mocy wynosi 2,5 W przy zasilaniu 24 V DC. Zakres napięcia zasilania to 24 V DC. Temperatura pracy od -10 °C do 55 °C pozwala na zastosowanie w typowych warunkach przemysłowych. Konstrukcja nie posiada funkcji wyciszenia i nie jest przeznaczona do kontroli czujników dotykowych ani zaworów.
- jednokanałowe okablowanie wejściowe
- cztery wyjścia bezpieczeństwa stykowe zwłoczne, bez wyjść bezzwłocznych
- brak wyjść sygnalizacyjnych półprzewodnikowych
- połączenie śrubowe wtykowe
- możliwość montażu na szynie
Parametry pracy, zabezpieczenia i certyfikaty
Urządzenie realizuje rozszerzenie styków z opóźnieniem. Cztery styki N/O pracują z ustalonym czasem zwłoki 0,5 s, co pozwala na synchronizację sygnałów w układach zatrzymania awaryjnego i zabezpieczeń maszyn. Kategoria stopu według IEC 60204 to 1. Liczba wyjść bezpieczeństwa stykowych zwłocznych to 4, pozostałe typy wyjść są nieobecne.
Zgodność potwierdzają aprobaty TÜV oraz certyfikat UL, a także oznaczenia CE, cULus Listed i CCC. Spełnia wymagania norm EN 60204-1, EN 62061, EN ISO 13849-1 oraz VDE 0113-1. Pętla sprzężenia zwrotnego jest obecna, co wspiera diagnostykę obwodu sterowania.
- zasilanie 24 V DC, pobór 2,5 W
- opóźnienie stałe 0,5 s na czterech wyjściach N/O
- praca w temperaturze -10 - 55 °C
- certyfikaty UL, TÜV, CE, cULus Listed, CCC
Zastosowanie w sterowaniach bezpieczeństwa
Blok służy jako rozszerzenie styków w połączeniu z bezpiecznymi przekaźnikami i sterownikami bezpieczeństwa. Dzięki jednokanałowemu odczytu wejścia i czterem zwłocznym wyjściom N/O umożliwia przekazanie sygnału zatrzymania do kilku obwodów wykonawczych z wymaganym opóźnieniem. W praktyce instalator montuje moduł obok elementu bezpieczeństwa na szynie DIN, podłącza zasilanie 24 V DC i obwód sprzężenia zwrotnego, a następnie rozprowadza cztery styki do styczników, przekaźników lub innych elementów wykonawczych.
Rozwiązanie jest stosowane tam, gdzie potrzebna jest rozbudowa liczby styków bez zmiany logiki sterowania, przy zachowaniu parametrów bezpieczeństwa. Stały czas zwłoki 0,5 s eliminuje potrzebę dodatkowych timerów zewnętrznych. Kompaktowa szerokość 22,5 mm ogranicza zajętość miejsca w rozdzielnicy, a zaciski wtykowe śrubowe przyspieszają okablowanie i ułatwiają późniejszą wymianę.
