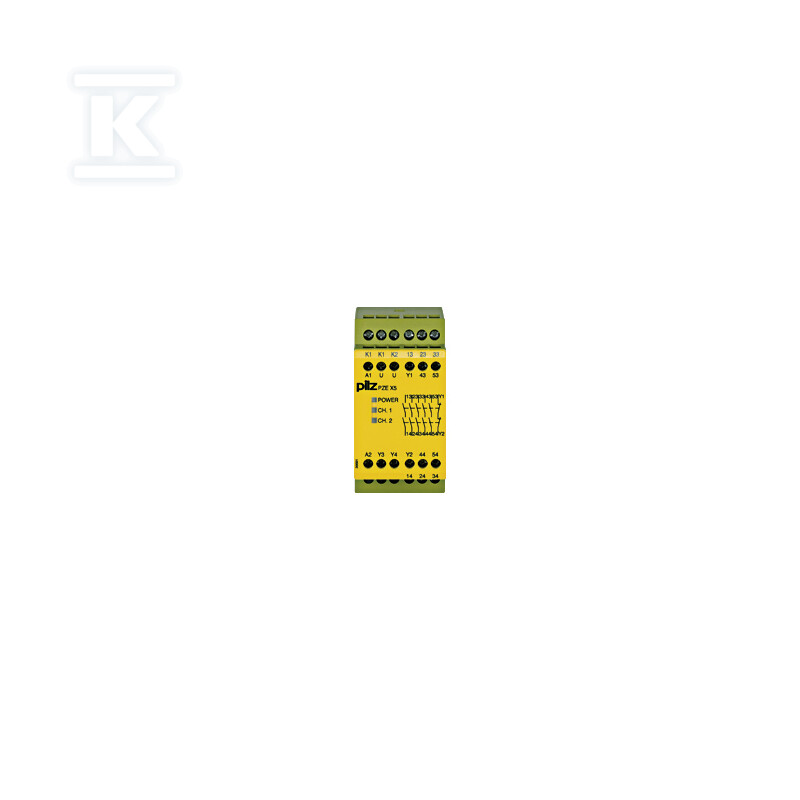

Rozszerzenie styków, okablowanie 1/2-kan., 5 N/O, 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane 774595

od 1 szt.1 163,95 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFY331
Indeks producenta:774595
EAN:4046548010725
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 5
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Pobór mocy: 3.5 W
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: DC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 45 mm
Wysokość: 87 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,045 m / 0,121 m / 0,27 kg
Kod celny:85364190

Rozszerzenie styków, okablowanie 1/2-kan., 5 N/O, 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane 774595

Rozszerzenie liczby bezpiecznych styków dla modułów bezpieczeństwa

Blok rozszerzenia styków przeznaczony jest do współpracy z elementami sterującymi bezpieczeństwem. Umożliwia zwiększenie liczby wyjść bezpieczeństwa bez konieczności wymiany podstawowego przekaźnika. Urządzenie pracuje z napięciem zasilania 24 V DC, pobiera 3,5 W i oferuje pięć bezzwłocznych bezpiecznych wyjść stykowych typu N/O. Wejścia realizowane są w układzie 1/2-kanałowym z możliwością detekcji zwarć między stykami. Szerokość zabudowy to 45 mm, a zaciski śrubowe są zintegrowane z obudową.

Budowa i montaż

Obudowa ma wymiary wysokość 87 mm, szerokość 45 mm i głębokość 121 mm, przy masie netto ok. 270 g. Montaż odbywa się na szynie montażowej w dowolnej pozycji. Frontowa płyta wykonana jest z ABS UL 94 V0, a stopień ochrony obudowy to IP40. Połączenie elektryczne realizowane jest poprzez stałe zaciski przystosowane do przewodów 24-10 AWG. Zintegrowana pętla sprzężenia zwrotnego pozwala na podłączenie do obwodu monitorowania podstawowego przekaźnika i weryfikację stanu styków przed kolejnym uruchomieniem.

Parametry elektryczne i bezpieczeństwo

Zasilanie DC 24 V, zakres 24 ... 24 V. Wbudowane wejścia obsługują okablowanie 1/2-kanałowe z opcjonalną detekcją zwarć między stykami. Na wyjściu dostępne są 5 bezpiecznych styków bezzwłocznych N/O, bez wyjść zwłocznych i bez wyjść półprzewodnikowych. Poziom bezpieczeństwa to PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508. Kategoria stopu 0 wg IEC 60204.

Styki wykonane są z materiału AgSnO2 z dodatkową powłoką Au 0,2 µm. W kategorii użytkowej AC/DC1 wg EN 60947-4-1 dopuszczalne jest napięcie AC1 do 240 V przy prądzie 8 A oraz DC1 24 V przy prądzie 8 A. W kategorii AC15/DC13 wg EN 60947-5-1 dopuszczalne jest napięcie AC15 230 V przy prądzie 5 A oraz DC13 24 V. Pilot duty B300 R300, a dla zastosowań UL podano 240 VAC. Odstępy izolacyjne spełniają EN 60947-1, kategoria przepięć III/II, stopień zanieczyszczenia 2.

Urządzenie posiada aprobaty CE, CCC, UKCA, cULus Listed, EAC oraz TÜV. Spełnia wymagania norm EN 60947-5-1, EN 61000-6-2 i EN 61326-3-1. Zakres temperatur pracy to -10 do 55 °C.

Zastosowanie w praktyce

Rozszerzenie służy do synchronicznego powielania sygnałów zatrzymania i zwiększenia liczby obwodów bezpieczeństwa w maszynach. Dzięki galwanicznej separacji i niezależnym stykom możliwe jest sterowanie kilkoma odbiornikami z jednego sygnału z przekaźnika bazowego. Zintegrowane zaciski ułatwiają okablowanie w szafie sterowniczej, a możliwość montażu na szynie pozwala na kompaktową zabudowę obok modułu sterującego. Brak funkcji wyciszenia oraz brak przeznaczenia do kontroli czujników dotykowych czy zaworów precyzuje zakres zastosowań na rozszerzanie wyjść stykowych w systemach bezpieczeństwa.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
