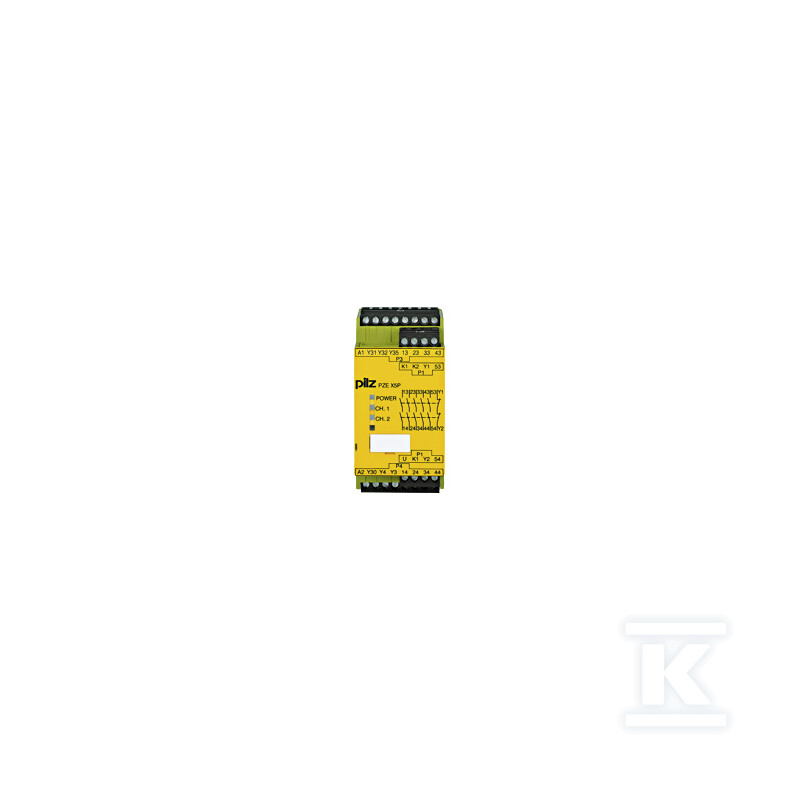

Rozszerzenie styków, okablowanie 1/2-kan., 5 N/O + 2 SC, 24 V DC, szerokość 45 mm, zaciski wtykowe śrubowe 777150

Rozszerzenie styków bezpieczeństwa z okablowaniem 1/2-kanałowym

Moduł rozszerzający liczbę wyjść w układach bezpieczeństwa, przeznaczony do współpracy z elementami sterowania bezpieczeństwa serii PNOZ X. Zapewnia 5 bezzwłocznych styków bezpieczeństwa typu N/O oraz 2 bezzwłoczne wyjścia sygnalizacyjne półprzewodnikowe SC, zasilane napięciem 24 V DC. Szerokość 45 mm pozwala na zabudowę w standardowej rozdzielnicy, a zaciski wtykowe śrubowe ułatwiają szybkie i pewne podłączenie przewodów. Wejścia realizują okablowanie 1/2-kanałowe z opcją detekcji zwarć między stykami.

Konstrukcja, montaż i połączenia

Urządzenie ma wymiary 45 mm szerokości, 94 mm wysokości i 121 mm głębokości, co daje kompaktową zabudowę na szynie montażowej. Połączenie elektryczne realizowane jest poprzez wtykowe zaciski śrubowe, a obecność pętli sprzężenia zwrotnego umożliwia monitorowanie stanu obwodu. Pobór mocy wynosi 3,5 W. Praca w zakresie temperatury otoczenia od -10 °C do 55 °C. Masa netto to ok. 260 g, masa brutto ok. 300 g.

Zastosowanie i kompatybilność

Blok służy do natychmiastowego rozszerzania liczby styków wyjściowych w systemach bezpieczeństwa. Współpracuje z elementami sterowania bezpieczeństwa, gdzie potrzebne jest zwiększenie liczby sygnałów wyjściowych bez zmiany logiki sterowania. Okablowanie 1/2-kanałowe pozwala na podłączenie czujników bezpieczeństwa z detekcją zwarć między stykami lub bez niej. Napięcie zasilające DC to 24 V, typ połączenia to DC.

Bezpieczeństwo, parametry pracy i certyfikaty

Moduł osiąga poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508, a w kategorii SIL CL wg IEC 62061 dla styków natychmiastowych to poziom 3. Kategoria stopu według IEC 60204 to 0.

• 5 wyjść bezpieczeństwa stykowych bezzwłocznych N/O
• 2 wyjścia sygnalizacyjne półprzewodnikowe bezzwłoczne SC

Maksymalny prąd przy DC13 wynosi 7,0 A przy 6 cykli/min, napięcie przy AC15 to 230 V. Aprobata oraz certyfikat potwierdzają zgodność z wymaganiami rynkowymi, dodatkowo deklarowana jest zgodność z EC. Urządzenie spełnia normy EN 60204-1, EN 62061, EN 954-1 oraz VDE 0113-1.
