Wyłącznik krańcowy PAP1T13PX11 jednopozycyjny A37-1032

Konstrukcja i mechanizm działania

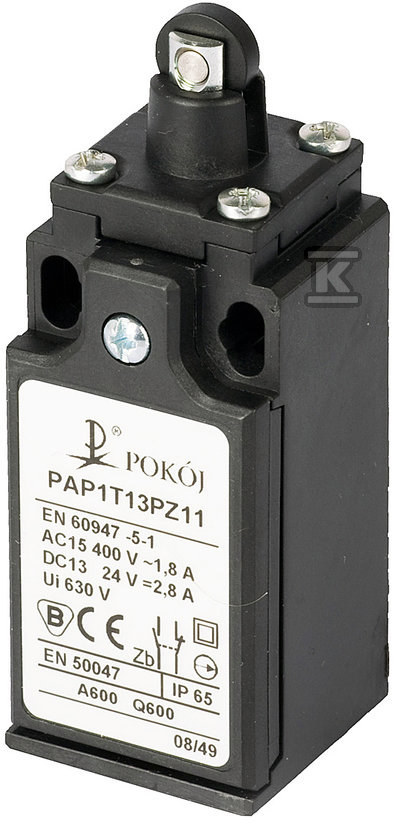

Wyłącznik krańcowy jednopozycyjny z serii PAP1 wyposażony jest w głowicę typu T13 - popychacz stalowy z rolką z tworzywa o średnicy O11 mm. Rolka prowadzi po powierzchni elementu sterującego i przekazuje ruch posuwisty na mechanizm wewnętrzny. W tym wariancie styki pracują zależnie (działanie zależne): przy wcześniejszym zamknięciu styku zwiernego (NO) przed otwarciem styku rozwiernego (NC) - co odpowiada konfiguracji PX11 opartej na jednym styku zwiernym i jednym rozwiernym.

Obudowa wykonana z tworzywa sztucznego ma kształt prostopadłościanu o wymiarach 84 × 30,3 × 30 mm. Mimo kompaktowej formy zapewnia stopień ochrony IP65, co oznacza pełną szczelność na pył oraz ochronę przed strumieniem wody z dowolnego kierunku - istotne w warunkach przemysłowych, gdzie obudowa może być narażona na pyły ścierne, wilgoć czy mycie ciśnieniowe.

Przyłącze elektryczne stanowi przepust kablowy PG13,5, przez który wprowadza się przewody przyłączeniowe o przekroju 0,75-2,5 mm2 (jeden lub dwa przewody). Średnica otworu czujnika wynosi 11 mm.

Parametry pracy i obciążalność styków

Styki pracują w kategoriach użytkowania AC-15 i DC-13 zgodnie z normą IEC 60947-5-1. Prądy znamionowe łączeniowe różnią się w zależności od napięcia:

Kategoria	Napięcie	Prąd
AC-15	24 V	10 A
AC-15	125 V	6 A
AC-15	230 V	3 A
DC-13	24 V	2,8 A
DC-13	125 V	0,55 A
DC-13	230 V	0,27 A

Prąd cieplny umowny wynosi 10 A, a napięcie znamionowe izolacji Ui - do 500 V. Uimp (napięcie udarowe) to 6 kV. Maksymalna częstość przestawień sięga 3600 cykli/h, a oporność stykowa utrzymuje się poniżej 25 m?. Wyłącznik wyposażony jest w wymuszone rozłączanie.

Warunki pracy i przeznaczenie

Zakres temperatur pracy wynosi od -25 do +70 °C, co pozwala na stosowanie zarówno w chłodniach przemysłowych, jak i w środowiskach o podwyższonej temperaturze. Stopień zanieczyszczenia środowiskawg IEC 60947-1 to 3.

Łączniki PAP1 znajdują zastosowanie w układach sterowniczych, kontrolnych i pomiarowych - między innymi w obrabiarkach, maszynach pakujących oraz osprzęcie technologicznym przemysłu spożywczego. Głowice napędowe są zamienne i można je montować w jednej z czterech dostępnych pozycji względem korpusu.

Produkt posiada certyfikat znaku bezpieczeństwa oraz spełnia wymagania norm IEC 60947-5-1, EN 60947-5-1 i EN 50047. Pozycja montażowa jest dowolna.
