Obudowa 17/LRS75/PS/LS AWO317

Obudowa natynkowa do central alarmowych z wbudowanym zasilaczem impulsowym

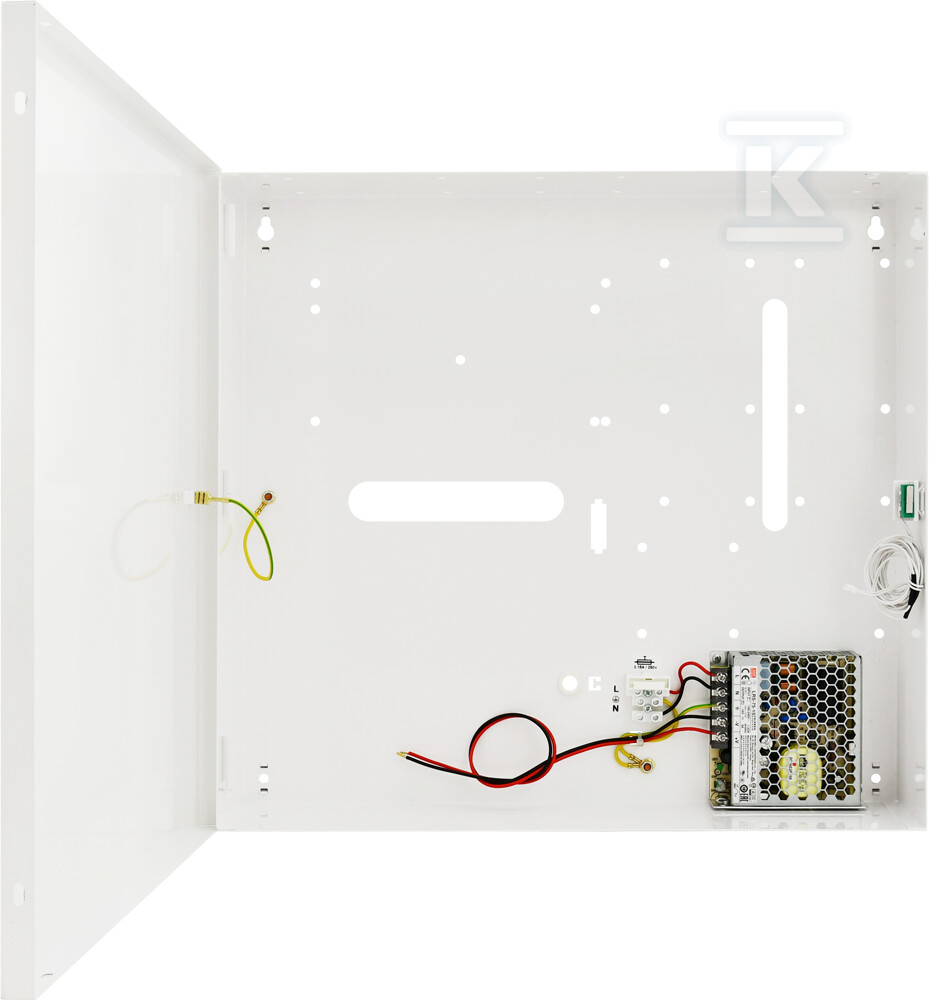

Metalowa obudowa natynkowa Pulsar AWO317 przeznaczona jest do montażu central alarmowych serii LightSYS i ProSYS Plus. W jednej bryle łączy miejsce na centralę, moduły rozszerzeń, akumulator 17 Ah oraz zasilacz impulsowy 75 W/14,4 V. Rozwiązanie dedykowane jest do instalacji wewnątrz pomieszczeń, gdzie wymagana jest kompaktowa, ale pojemna szafka z gotowym zasilaniem i zabezpieczeniem sabotażowym.

Konstrukcja i montaż

Obudowa wykonana jest z blachy DC01 o grubości 1,0 mm z zabezpieczeniem antykorozyjnym w kolorze białym RAL 9003. Wymiary zewnętrzne to 430 mm szerokości, 398 mm wysokości oraz 91 mm głębokości plus 8 mm dystansu od ściany, co daje całkowitą głębokość montażową 99 mm. Czołówka ma 436 mm szerokości i 403 mm wysokości. Masa netto wynosi 4,008 kg, brutto 4,310 kg.

Montaż jest natynkowy. Obudowa posiada fabryczny dystans 8 mm od podłoża, ułatwiający wentylację i podłączenia z tyłu. Zamykanie realizowane jest na cztery blacho-wkręty. Przewidziano możliwość montażu zamka na klucz. Zabezpieczenie antysabotażowe to mikrowyłącznik otwarcia obudowy ze stykami NC, 0,5 A przy 50 V DC max.

Zasilanie i miejsce na akumulator

W komplecie z obudową pracuje zasilacz impulsowy 75 W. Zasilanie sieciowe 230 V AC z tolerancją -15%/+10% przy 50 Hz i poborze do 0,85 A. Wyjście zasilania to 14,4 V DC o mocy 75 W, co w praktyce daje ok. 5 A prądu ładowania i pracy centrali.

Przeznaczona jest na akumulator ołowiowo-kwasowy suchy SLA 12 V o pojemności 17 Ah. Wnętrze pozwala na umieszczenie centrali wraz z kilkoma modułami rozszerzeń i akumulatorem bez konieczności dodatkowych półek. Warunki pracy to klasa środowiskowa II w zakresie -10°C ÷ 40°C. Obudowa spełnia wymagania CE, stopień ochrony IP20, gwarancja producenta 2 lata od daty produkcji.

Kompatybilność i zastosowanie

Obudowa dedykowana jest do central: RP432M LightSYS, RP432MN LightSYS 2, RP432MP LightSYS Plus oraz RP512MA ProSYS Plus. Wewnątrz mieści się centrala wraz z modułami RP432EZ8 LightSYS/ProSYS Plus oraz RP512EZ16 ProSYS Plus. W praktyce pozwala na zabudowę centrali LightSYS 2 lub ProSYS Plus z 5 modułami EZ8 lub do 3 modułów EZ16 i akumulatorem 17 Ah.

Dzięki wbudowanemu zasilaczowi i miejscu na akumulator instalator otrzymuje gotowe rozwiązanie do montażu natynkowego w pomieszczeniach technicznych, korytarzach czy pomieszczeniach gospodarczych. Konstrukcja z blachy i przemyślany układ wnętrza ułatwiają szybki montaż i serwis, a zabezpieczenie sabotażowe spełnia wymagania systemów alarmowych.
