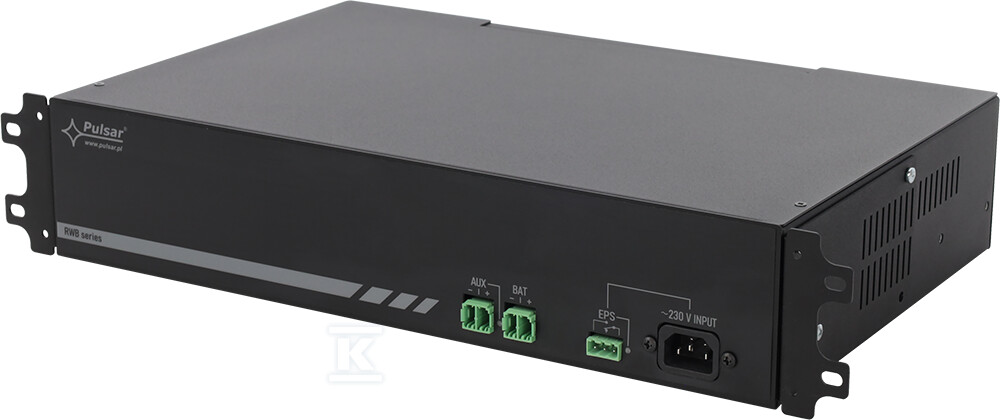

Zasilacz buforowy RWB 54V/5A/4xBAT impulsowy w obudowie RACK 19” 2U RWB-48V5A
Nieprzerwane zasilanie 54 V DC w obudowie rack 19" 2U
Zasilacz buforowy impulsowy przeznaczony do ciągłego zasilania urządzeń wymagających stabilizowanego napięcia 54 V DC, w tym systemów PoE, przełączników PoE. W czasie pracy z sieci utrzymuje napięcie wyjściowe w zakresie 44-54 V w trybie buforowym, a po zaniku zasilania sieciowego automatycznie przełącza na pracę wspomaganą akumulatorami z zakresem 38-54 V. Sumaryczny prąd wyjściowy wraz z ładowaniem wynosi 5 A przy mocy zasilacza 270 W i sprawności 87%.
Konstrukcja pozwala na pracę z czterema akumulatorami, a prąd ładowania jest wybierany zworką na płytce: 0,5 A, 1 A lub 2 A. Napięcie ładowania 44-54 V i zalecana pojemność akumulatorów 7-65 Ah dają elastyczność doboru zapasu energii do czasu pracy w trybie awaryjnym. Wbudowana ochrona przed głębokim rozładowaniem UVP chroni baterie przed uszkodzeniem.
Montaż rackowy i obudowa

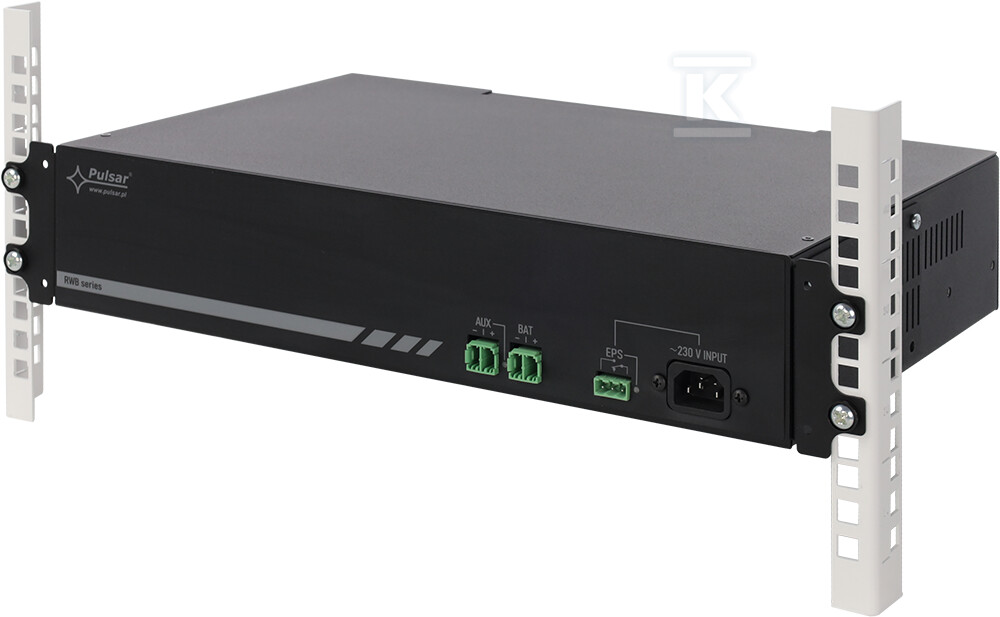

Urządzenie montuje się czołowo w szafie 19" w wysokości 2U. Metalowa obudowa w kolorze RAL 9005 black ma wymiary 481 mm szerokości, 88 mm wysokości i 274 mm głębokości z tolerancją ±2 mm. W komplecie znajdują się 4 śruby M6 z koszykami, a montaż jest możliwy również przy użyciu szyn montażowych jako akcesorium. Chłodzenie jest wymuszone, z wbudowanym wentylatorem. Stopień ochrony IP20 i klasa ochronności I wg EN 62368-1 pozwalają na instalację w pomieszczeniach technicznych. Masa netto to 4,9 kg, brutto 5,4 kg.

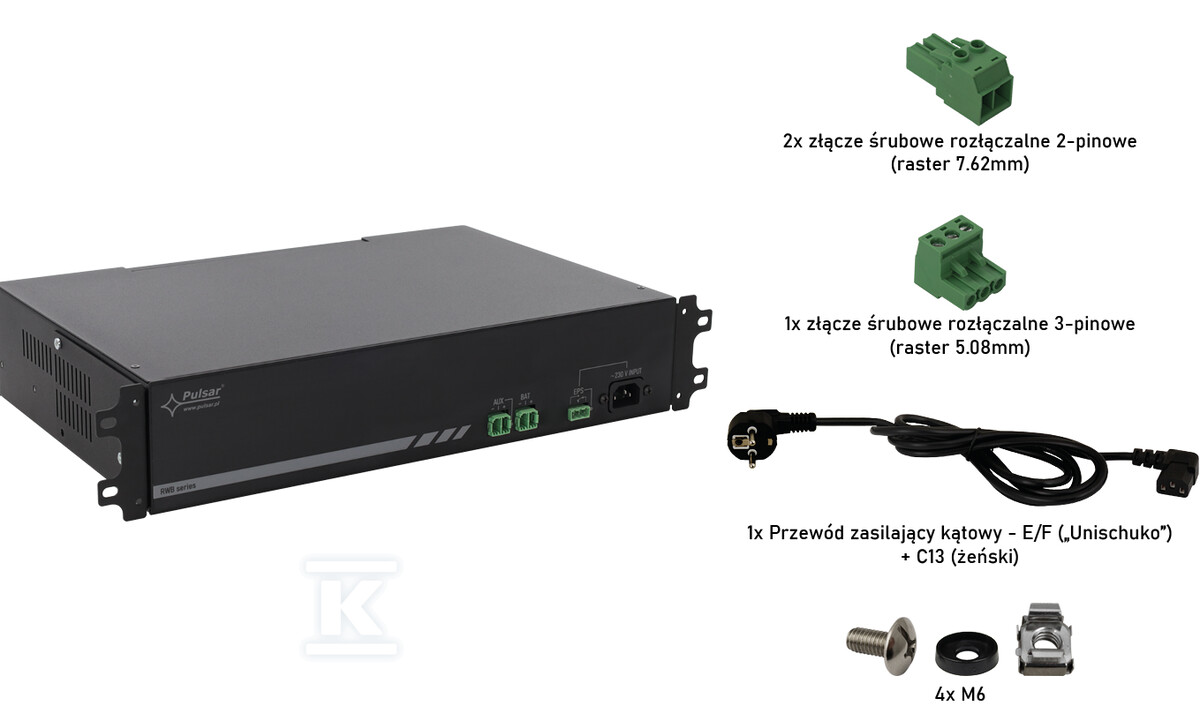

Złącza wykonano jako śrubowe rozłączalne:
- wyjście zasilania AUX 2-pinowe raster 7,62 mm,
- złącze baterii BAT 2-pinowe raster 7,62 mm,
- wyjście techniczne EPS przekaźnikowe 3-pinowe raster 5,08 mm sygnalizujące awarię sieci AC. Zasilanie sieciowe podłącza się gniazdem IEC C14 ~230 V.
Zabezpieczenia i sygnalizacja pracy
Zasilacz ma wbudowane zabezpieczenia typowe dla urządzeń buforowych:
- OLP - ochrona przeciążeniowa 105-150% mocy zasilacza z automatycznym powrotem,
- OVP - ochrona przeciwprzepięciowa, odłączenie przy >60 V po ok. 1 minucie pracy,
- SCP - ochrona obwodu baterii przed zwarciem i odwrotną polaryzacją z bezpiecznikiem FBAT,
- UVP - ochrona przed głębokim rozładowaniem akumulatora,
- tamper - sygnalizacja otwarcia obudowy,
- ochrona przeciwprzepięciowa surge.
Sygnalizacja optyczna LED informuje o stanie pracy, a przekaźnikowe wyjście EPS umożliwia zdalne monitorowanie zaniku sieci AC.
Warunki pracy i zastosowanie
Zasilanie sieciowe 200-240 V AC 50/60 Hz, pobór prądu 1,5 A, prąd rozruchowy 60 A. W trybie pracy wspomaganej akumulatorami pobór z systemu wynosi ok. 40 mA. Tętnienia napięcia wyjściowego nie przekraczają 150 mV p-p. Zakres temperatur pracy -10 °C do +40 °C.
Urządzenie sprawdza się w sieciach PoE i innych systemach wymagających stabilnego napięcia 54 V DC z możliwością podtrzymania z akumulatorów.
