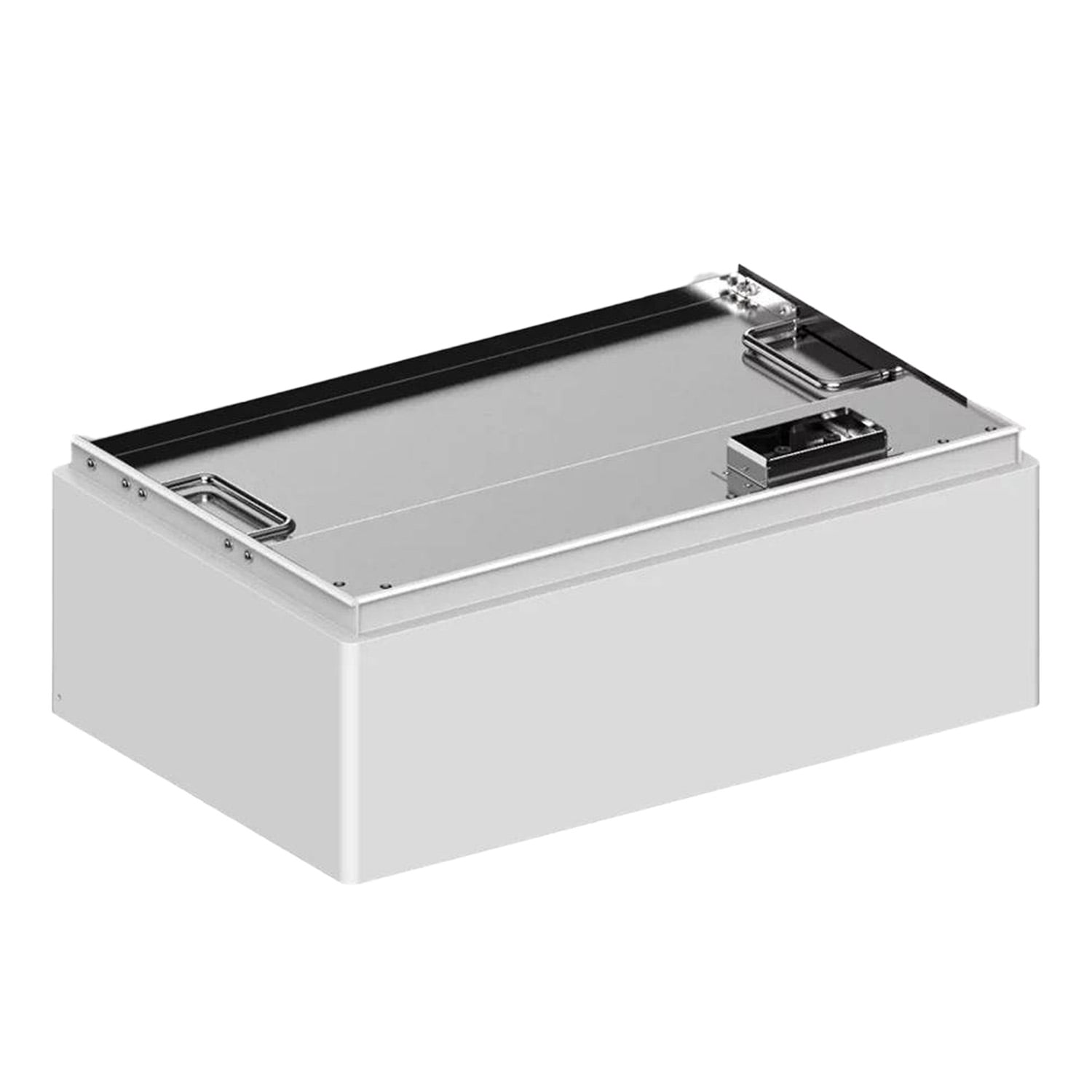

Moduł bateryjny - PYLONTECH - H3 - FH10050 - 5,12kWh - HV F11642

Moduł magazynu energii wysokiego napięcia do domowych instalacji fotowoltaicznych

Moduł FH10050 to element systemu Pylontech Force H Series przeznaczony do budowy domowego magazynu energii na bazie chemii LiFePO4. Pracuje w architekturze wysokiego napięcia HV z napięciem znamionowym 102,4 V i pojemnością nominalną 5,12 kWh na moduł, co w praktyce daje pojemność użyteczną ok. 4,85 kWh przy zalecanej głębokości rozładowania 95 %. Rozwiązanie jest projektowane i produkowane przez Pylontech wraz z własnym BMS, co przekłada się na spójność ogniw, modułów i elektroniki sterującej.

Budowa i parametry pracy

Moduł wykorzystuje ogniwa LiFePO4, charakteryzujące się długim cyklem życia - deklarowane 8000 cykli przy 25 °C oraz projektowaną żywotnością 15+ lat w tej samej temperaturze. Prąd ładowania i rozładowania wynosi do 52 A, a system jest gotowy do pracy w szerokim zakresie temperatur od -10 °C do 50 °C przy wilgotności 5 %-95 % bez kondensacji. Obudowa zapewnia stopień ochrony IP55, co pozwala na montaż w pomieszczeniach technicznych i w warunkach narażonych na kurz oraz zachlapanie.

Wymiary pojedynczego modułu to szerokość 540 mm, głębokość 350 mm i wysokość 170 mm, przy masie 43,62 kg. Komunikacja z falownikiem i systemem zarządzania odbywa się przez CANBUS/Modbus RTU, a montaż ma charakter Plug&Play, eliminujący potrzebę dodatkowego okablowania między modułami.

Skalowalność i integracja w systemie Force H3

FH10050 jest budulcem wieży Force H3. Minimalna konfiguracja robocza to 2 moduły, co daje napięcie systemowe 204,8 V i pojemność ok. 10,2 kWh. W jednej wieży można połączyć od 2 do 7 modułów, uzyskując napięcie od 204,8 V do 716,8 V i pojemność od 10,2 kWh do 35,8 kWh. Wieże można łączyć równolegle maksymalnie w 6 grup, co pozwala na skalowanie instalacji do 215,04 kWh w zależności od danych producenta.

Moduł współpracuje z systemem zarządzania energią BMS model FC1000 i jest kompatybilny z wiodącymi markami falowników. Elastyczna rozbudowa pozwala dopasować moc magazynu do aktualnego zapotrzebowania i zwiększać ją wraz ze wzrostem zużycia energii w gospodarstwie domowym.

Bezpieczeństwo, certyfikaty i warunki eksploatacji

Architektura wysokiego napięcia HV ogranicza prądy robocze przy tej samej mocy, co przekłada się na mniejsze straty i wyższą sprawność. Chemia LiFePO4 zapewnia stabilność termiczną i odporność na degradację, a wbudowany BMS monitoruje stan ogniw, prąd, napięcie i temperaturę.

Moduł posiada certyfikaty UL9540A, UL1973, IEC62619, IEC63056, IEC62040-1, VDE-AR-E 2510-50, IEC62477-1, UN38.3. Gwarancja producenta wynosi 10 lat, liczona od daty instalacji lub po upływie 12 miesięcy od daty produkcji, w zależności od tego, który termin nastąpi wcześniej.
