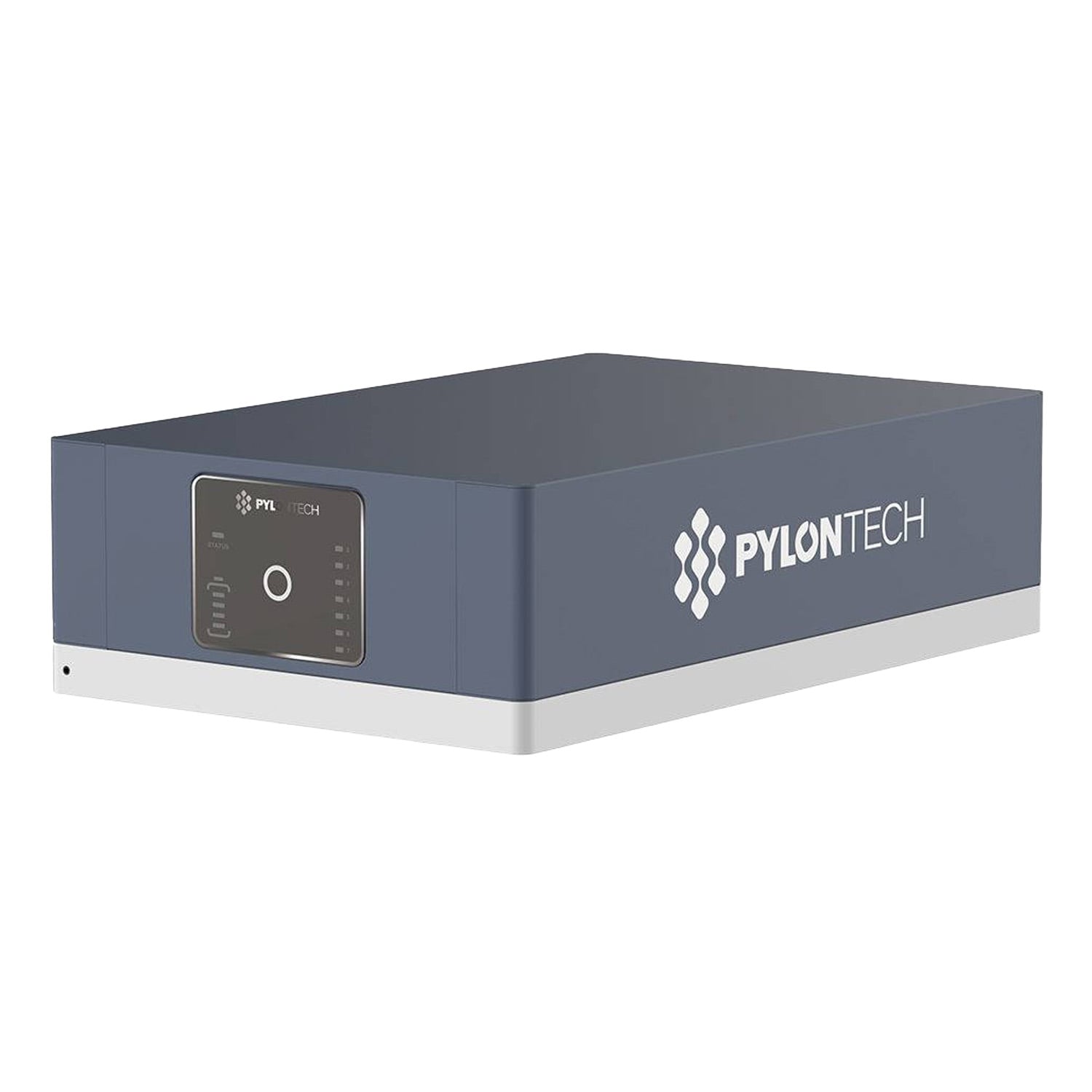

Moduł sterujący - PYLONTECH - H3 - FC1000 F11622

Rozwiązanie sterujące dla domowych magazynów energii Pylontech Force H3

Moduł sterujący FC1000 stanowi centralny element systemu magazynowania energii Pylontech Force H Series, przeznaczonego do zastosowań domowych. Zapewnia zarządzanie modułami baterii, koordynację procesów ładowania i rozładowania oraz komunikację z falownikiem. Konstrukcja oparta na własnym BMS pozwala na optymalizację kosztów energii przy długim cyklu życia i wysokiej wydajności.

Komunikacja i integracja z instalacją

Urządzenie komunikuje się z falownikiem przez port CAN oraz RS485, a dodatkowo oferuje port RS232 do obsługi serwisowej. Interfejs CANBUS/Modbus RTU umożliwia współpracę z wiodącymi markami inwerterów, co upraszcza integrację w istniejących instalacjach fotowoltaicznych. Połączenia LINK0/LINK1 służą do propojení z modułami bateryjnymi, a interfejs RJ45 zapewnia komunikację wewnątrz stosu HV. Dzięki temu instalator uzyskuje pełną widoczność stanu systemu bez dodatkowego okablowania.

Skalowalność, warunki pracy i bezpieczeństwo

Moduł wspiera budowę systemów od pojedynczej grupy do maksymalnie 6 grup równolegle, co w praktyce daje pojemność do 215,04 kWh. Rozwiązanie Plug&Play eliminuje potrzebę ręcznego okablowania między modułami. Obudowa zapewnia klasę ochrony IP55, a zakres temperatur pracy wynosi od -10°C do 50°C, przy temperaturze składowania od -20°C do 60°C. Urządzenie pracuje w wilgotności 5%-95% bez kondensacji i na wysokości poniżej 4000 m n.p.m. Deklarowany projektowany okres eksploatacji to 15+ lat w 25°C, przy liczbie cykli powyżej 8000 w 25°C. Zgodność potwierdzają certyfikaty UL9540A, UL1973, IEC62619, IEC63056, IEC62040-1, VDE-AR-E 2510-50, IEC62477-1 oraz UN38.3.

Budowa i montaż

Wymiary netto to szerokość 540 mm, głębokość 350 mm i wysokość 150 mm, przy masie 20,88 kg. Kompaktowa forma ułatwia montaż w szafie lub pomieszczeniu technicznym. Gwarancja producenta wynosi 10 lat. Elastyczny montaż i brak konieczności dodatkowego okablowania skracają czas instalacji, a szeroki zakres temperatur oraz ochrona IP55 pozwalają na pracę w typowych warunkach domowych i gospodarczych.
