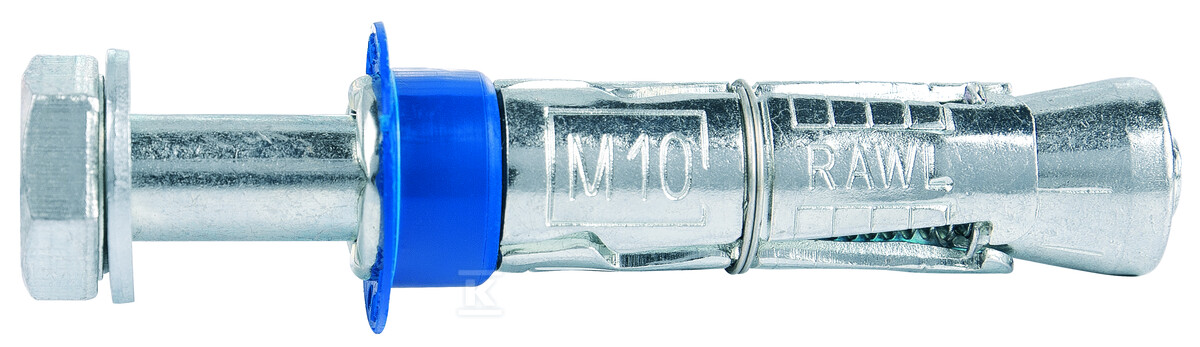

Kotwa segmentowa M8x65 mm 10W z plastikowym kołnierzem, wersja ze śrubą, R-RBL-PF /50szt./ R-RBL-PF-M08/10W

Uniwersalna kotwa segmentowa do betonu, płyt kanałowych i podłoży pustych

Kotwa segmentowa z plastikowym kołnierzem i wersją ze śrubą przeznaczona jest do mocowań w podłożach pełnych i pustych, gdzie liczy się szybki montaż i przewidywalne rozprężenie. Trójsegmentowa tuleja rozprężna zapewnia maksymalny rozpręż w otworze, co przekłada się na równomierne przenoszenie obciążenia i stabilne trzymanie w betonie, płytach kanałowych, pustakach stropowych oraz ceramice. Tworzywowy kołnierz ułatwia wprowadzenie kotwy w podłoża puste i drążone, ograniczając ryzyko uszkodzenia ścianki otworu podczas osadzania.

Wersja M8 o długości 65 mm przyjmuje element mocowany o maksymalnej grubości 10 mm. Średnica zewnętrzna tulei wynosi 14 mm, a średnica otworu w podłożu to 14 mm. Do dokręcania służy klucz o rozmiarze 13 mm. Opakowanie kartonowe zawiera 50 szt., masa opakowania jednostkowego to 2,71 kg.

Konstrukcja i montaż

Konstrukcja opiera się na trójsegmentowej tulei rozprężnej, która po dokręceniu śruby rozszerza się równomiernie w otworze. Plastikowy kołnierz pełni rolę prowadzącej w podłożach pustych, ułatwiając wprowadzenie kotwy bez zapychania komór. Wersja ze śrubą pozwala na montaż z elementem mocowanym na etapie osadzania, bez konieczności użycia dodatkowej nakrętki.

Minimalna głębokość osadzenia łącznika to 50 mm, a minimalna głębokość otworu w podłożu 55 mm. W podłożach pełnych minimalna grubość podłoża wynosi 100 mm, w podłożach ceramicznych i z otworami zaleca się zachowanie większych rozstawów i odległości od krawędzi. Moment dokręcający w podłożach pełnych to 15 Nm, w podłożach ceramicznych i pustych 5 Nm, co chroni podłoże przed przeciążeniem i zapewnia prawidłowe rozprężenie.

Zastosowania i podłoża

Kotwa sprawdza się w betonie, płytach betonowych kanałowych klas C20/25, C30/37-C50/60 oraz w pustakach stropowych. Certyfikowana jest do cegły ceramicznej pełnej ? 20 MPa, bloczków pełnych z betonu kruszywowego i lekkiego LAC 5 ? 5 MPa, pustaka silikatowego drążonego oraz betonowego pustaka stropowego. Dzięki kołnierzowi tworzywowemu instalacja przebiega sprawnie w podłożach pustych i ceramicznych, gdzie tradycyjne kotwy rozporowe mają ograniczoną skuteczność.

Szeroki zakres średnic w rodzinie R-RBL-PF, od M6 do M16, pozwala dobrać odpowiedni rozmiar do obciążenia i grubości mocowanego elementu. W praktyce kotwa M8 z długością 65 mm jest stosowana do lekkich i średnich obciążeń, gdzie wymagana jest niezawodność w różnych typach podłoża.

Bezpieczeństwo montażu i zalecane warunki

Produkt posiada aprobaty KOT-2020/1231 oraz AT-15-7280/14. W podłożach pełnych minimalny rozstaw kotew to 40 mm, a minimalna odległość od krawędzi 60 mm. W podłożach ceramicznych i z otworami rozstaw i odległość od krawędzi wynoszą 100 mm, co ogranicza ryzyko wyrwania i pękania podłoża.

Nominalna wytrzymałość na rozciąganie śruby to 500 N/mm2, granica plastyczności 400 N/mm2, przekrój czynny 36,6 mm2. Parametry te, w połączeniu z kontrolowanym momentem dokręcania, dają przewidywalne zachowanie nośne przy zachowaniu zasad montażu. Zalecenia dotyczące głębokości osadzenia, rozstawu i odległości od krawędzi wynikają z badań w podłożach pełnych i pustych i powinny być stosowane przez instalatora przy każdym mocowaniu.
