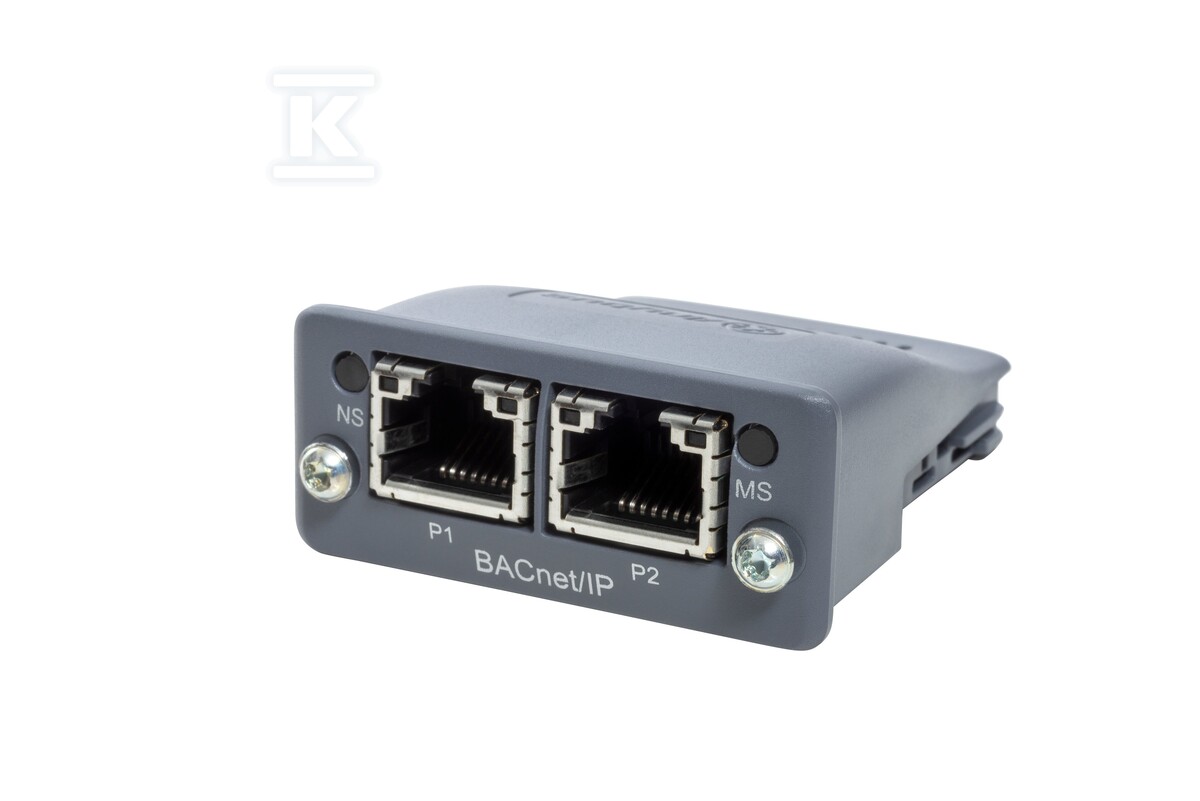

Moduł BACnet-IP, do jednostki CONTROL TOUCH, do układów REFLEXOMAT, VARIOMAT GIGA, SERVITEC 8860500

Rozszerzenie komunikacji Control Touch z siecią BMS przez BACnet-IP

Moduł bus BACnet-IP Touch to rozszerzenie jednostki Control Touch stosowanej w układach Reflexomat, Variomat GIGA i Servitec. Przekształca informacje o stanie pracy i parametrach z interfejsu sterującego na telegram danych i udostępnia je w sieci poprzez protokół BACnet-IP. Dzięki temu dane z urządzenia mogą być odczytywane i sterowane z poziomu systemu zarządzania budynkiem.

Komunikacja odbywa się przez Ethernet, co pozwala na integrację z istniejącą infrastrukturą sieciową i dostęp do danych z sieci lokalnej lub zdalnie. Protokół jest obiektowy, więc właściwości i parametry urządzeń są standaryzowane i łatwe do odczytu przez inne systemy BMS. Moduł służy do wymiany danych między jednostką sterującą z łączem RS-485 a centralą sterującą.

Komunikacja BACnet-IP i integracja z BMS

Moduł umożliwia zdalne monitorowanie i sterowanie kluczowymi funkcjami urządzeń Reflex. W praktyce oznacza to możliwość:

• włączania i wyłączania pomp oraz kompresorów,
• otwierania i zamykania zaworów przelewowych,
• sterowania funkcją uzupełniania wody,
• precyzyjnego ustawienia ciśnienia z dokładnością do 0,1 bar.

Dane o pracy i parametrach są przesyłane do systemu zarządzania budynkiem za pomocą szeroko stosowanego w automatyce budynkowej protokołu BACnet-IP. Po podłączeniu i aktywacji w Control Touch moduł jest gotowy do użycia i wymaga połączenia na miejscu z techniką sterowania.

Montaż bezpośredni na płytce Control Touch

Urządzenie integruje się bezpośrednio na płytce sterującej Control Touch i łączy się z nią przez gniazdo wtykowe, bez dodatkowych kabli. Nie jest konieczny dodatkowy montaż mechaniczny. Połączenie do systemu magistrali realizowane jest przez dwa porty RJ45. Konstrukcja modułu pozwala na szybkie wdrożenie w istniejącej instalacji, a po wpięciu i aktywacji w sterowniku moduł jest od razu operacyjny.

Wymiary, zasilanie i kompatybilność

Moduł ma kompaktowe gabaryty: szerokość 50 mm, wysokość 22 mm, głębokość 52 mm, przy masie około 0,40 kg. Przyłącze elektryczne to 230 V/50 Hz. Nie posiada analogowych ani cyfrowych wejść i wyjść, pełni wyłącznie funkcję komunikacyjną.

Jest przeznaczony do współpracy ze sterownikiem Control Touch stosowanym w urządzeniach Variomat, Reflexomat i Servitec jako moduł rozszerzający. Numer katalogowy 8860500.
