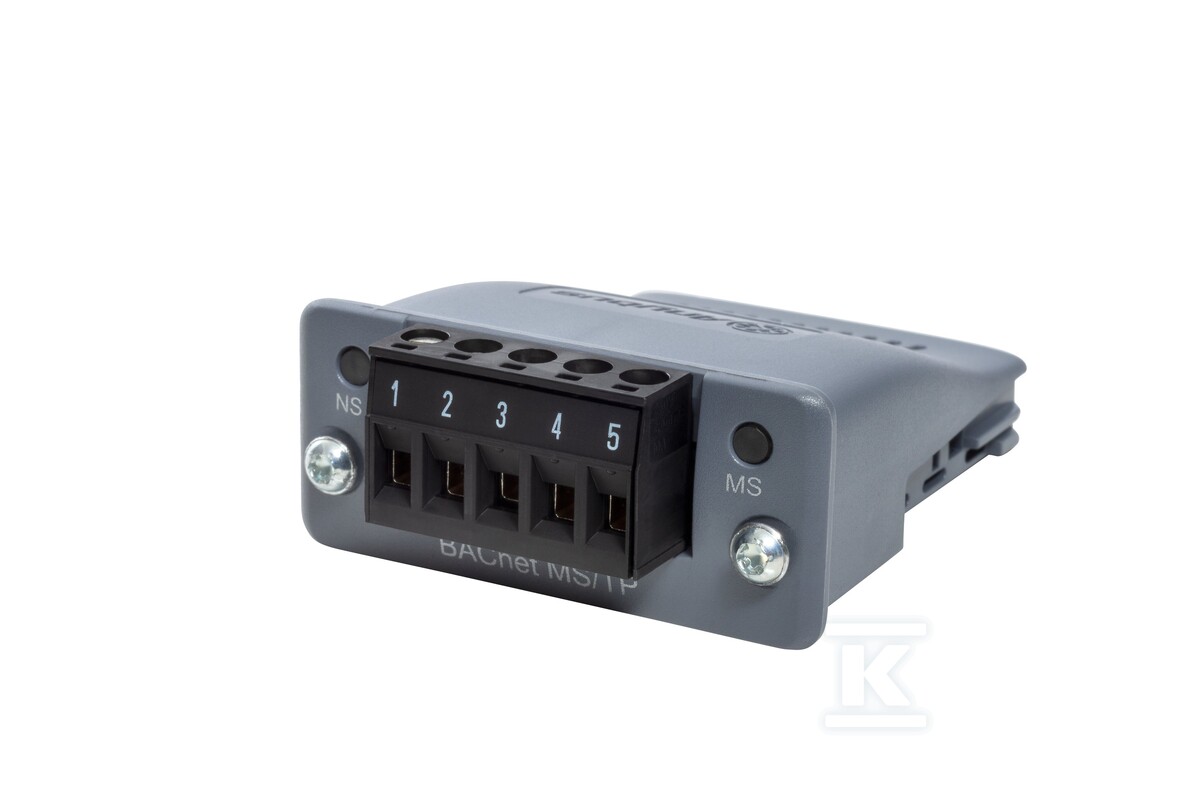

Moduł BACnet MS/TP, do jednostki CONTROL TOUCH, do układów REFLEXOMAT, VARIOMAT GIGA, SERVITEC 8860600

Rozszerzenie komunikacji BACnet MS/TP dla sterownika Control Touch

Moduł Bus BACnet MS/TP Touch umożliwia przesyłanie informacji o pracy i parametrach urządzeń Reflex do systemu zarządzania budynkiem. Po wpięciu w sterownik Control Touch konwertuje dane z interfejsu sterującego układów Variomat, Reflexomat i Servitec na telegram zgodny z protokołem BACnet-MS/TP. Rozwiązanie pozwala na zdalne monitorowanie i sterowanie kluczowymi funkcjami instalacji bez dodatkowej okablowania pomiędzy modułem a jednostką sterującą.

Montaż bezpośredni na płytce sterującej

Moduł montuje się bezpośrednio na płytce sterującej Control Touch i łączy się z nią za pomocą wtyczki w gnieździe. Nie wymaga dodatkowej obudowy ani montażu na szynie. Po wpięciu i aktywacji w menu sterownika jest gotowy do pracy, a połączenie z magistralą realizuje się po stronie instalatora za pomocą śrubowych zacisków.

Kompaktowe wymiary ułatwiają zabudowę w szafie sterowniczej: szerokość 50 mm, wysokość 22 mm, głębokość 52 mm przy masie 0,10 kg. Mała wysokość pozwala na integrację w ograniczonej przestrzeni, a bezpośrednie połączenie z płytką eliminuje potrzebę prowadzenia dodatkowych przewodów zasilających i sygnałowych między modułem a Control Touch.

Wymiana danych z systemem BMS

Komunikacja odbywa się protokołem BACnet-MS/TP, powszechnie stosowanym w automatyce budynkowej. Protokół ma charakter obiektowy, co oznacza standaryzację właściwości i parametrów urządzeń i ułatwia ich odczyt przez inne systemy BMS.

Dzięki modułowi możliwe jest m.in.:

• włączanie i wyłączanie pomp oraz kompresorów,
• otwieranie i zamykanie zaworów przelewowych,
• sterowanie funkcją uzupełniania wody,
• precyzyjne ustawienie ciśnienia z dokładnością do 0,1 bar.

Dane o stanie pracy i parametrach przesyłane są z interfejsu RS-485 jednostki sterującej do centrali sterującej, co pozwala operatorom na centralne monitorowanie i kontrolę zaawansowanych instalacji.

Zastosowanie w układach Reflex

Moduł przeznaczony jest do współpracy ze sterownikiem Control Touch stosowanym w urządzeniach Variomat, Reflexomat i Servitec. Przetwarza informacje o pracy i parametrach tych układów w dane zrozumiałe dla systemu nadrzędnego. Integracja zwiększa efektywność pracy instalacji i ułatwia diagnostykę, ponieważ wszystkie istotne sygnały są dostępne w jednym środowisku BMS bez konieczności ręcznego odczytu na miejscu.
