Moduł BUS ETHERNET, do sterowników CONTROL TOUCH, do układów REFLEXOMAT, VARIOMAT GIGA, SERVITEC 8860300

Moduł komunikacyjny Ethernet do sterowników Control Touch, Reflexomat, Variomat Giga i Servitec

Moduł umożliwia zdalny odczyt stanu pracy oraz zmiennych parametrów sieci z interfejsu RS-485 sterownika Control Basic lub Control Touch i przekształca je w telegram danych dostępny w sieci Ethernet. Rozwiązanie jest przeznaczone do układów Reflexomat, Variomat Giga i Servitec i pozwala na integrację lokalnej jednostki sterującej z centralą budynku lub systemem BMS bez dodatkowych konwerterów. Dane z modułu można wywoływać bezpośrednio z poziomu sieci, co ułatwia monitoring, archiwizację i zdalną diagnostykę instalacji.

Konwersja sygnałów RS-485 na komunikację Ethernet i integracja z BMS

Moduł pełni rolę mostu pomiędzy magistralą RS-485 sterownika mikroprocesorowego a siecią 100-Base TX. Po stronie sterowania odbiera informacje o pracy urządzenia i parametrach sieci, a po stronie Ethernet udostępnia je w standardowych protokołach przemysłowych. Wymiana danych jest możliwa przez Ethernet/IP, Modbus/TCP oraz HTTP, co zapewnia kompatybilność z większością systemów nadzoru i oprogramowania SCADA.

• przekształca informacje z interfejsu RS-485 sterownika w dane sieciowe
• umożliwia odczyt stanu pracy i zmiennych parametrów sieci w czasie rzeczywistym
• wspiera protokoły Ethernet/IP, Modbus/TCP i HTTP
• przeznaczony do współpracy z Control Basic i Control Touch w układach Reflexomat, Variomat i Servitec

Dzięki temu instalator uzyskuje gotowe połączenie do centrali sterującej bez konieczności programowania dodatkowych warstw komunikacyjnych, a użytkownik końcowy ma dostęp do aktualnych danych eksploatacyjnych z poziomu przeglądarki lub systemu BMS.

Budowa, montaż i warunki pracy

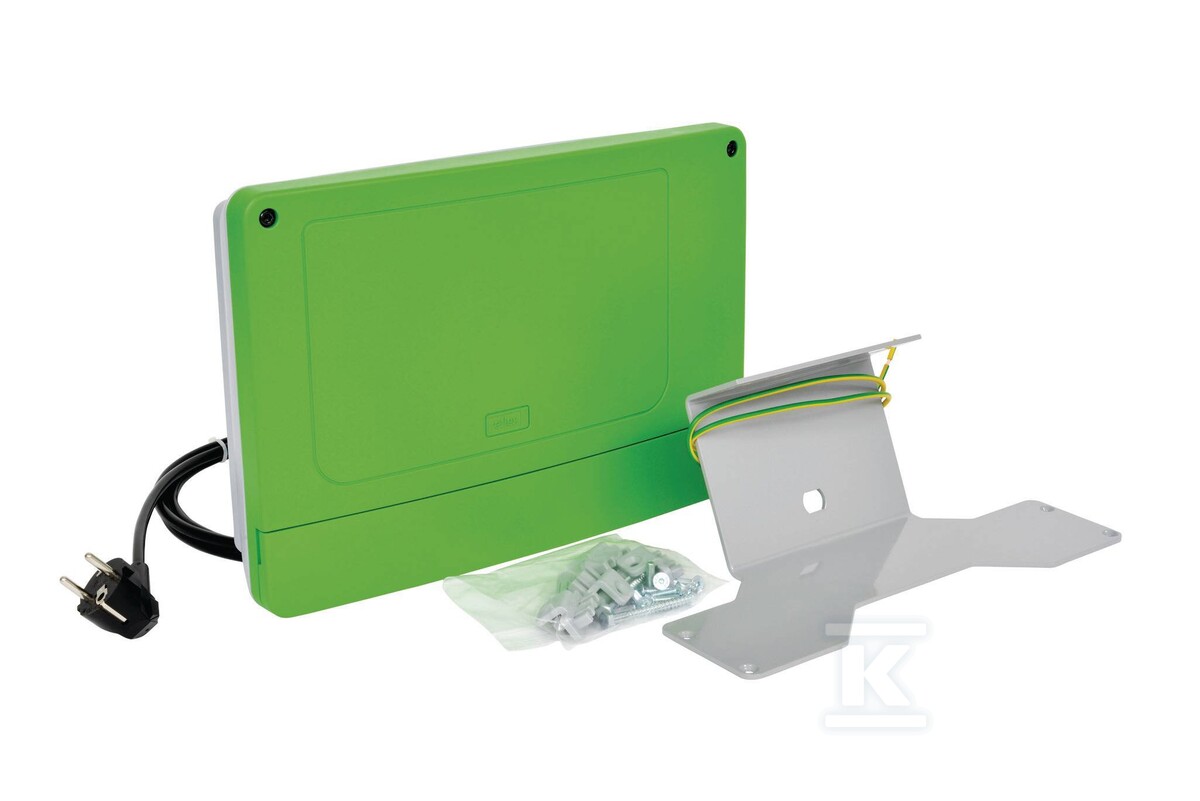

Urządzenie jest wykonane w osobnej obudowie z tworzywa sztucznego w kolorze zielonym, o wymiarach szerokość 180 mm, wysokość 200 mm i głębokość 75 mm, z masą 1,90 kg. Stopień ochrony IP 54 ogranicza dostęp pyłu i bryzgów wody, co pozwala na montaż w pomieszczeniach technicznych o typowych warunkach środowiskowych.

Montaż przewiduje się na dwa sposoby:

• wbudowanie w przewidziany otwór montażowy w obudowie sterownika, jako element rozszerzający
• montaż ścienny lub w innej szafie rozdzielczej we własnym zakresie

Obudowa przeznaczona jest do bezpośredniej integracji z jednostką sterującą lub do instalacji na ścianie. Wiązanie elektryczne do sterownika oraz zasilanie wykonuje inwestor na miejscu. Wprowadzenie i okablowanie nie wchodzą w zakres dostawy.

Połączenia elektryczne i parametry eksploatacyjne

Zasilanie modułu odbywa się z sieci 230 V/50 Hz. Po stronie Ethernet dostępny jest złącze RJ 45 do podłączenia do sieci 100-Base TX, również realizowanego na miejscu. Połączenie z jednostką mikroprocesorową realizowane jest przez interfejs RS-485 sterownika, z kablem dostarczonym i ułożonym przez wykonawcę.

Moduł nie posiada analogowych ani cyfrowych wejść i wyjść - jest czystym elementem komunikacyjnym. Brak dodatkowych sygnałów sterujących upraszcza okablowanie i ogranicza liczbę punktów połączeń w szafie.
