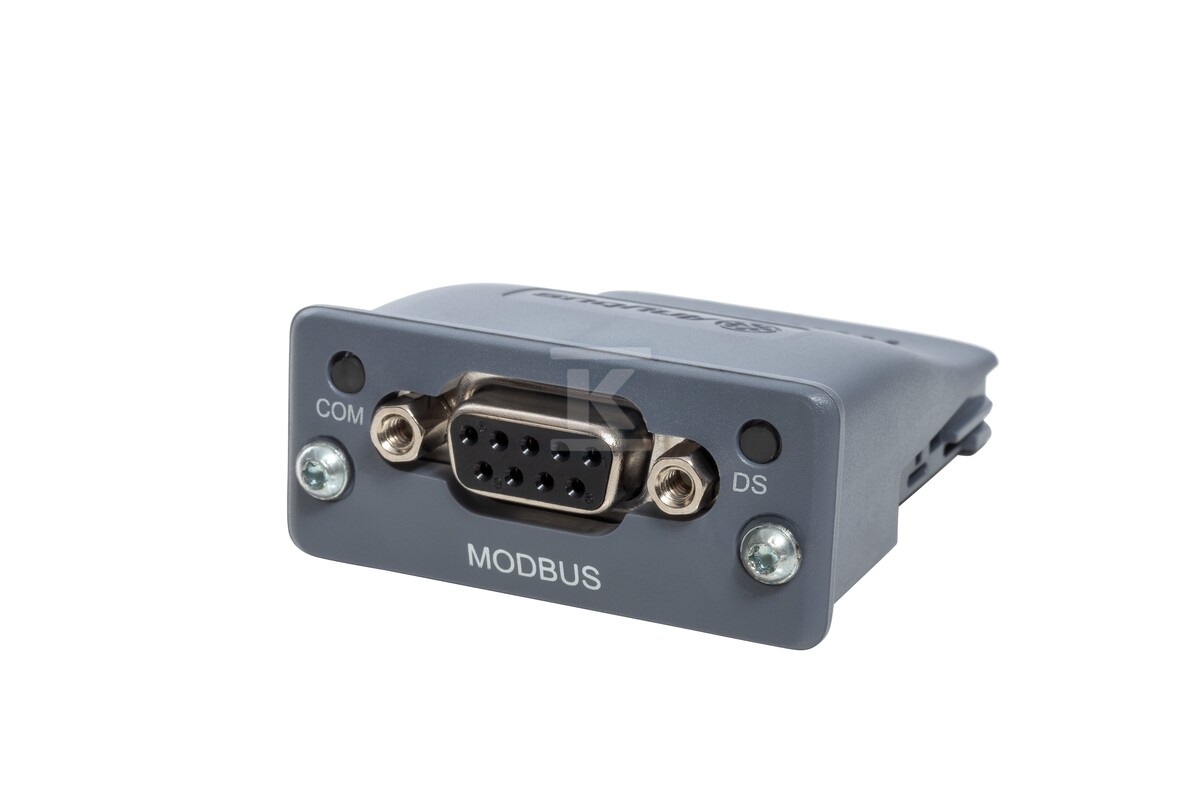

Moduł MODBUS RTU, do jednostki CONTROL TOUCH, do układów REFLEXOMAT, VARIOMAT GIGA, SERVITEC 9125592

Rozszerzenie komunikacji Modbus RTU dla sterowników Reflex Control Touch

Moduł bus Modbus RTU Touch przekształca informacje o stanie pracy i parametrach z interfejsu sterującego układów Reflexomat, Variomat Giga i Servitec w telegram danych przesyłany do wyższego poziomu automatyki. Rozwiązanie przeznaczone jest do współpracy z jednostką Control Touch i umożliwia integrację tych urządzeń z systemem zarządzania budynkiem przez łącze RS 485. Dzięki temu instalator uzyskuje dostęp do zdalnego odczytu i sterowania bez dodatkowego okablowania, a użytkownik końcowy ma pełną kontrolę nad pracą instalacji z poziomu centrali.

Bezpośrednia integracja z płytą sterującą Control Touch

Moduł montuje się bezpośrednio na płytce sterującej jednostki Control Touch i łączy się z nią przez gniazdo wtykowe. Nie wymaga dodatkowej obudowy ani montażu poza obudową regulatora, co skraca czas instalacji i eliminuje potrzebę prowadzenia dodatkowych przewodów. Jako zintegrowane rozszerzenie zajmuje w obudowie sterownika 50 mm szerokości, 22 mm wysokości i 52 mm głębokości przy masie ok. 0,20 kg. Konstrukcja plug-and-play pozwala na szybką rozbudowę istniejącej jednostki bez ingerencji w okablowanie polowe.

Zdalny monitoring i sterowanie funkcjami układu

Dostępny jest interfejs RS 485, który przenosi dane Modbus RTU do systemu BMS. Z poziomu nadrzędnej automatyki możliwe jest zdalne sterowanie kluczowymi funkcjami:

• włączanie i wyłączanie pompy/kompresora 1 oraz pompy/kompresora 2,
• otwieranie i zamykanie zaworu przelewowego 1 oraz zaworu przelewowego 2,
• otwieranie i zamykanie funkcji uzupełniania wody,
• precyzyjne ustawianie ciśnienia zadane p0 z dokładnością do 1/10 bar.

Przekazywane są również informacje o stanie pracy i parametrach eksploatacyjnych, co pozwala na bieżący monitoring instalacji i szybką reakcję na zmiany.

Kompatybilność i parametry elektryczne

Moduł przeznaczony jest do układów Reflexomat, Variomat Giga i Servitec stosowanych z jednostką Control Touch jako moduł kompaktowy. Zasilanie elektryczne 230 V/50 Hz jest zgodne z typowym zasilaniem sterowników w instalacjach grzewczych i chłodniczych. Komunikacja odbywa się w standardzie Modbus RTU przez RS 485, powszechnie stosowanym w automatyce budynkowej.
