Moduł PROFIBUS DP, do jednostki CONTROL TOUCH, do układów REFLEXOMAT, VARIOMAT GIGA, SERVITEC 9118042

Moduł rozszerzający Profibus DP do sterownika Control Touch

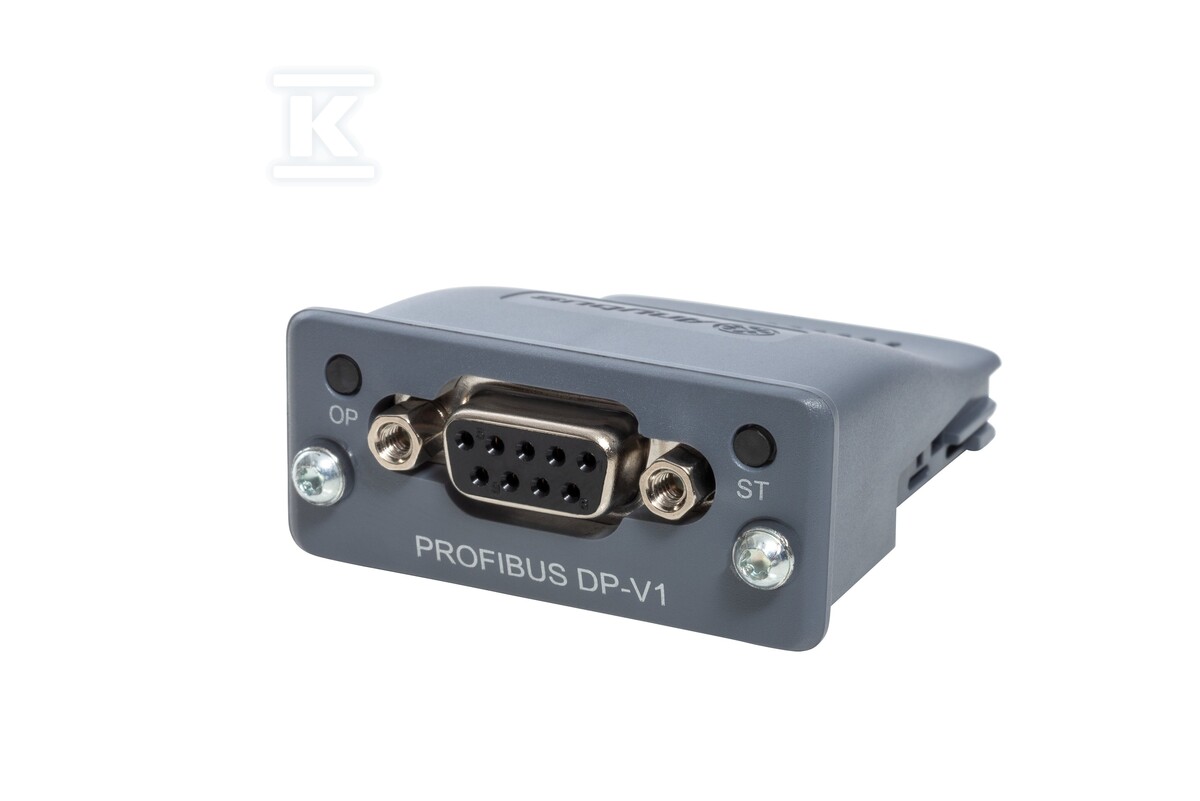

Moduł przeznaczony do bezpośredniej integracji z jednostką Control Touch umożliwia przekazywanie informacji o stanie pracy i danych z interfejsu sterującego układów Variomat, Reflexomat oraz Servitec w formie kompaktowych modułów do magistrali Profibus DP. Rozwiązanie pracuje jako rozszerzenie sterownika bez konieczności dodatkowego montażu poza obudową, a połączenie z Touch Control realizowane jest przez gniazdo wtykowe. Na stronie Profibus dostępny jest interfejs RS 485, który służy do wymiany danych między jednostką sterującą a nadrzędną centralą sterującą.

Integracja i montaż w obudowie Control Touch

Moduł montowany jest wewnątrz obudowy regulatora Control Touch jako zintegrowane rozszerzenie. Integracja odbywa się bezpośrednio na płycie sterowniczej sterownika, co eliminuje potrzebę dodatkowej instalacji. Połączenie z Touch Control realizowane jest poprzez wtyk, a całość pozostaje w obrębie istniejącej konstrukcji sterownika. Taki sposób zabudowy ogranicza ingerencję w okablowanie i zachowuje kompaktowość zestawu.

Wymiana danych i sterowanie zdalne przez RS 485

Zadaniem modułu jest konwersja informacji takich jak stan pracy i dane z interfejsu sterującego Variomat, Reflexomat lub Servitec na telegram danych Profibus DP. Dzięki temu parametry i sygnały z układu mogą być odczytywane i sterowane z poziomu wyższego systemu BMS.

Z poziomu nadrzędnego systemu możliwe jest zdalne sterowanie funkcjami:

• Pompa/kompresor 1 włącz / Pompa/kompresor 1 wyłącz
• Pompa/kompresor 2 włącz / Pompa/kompresor 2 wyłącz
• Zawór przelewowy 1 otwórz / Zawór przelewowy 1 zamknij
• Zawór przelewowy 2 otwórz / Zawór przelewowy 2 zamknij
• Uzupełnianie otwórz / Uzupełnianie zamknij
• Pressure specification p0, podawana w 1/10 bar

Interfejs RS 485 po stronie Profibus zapewnia komunikację z centralą sterującą, a moduł pełni rolę mostka między logiką sterownika Control Touch a magistralą budynku.

Dane konstrukcyjne i warunki pracy

Moduł ma wymiary pozwalające na zabudowę wewnątrz sterownika: szerokość 50 mm, wysokość 22 mm, głębokość 52 mm. Masa wynosi 0,10 kg. Zasilanie elektryczne 230 V/50 Hz jest zgodne z typowym przyłączeniem sterowników Control Touch.

Konstrukcja przeznaczona jest do pracy w układach REFLEXOMAT, VARIOMAT GIGA i SERVITEC w wersji kompaktowej z jednostką Control Touch. Brak dodatkowych elementów montażowych upraszcza instalację dla wykonawcy i skraca czas uruchomienia.
