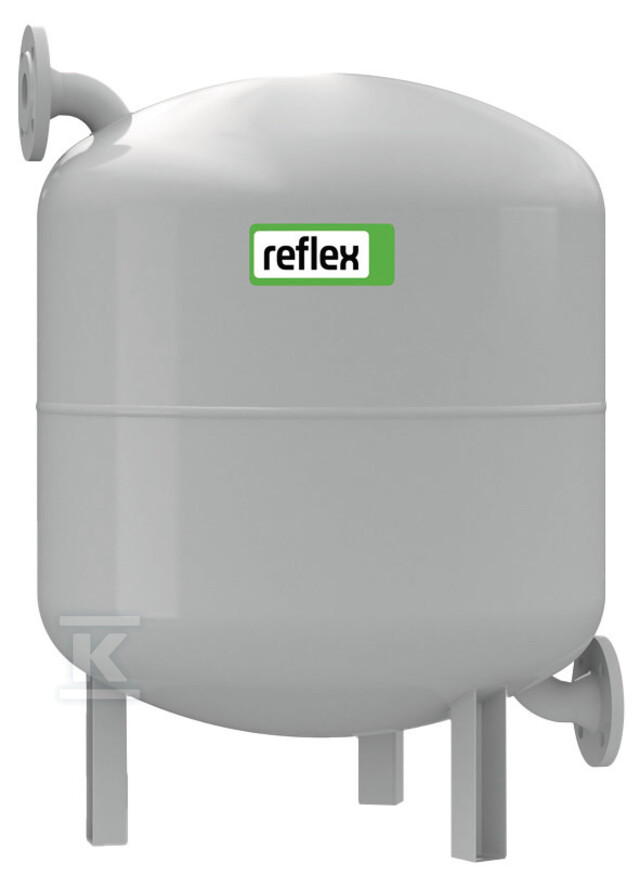

Zbiornik schładzający pośredni REFLEX V-200, 200L, 10 bar / 110 st., przyłącze kołnierzowe DN40, k.szary, ciśnieniowy, do instalacji grzewczych i chłodniczych, stojący, bez membrany 8303600

Zbiornik pośredni do obniżania temperatury przed membranowym naczyniem wzbiorczym

Zbiornik pośredni REFLEX V 200 chroni membranę przeponowego naczynia wzbiorczego przed zbyt wysokimi i zbyt niskimi temperaturami występującymi w instalacji. Jest wymagany tam, gdzie temperatura na powrocie przekracza 70 °C lub w układach chłodniczych, gdy temperatura spada do 0 °C i poniżej. Dzięki konstrukcji bez membrany może pracować w zakresie od -10 °C do 110 °C przy maksymalnym ciśnieniu 10 bar, co pozwala na zastosowanie zarówno w instalacjach grzewczych, jak i chłodniczych. Urządzenie spełnia wymagania dyrektywy dotyczącej urządzeń ciśnieniowych 2014/68/UE art. 4 ust. 3 i może pełnić dodatkowo rolę zasobnika buforowego.

Budowa i materiały

Wykonanie stojące na przyspawanych nogach zapewnia stabilną pozycję w pionie. Korpus o średnicy 634 mm i wysokości 901 mm, z kippmaß ok. 932 mm, pokryty jest trwałą powłoką epoksydową w kolorze szarym. Przyłącza wykonano jako kołnierzowe DN40/PN16, z dwoma otworami, z czego wysokość przyłącza wodnego wynosi 142 mm. Zbiornik jest bez membrany, co eliminuje ryzyko jej uszkodzenia przez skrajne temperatury. Masa urządzenia to ok. 35,25 kg, w zależności od źródła podawana jako ok. 38 kg.

Zastosowanie i warunki pracy

Zbiornik przeznaczony jest do obniżania temperatury przed membranowym naczyniem wzbiorczym oraz jako magazyn ciepła w układach grzewczych i chłodniczych. Stosuje się go obowiązkowo w instalacjach, w których temperatura czynnika na powrocie jest większa niż 70 °C oraz w instalacjach chłodniczych przy temperaturze 0 °C i niższej. Dopuszczalna maksymalna temperatura pracy w sposób ciągły to 110 °C, a minimalna -10 °C. Maksymalna mieszanka glikolu wynosi 50 %. Urządzenie nie jest przeznaczone do wody pitnej.

Montaż i eksploatacja

Przewidziano wyłącznie montaż pionowy, zbiornik nie nadaje się do pracy w pozycji poziomej. Pojemność nominalna to 200 l, z maksymalnym użytkowym ok. 191 l. Przyłącze DN40 umożliwia szybkie połączenie z instalacją za pomocą kołnierza. Dzięki brakowi membrany nie wymaga okresowej wymiany wkładu przeponowego, a konstrukcja ciśnieniowa pozwala na pracę do 10 bar. Powierzchnia zewnętrzna jest odporna na warunki pomieszczeń technicznych, a nogi ułatwiają stabilne ustawienie bez dodatkowych wsporników ściennych.
