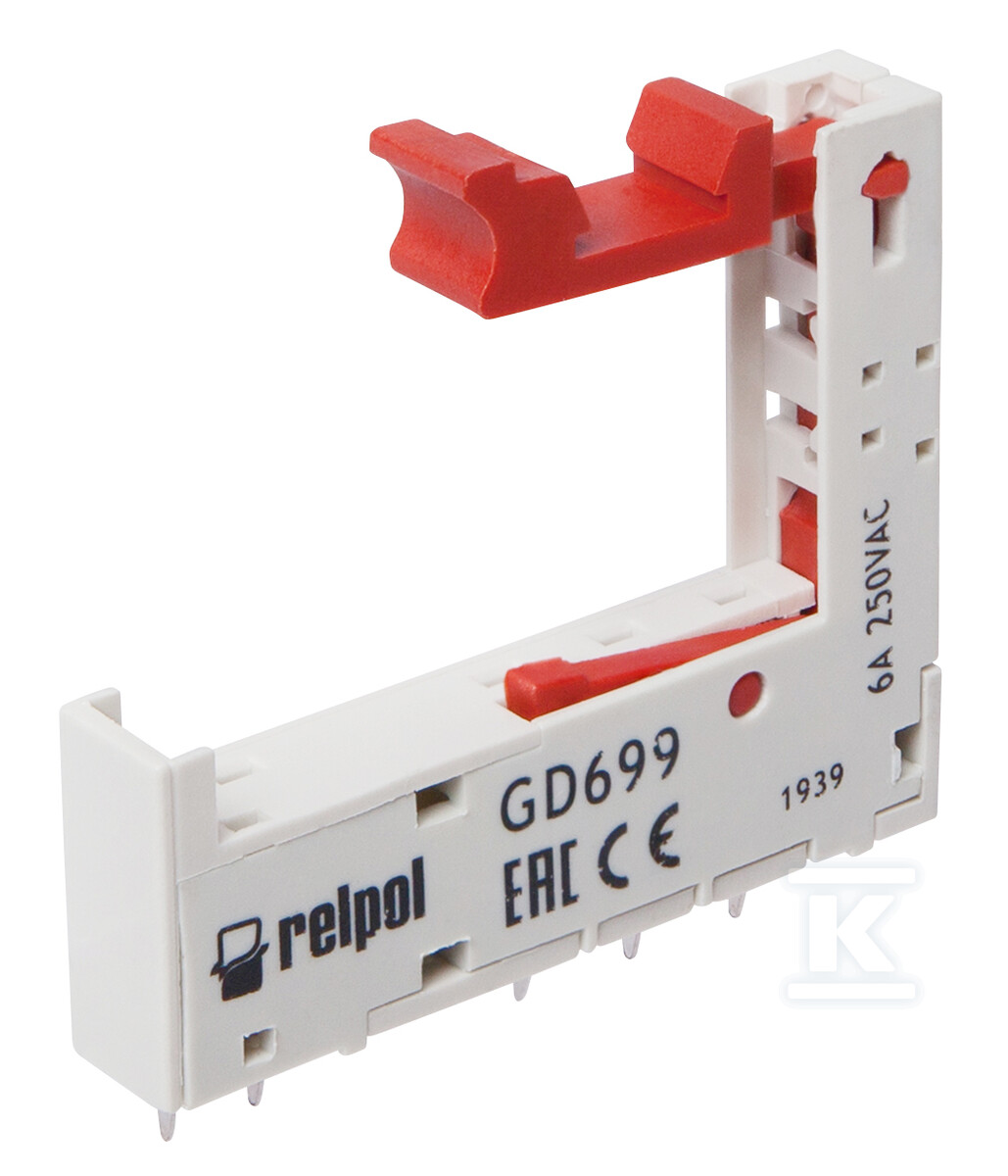

Gniazdo do przekaźników miniaturowych RM699V, półprzewodnikowych RSR30 GD699 2615832

Gniazdo lutowane do przekaźników miniaturowych na płytce drukowanej

Gniazdo przeznaczone do montażu przekaźników miniaturowych RM699V oraz półprzewodnikowych RSR30 bezpośrednio na obwodzie drukowanym. Rozwiązanie lutowane zapewnia stabilne połączenie mechaniczne i elektryczne bez dodatkowych złączy, co upraszcza montaż w urządzeniach automatyki, sterowania i zabezpieczeń. Szara obudowa pasuje do standardowych estetyk przemysłowych, a kompaktowe gabaryty pozwalają na gęste upakowanie elementów na PCB.

Montaż na PCB i budowa mechaniczna

Gniazdo montuje się metodą lutowania przewodzącymi wyprowadzeniami do ścieżek płytki. Raster wyprowadzeń wynosi 5 mm, co ułatwia projektowanie rozstawu ścieżek i zgodność z typowymi układami przekaźnikowymi. Jeden tor prądowy ogranicza konstrukcję do prostych obwodów przełączających, a jednocześnie zapewnia czytelność połączeń.

Wymiary 33 mm x 6 mm x 37,21 mm pozwalają na zastosowanie w ciasnych przestrzeniach obudów. Niska wysokość 37,21 mm ogranicza profil montażowy, a smukła szerokość 6 mm wspiera oszczędność miejsca wzdłuż krawędzi płytki. Długość 33 mm odpowiada standardowi miniaturowych gniazd przekaźnikowych.

Parametry elektryczne i zastosowanie

Gniazdo jest przystosowane do pracy przy napięciu 250 V AC i prądzie znamionowym 6 A w jednym torze prądowym. Parametry te pokrywają typowe obciążenia sygnałowe i niewielkie obciążenia mocy w automatyce przemysłowej, sterownikach PLC oraz rozdzielnicach modułowych.

Konstrukcja do obwodów drukowanych eliminuje potrzebę dodatkowych przewodów, skraca czas montażu i zmniejsza liczbę punktów potencjalnej awarii. Dzięki temu instalator uzyskuje powtarzalne połączenia lutowane, a użytkownik końcowy korzysta z stabilnej pracy przekaźnika bez luzów mechanicznych charakterystycznych dla gniazd wtykowych.

Zgodność i oznaczenia

Producent Relpol deklaruje zgodność z dyrektywami RoHS oraz znakowaniem CE, co potwierdza spełnienie wymagań dotyczących ograniczenia substancji niebezpiecznych i bezpieczeństwa elektrycznego w UE. Szara kolorystyka obudowy jest standardowa dla serii gniazd do przekaźników miniaturowych.

Gniazdo współpracuje z przekaźnikami RM699BV i półprzewodnikowymi RSR30, co czyni je uniwersalnym elementem uzupełniającym w projektach wymagających wymiany lub serwisowania przekaźnika bez demontażu całej płytki.
