Pierścienie Zaciskowe Xl/Szczęki Pierśc. Zac. 76,1 Xl (Pr-3S) 579101R

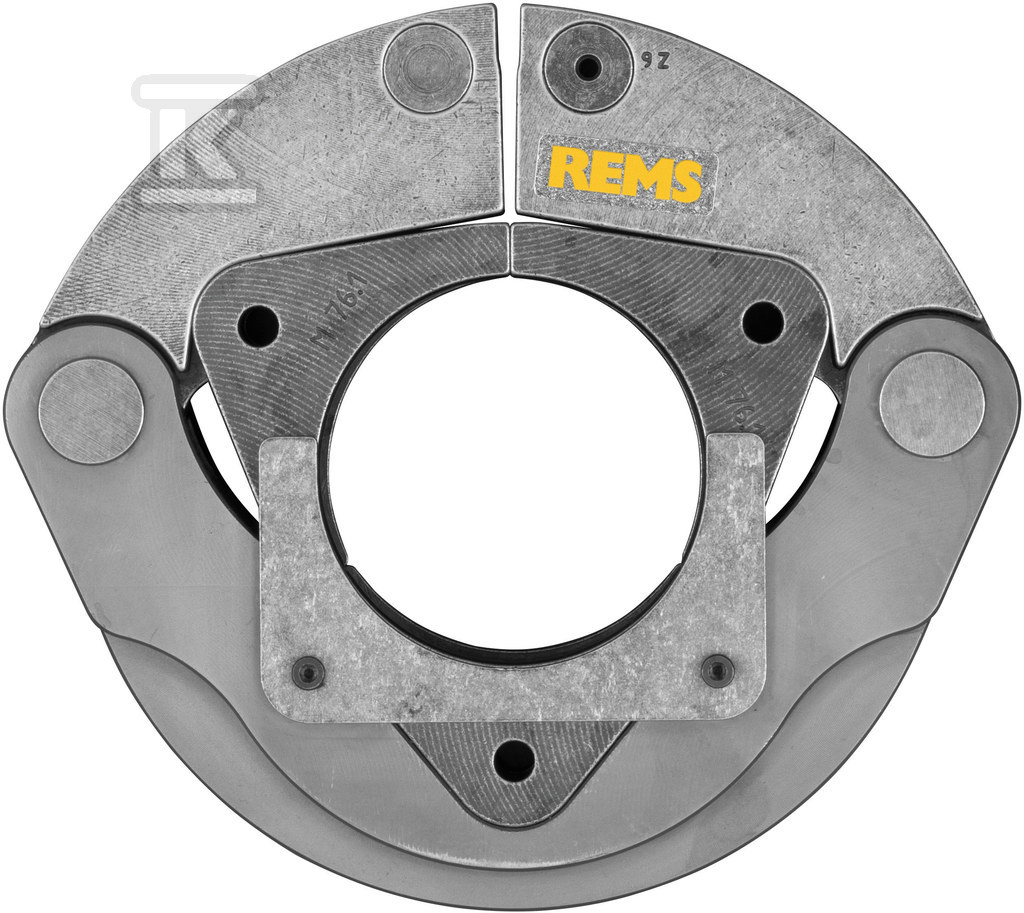

Pierścień zaciskowy XL 76,1 mm PR-3S do pras REMS Power Press XL ACC

Pierścień zaciskowy XL 76,1 mm PR-3S to ciężki element roboczy przeznaczony do prasowania dużych średnic w instalacjach przemysłowych i sanitarnych. Wykonany jest jako systemowy pierścień prasujący z trzema segmentami dociskowymi, z czego dwa są prowadzone obrotowo, co zapewnia promieniowo sterowany ruch i optymalne zaciskanie przy dużych gabarytach. Rozwiązanie jest dedykowane do pracy z prasami REMS Power Press XL ACC oraz REMS Akku-Press 22 V XL ACC 45 kN i wymaga zastosowania cęgów pośrednich Z6 XL lub Z7 XL 45 kN, w praktyce sworznia pośredniego.

Konstrukcja z trzech segmentów i stal specjalna

Rdzeń pierścienia stanowi kuty i szczególnie hartowany stal specjalna o wysokiej wytrzymałości. Taki materiał zapewnia odporność na duże siły prasowania i utrzymanie dokładności konturu po wielokrotnych cyklach. Trzysegmentowa budowa z dwoma segmentami zwrotnymi pozwala na równomierne rozłożenie nacisku wokół rury, a promieniowe prowadzenie segmentów ogranicza ryzyko nierównomiernego zacisku. W efekcie uzyskuje się pewne, powtarzalne połączenie bez deformacji złączki. Wyroby tego typu są produkowane w Niemczech i charakteryzują się masą ok. 5,99 kg oraz gabarytami zbliżonymi do 250 mm x 240 mm x 70 mm, co wynika z przeznaczenia do średnicy 76,1 mm.

Kompatybilność systemowa i precyzja zacisku

Kontury zaprasowywane pierścieni XL PR-3S są specyficzne dla danego systemu złączek i odpowiadają fabrycznym profilom prasowania. Dzięki temu zacisk jest idealnie zgodny z systemem i bezpieczny w eksploatacji. Pierścień 76,1 XL sprawdza się m.in. przy systemach Mapress C-Stahl, złączkach ze stali nierdzewnej oraz miedzianych do wody pitnej i instalacji grzewczych. Systemowa geometria eliminuje konieczność dopasowywania i zmniejsza ryzyko błędu montażowego przy pracy instalatora.

Wymagania napędowe i warunki pracy

Napęd pierścienia możliwy jest wyłącznie w prasach REMS serii XL ACC. Do prawidłowej pracy potrzebne są cęgi pośrednie Z6 XL lub Z7 XL 45 kN oraz sworzeń pośredni. Bez tego adaptera pierścień nie może być zamontowany w głowicy prasy. Rozwiązanie jest przeznaczone do wymagającego zaciskania przy dużych średnicach, gdzie standardowe szczęki nie zapewniają odpowiedniego zasięgu i siły. Dzięki temu instalator uzyskuje pewny chwyt i pełną kontrolę nad procesem prasowania nawet w ciasnych przestrzeniach montażowych.
